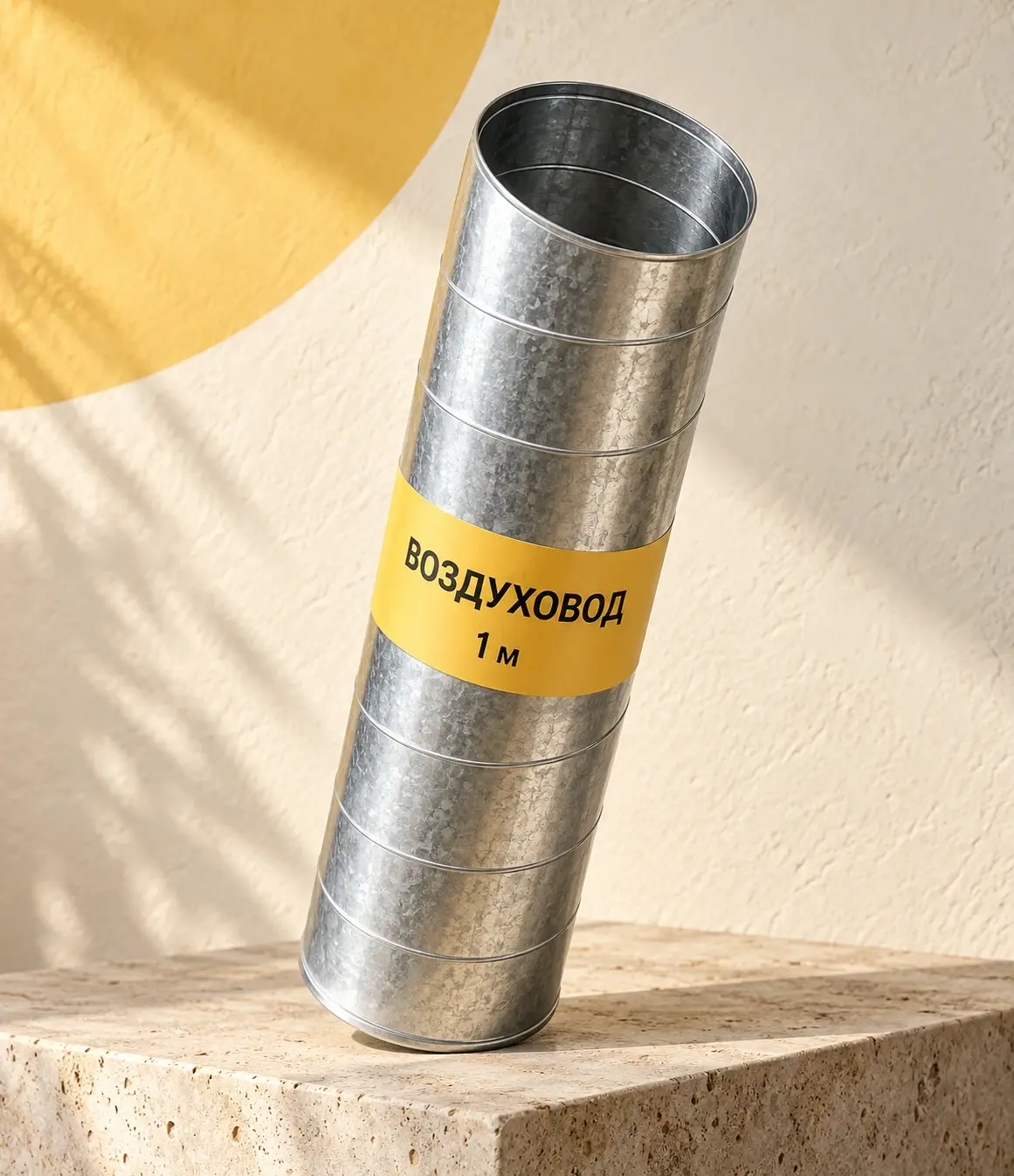

Воздуховод
Планируем трассу до покупки
Простыми словами

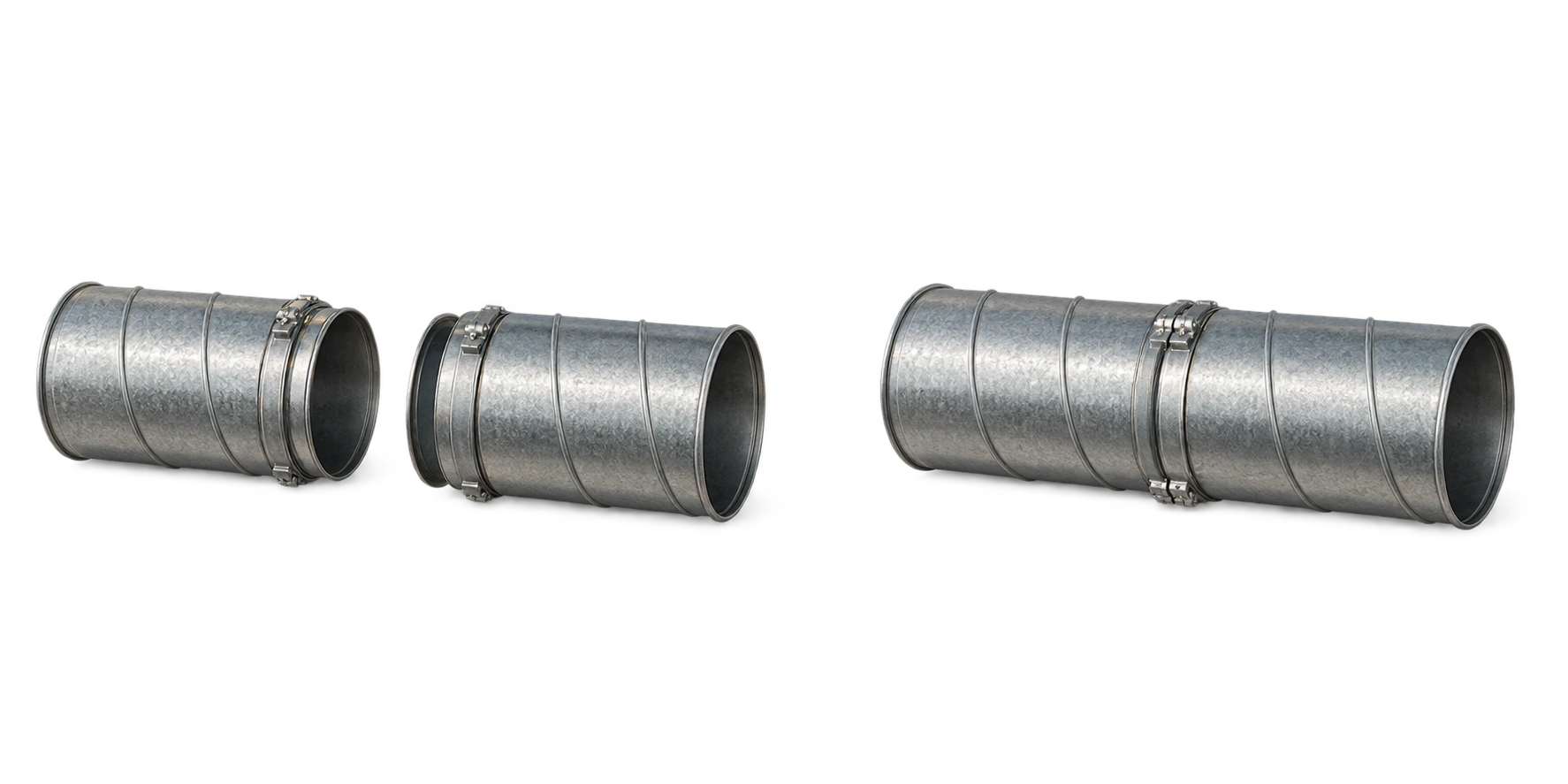

Направляет поток воздуха
Соединяет участки вентиляции в общий воздушный канал.
Сечение, маршрут, крепления и изоляцию выбирают по проекту.
- Фасовка
- 1 м
- Назначение
- Вентиляционная трасса
- Применение
- По проекту
Проверь схему вентиляции
- 01
Откуда и куда идёт воздух
Отметь оборудование, решётки, повороты и препятствия. Запиши размеры патрубков: совпадение одного конца не означает совместимость всей трассы.
- 02
Какое сечение предусмотрено
Сверь диаметр или размеры прямоугольного канала с расчётом вентиляции. Уменьшение сечения ради удобного прохода требует проверки работы системы.
- 03
Какие детали нужны кроме трубы
Посчитай повороты, переходы, соединители и крепления. Отдельно проверь необходимость изоляции и доступ к обслуживанию.
Что проверить при сборке воздуховода
Маршрут и сечение согласуют до закупки. Лента для стыков и крепления канала выполняют разные задачи.

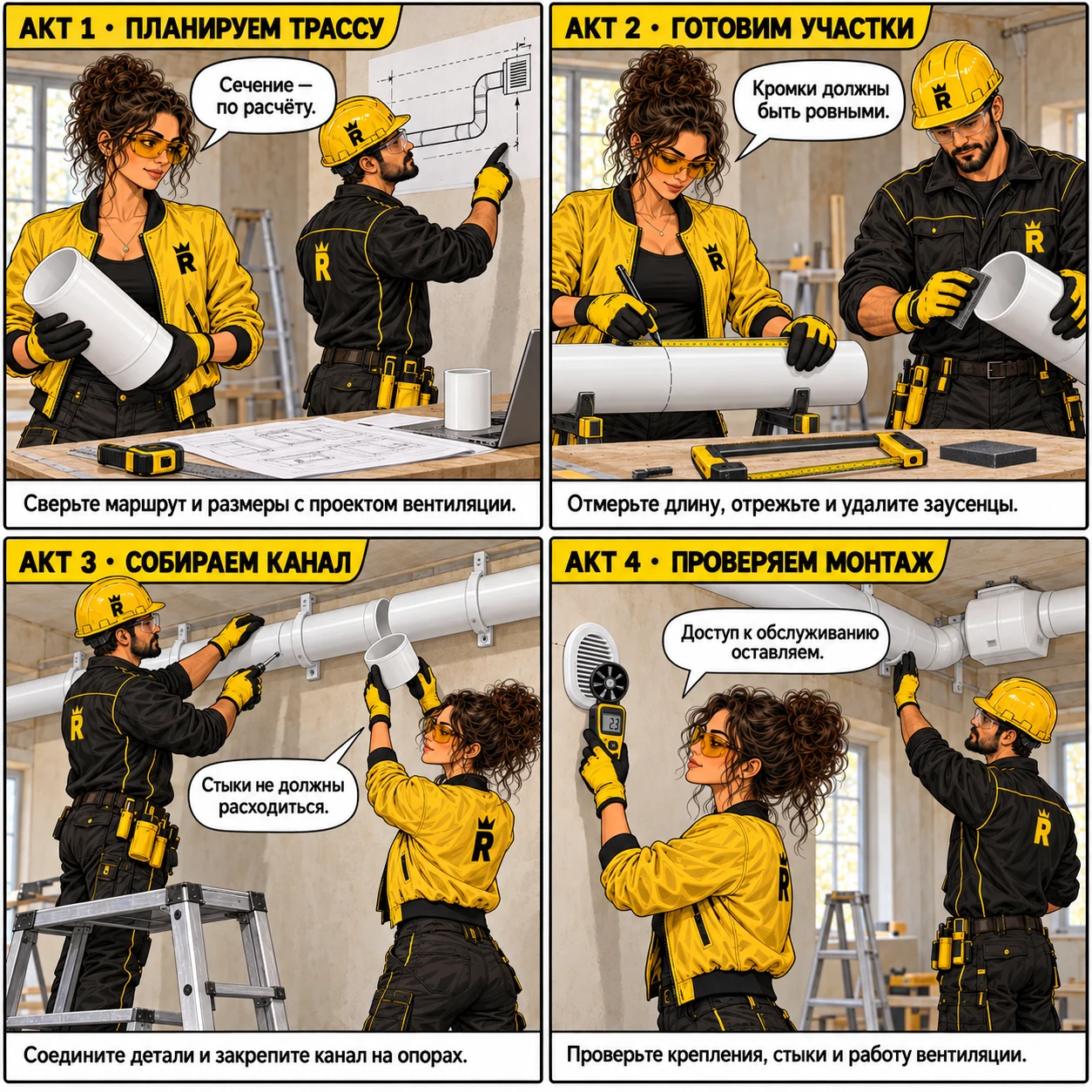

Планируем трассу
Сверьте маршрут и размеры с проектом вентиляции.
Готовим участки
Отмерьте длину, отрежьте и удалите заусенцы.
Собираем канал
Соедините детали и закрепите канал на опорах.
Проверяем монтаж
Проверьте крепления, стыки и работу вентиляции.
Воздуховод для вентиляции: сечение, маршрут и длина
Воздуховод выбирают вместе с маршрутом и оборудованием. Короткий участок без заломов и длинная трасса с переходами работают по-разному, даже если диаметр на упаковке одинаковый. Нарисуй путь воздуха до заказа деталей.

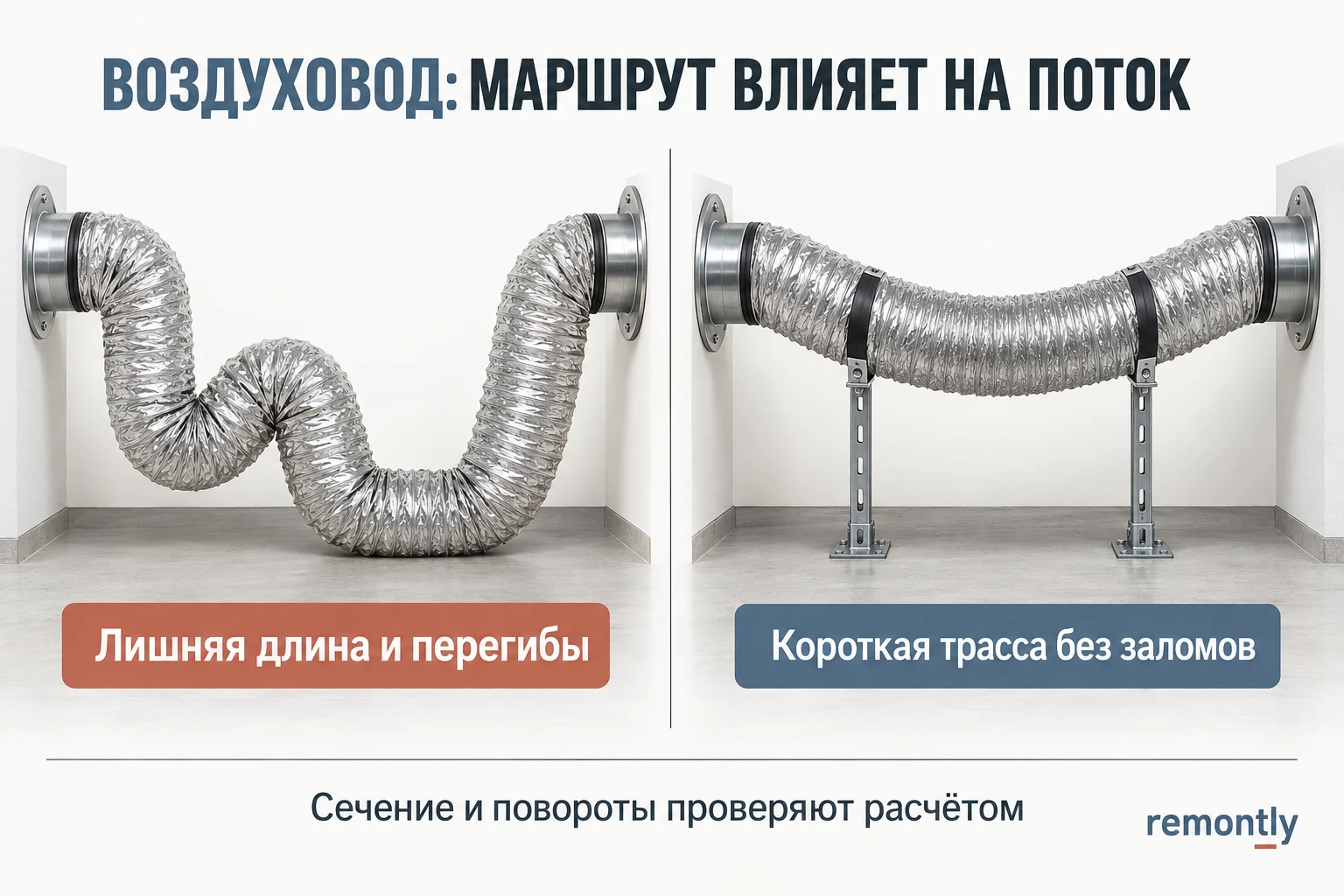

Лишняя длина тоже стоит воздуха
Для гибкого канала важно его рабочее положение. Lindab отдельно указывает, что лишняя длина, недостаточное растяжение и чрезмерные изгибы увеличивают потери давления. Это не повод растягивать любой рукав до предела: смотри допустимый монтаж именно выбранной серии.
Диаметр нельзя уменьшать незаметно
Простой геометрический пример: площадь круглого прохода диаметром 100 мм — около 78,5 см², а 125 мм — около 122,7 см². Разница примерно 56%, хотя диаметры отличаются всего на 25 мм. Это сравнение площадей, а не обещание увеличить расход воздуха на 56%.
| Ситуация | Что проверить | Как принять решение |
|---|---|---|
| Круглый жёсткий | Размер патрубков и место для трассы | Согласовать соединительные детали |
| Прямоугольный | Обе стороны сечения и переходы | Проверить расчёт, а не только высоту под потолком |
| Гибкий | Рабочую длину, изгибы и поддержку | Применить там, где допускает система |
Считаем метры отдельно от соединений
На условном эскизе есть три прямых участка: 1,2 м, 0,8 м и 1,5 м. Их сумма — 3,5 м. Но купить только 3,5 м трубы недостаточно: нужны детали поворотов и соединений, а полезная длина собранных элементов зависит от глубины стыковки.
Сначала составь схему с размерами, затем раскрой выбранных секций. Для гибкого канала различай размер упаковки в сжатом состоянии и допустимую рабочую длину. Запас на раскрой не должен превращаться в провисающий участок после сборки.
Что проверить до закрытия потолка
Убедись, что канал закреплён, стыки выполнены по системе, а необходимые обслуживаемые элементы доступны. В местах возможного конденсата вопрос изоляции решают заранее: потом оборачивать канал за закрытым потолком значительно сложнее.
До отделки зафиксируй маршрут фотографиями и проверь работу вентиляции с установленными решётками и предусмотренным притоком. Если система не даёт нужного результата, сначала ищут причину; замена одного видимого участка на более широкий не является универсальным исправлением.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Гибкий воздуховод можно оставить с запасом гармошкой?
Сжатый или излишне длинный участок увеличивает сопротивление. Длину и допустимые изгибы выбирай по инструкции конкретного воздуховода, не оставляй случайные петли.
Можно заменить круглый канал плоским?
Только после проверки расчёта и соединений. Даже близкая площадь сечения не делает трассы одинаковыми по сопротивлению и шуму.
Почему вентилятор мощный, а тяга слабая?
Паспортная производительность оборудования не описывает результат любой собранной трассы. Нужно проверить сопротивление канала, приток, решётки и работу системы в целом.
Трасса — это не только труба
Добавь соединители, повороты и крепления по своей схеме.
Подобрать материалы
Показан пример применения типового материала. Совместимость, подготовку, расход, крепление и сроки уточняйте по инструкции выбранного продукта.
