Как подготовить план розеток и освещения

План розеток и освещения нельзя составлять отдельно от мебели, техники и сценариев. Электроточки привязывают к конкретному оборудованию и высотам чистовой отделки, а свет — к задачам и управлению. Ошибка в несколько сантиметров может оставить розетку за шкафом или светильник вне центра стола.

Сначала расстановка, потом электрика

До нанесения точек должны быть известны габариты кухни, шкафов, кроватей, рабочих столов, телевизора и сантехники. Для заказной мебели нужны хотя бы принципиальные чертежи. Резервные розетки полезны, но они не исправляют отсутствие логики и могут конфликтовать с крепежом или выдвижными механизмами.

Исходные данные для плана

• модели и мощность стационарной бытовой техники
• высоты столешниц, тумб, кровати и настенных панелей
• места зарядки телефонов, робота-пылесоса и переносной техники
• сценарии света для работы, отдыха, уборки и ночного движения

Группы и управление светом

Общий свет редко решает все задачи. Отдельно планируют рабочую, декоративную и ночную подсветку, затем определяют, откуда каждой группой управлять. Проходные выключатели нужны там, где маршрут имеет два выхода: спальня, длинный коридор, лестница или кухня-гостиная.

Что должно быть указано на чертеже

• привязка каждой точки к стене и отметка от чистого пола
• тип точки, количество постов и назначение
• группа светильников и выключатель, который ею управляет
• выводы для подсветки, блоков питания и слаботочных линий

Безопасность и технические ограничения

В санузле учитывают зоны безопасности и степень защиты оборудования. Мощные потребители получают отдельные линии по проекту электрики, а слаботочные кабели прокладывают с учётом помех и радиусов изгиба. Дизайн-план задаёт размещение, но расчёт защиты и сечения должен выполнять специалист.

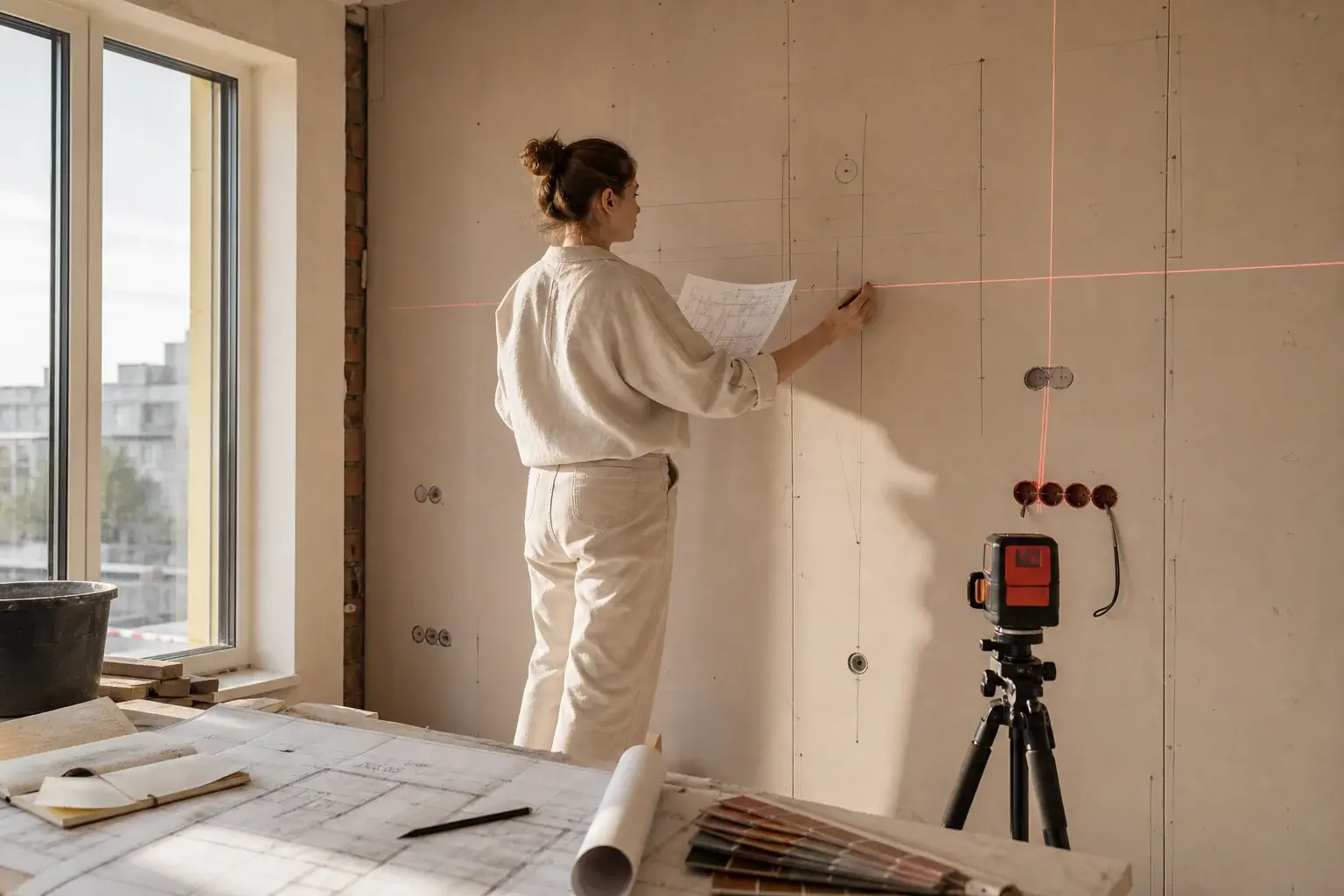

Проверка перед штроблением

• все точки сопоставлены с актуальным планом мебели
• розетки доступны после установки встроенного оборудования
• выключатели не оказываются за открытой дверью
• согласованы рамки, термостаты, датчики и управление шторами

Как оставить разумный резерв

Полезны свободные точки у дивана, рабочего места, входа и мест возможной перестановки. Но резерв должен быть осмысленным: с понятной высотой, группой и нагрузкой. Для будущей техники иногда лучше предусмотреть кабель-канал или пустую трубу, чем случайную розетку.

Частые ошибки

• ставить розетки по стандартной высоте без привязки к мебели
• не предусматривать блоки питания светодиодных лент и доступ к ним
• объединять весь свет помещения в одну группу
• менять модель техники после завершения электромонтажа

Как связать электрику с мебелью и ежедневными сценариями

Электрический план выпускают только после расстановки мебели и выбора ключевого оборудования. Каждая точка получает назначение: зарядка у кровати, пылесос в шкафу, подсветка рабочей поверхности, роутер или привод штор. Для света проектируют сценарии, а не россыпь светильников: общий, рабочий, вечерний и ночной. Затем проверяют управление из маршрутов пользователя — входа, кровати, дивана и выхода из комнаты. Отдельно отмечают группы, мощность, защиту и оборудование, которому нужна постоянная линия.
