Зачем делать обмерный план квартиры

Масштаб в цифрах: 1:50 и поправка на отделку

В масштабе 1:50 один сантиметр на плане равен 50 см в квартире: стена 4 м изображается линией 8 см. Но размеры для заказа берут из подписанных замеров, а не измеряют линейкой на распечатке — её масштаб может измениться.

Пример: между черновыми стенами 3 000 мм; отделка займёт по 20 мм с каждой стороны. Чистый размер составит 3 000 − 20 − 20 = 2 960 мм. Шкаф шириной 3 000 мм туда уже не войдёт. В плане отдельно фиксируют существующие размеры, будущую толщину отделки и контрольный замер перед изготовлением мебели.

Обмерный план — фактическая геометрия квартиры, на которой строятся все последующие решения. План застройщика показывает проектные размеры, но не отражает отклонения стен, реальные шахты, высоты, выступы и положение коммуникаций. Ошибка в исходнике затем повторяется в мебели, электрике и отделке.

Что измеряют кроме длины стен

Нужны высоты помещений, размеры и отметки проёмов, диагонали, выступы, ниши, балки, стояки, вентиляция, радиаторы и вводы. Для сложной геометрии фиксируют несколько сечений. Фото привязывают к плану, чтобы спустя месяц понимать, какой именно узел показан в кадре.

Обязательные данные обмера

• периметр каждого помещения и контрольные диагонали
• ширина, высота и отметки всех дверных и оконных проёмов
• положение несущих конструкций, шахт и инженерных вводов
• уровни пола, потолка, подоконников, балок и коробов

Почему одной лазерной рулетки мало

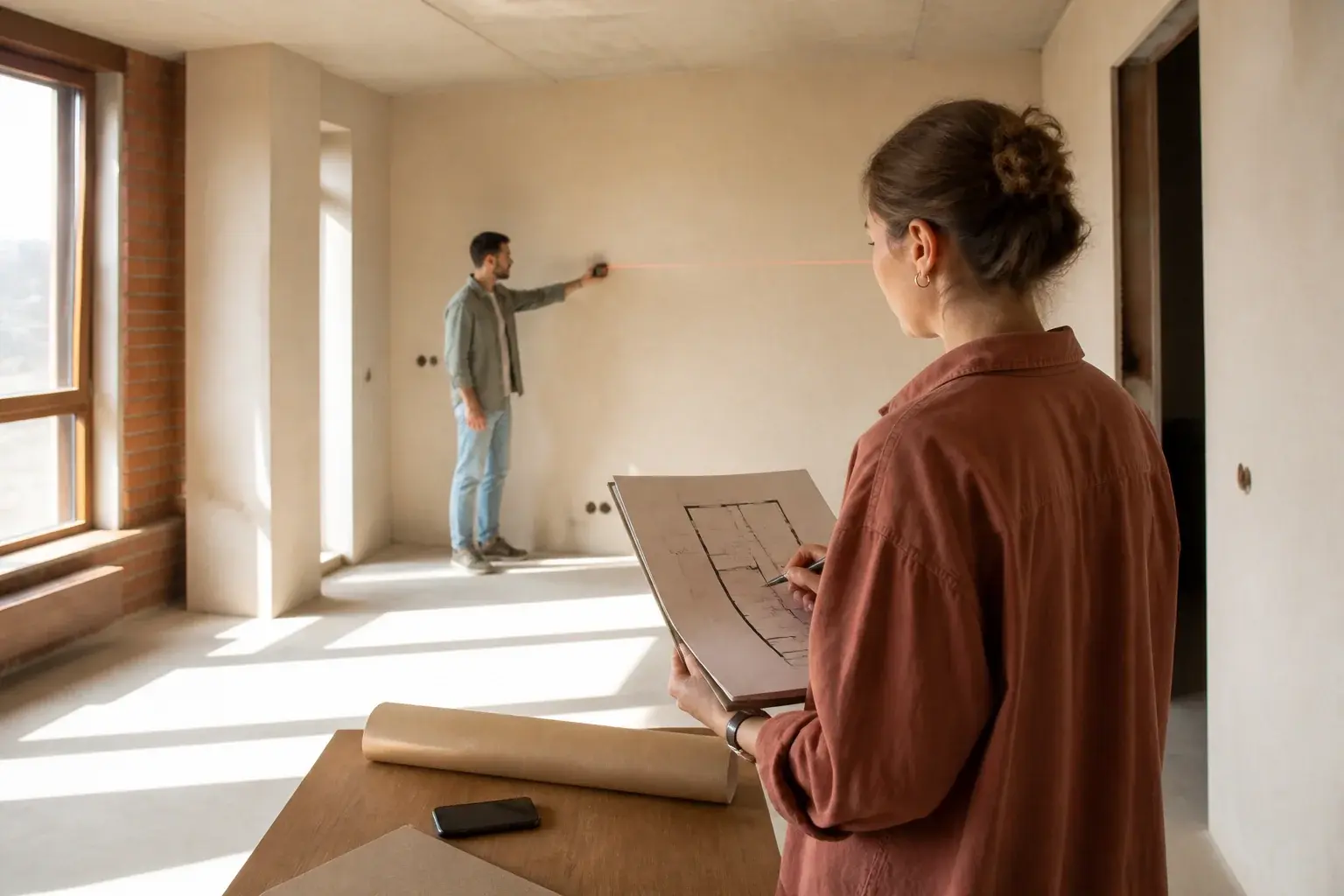

Лазер ускоряет измерения, но не определяет назначение конструкции и не гарантирует правильную базу отсчёта. Результат проверяют замыканием размерных цепочек, диагоналями и повторным измерением критичных мест. Для заказной мебели иногда требуется отдельный контрольный замер после выравнивания стен.

Что отметить на фото

• общий вид каждой стены строго фронтально
• крупные планы стояков, щитов, вентиляции и ревизий
• маркировку окон, радиаторов и сохраняемого оборудования
• дефекты основания и места с заметным отклонением геометрии

Как обмер влияет на планировку

Фактическая толщина стен и положение стояка могут изменить ширину прохода, глубину шкафа или возможность переноса сантехники. Поэтому варианты планировки разрабатывают только после переноса измерений в точный чертёж. Масштаб и единицы должны быть указаны явно.

Контроль качества плана

• все размерные цепочки сходятся без скрытых допущений
• понятно, от какой поверхности снят каждый размер
• инженерные элементы имеют привязки и высотные отметки
• план соответствует фотографиям и фактическому обходу

Когда нужен повторный замер

После демонтажа открываются скрытые конструкции, а после штукатурки меняются чистовые размеры. Повторный обмер обязателен перед заказом кухни, шкафов, стекла, камня и других изделий с малым допуском. Использовать ранний черновой размер для производства рискованно.

Опасные упрощения

• копировать размеры из рекламного плана квартиры
• не измерять диагонали и считать углы прямыми
• не фиксировать высоты инженерных выводов
• заказывать встроенную мебель до готовности чистовых плоскостей

Как проверить обмерный план до начала проектирования

Хороший обмер читается как модель существующего объекта. На нём видны не только длины стен, но и диагонали, высотные отметки, толщина перегородок, положение стояков, вентиляции, радиаторов, щита и выпусков. Для сложной геометрии добавляют контрольные цепочки размеров: замкнутый контур должен сходиться. Отдельно фиксируют направление открывания окон, высоту подоконников и расстояния до откосов — именно эти величины определяют, поместятся ли столешница, шкаф или карниз.
