Типовой материал · внешний вид зависит от бренда

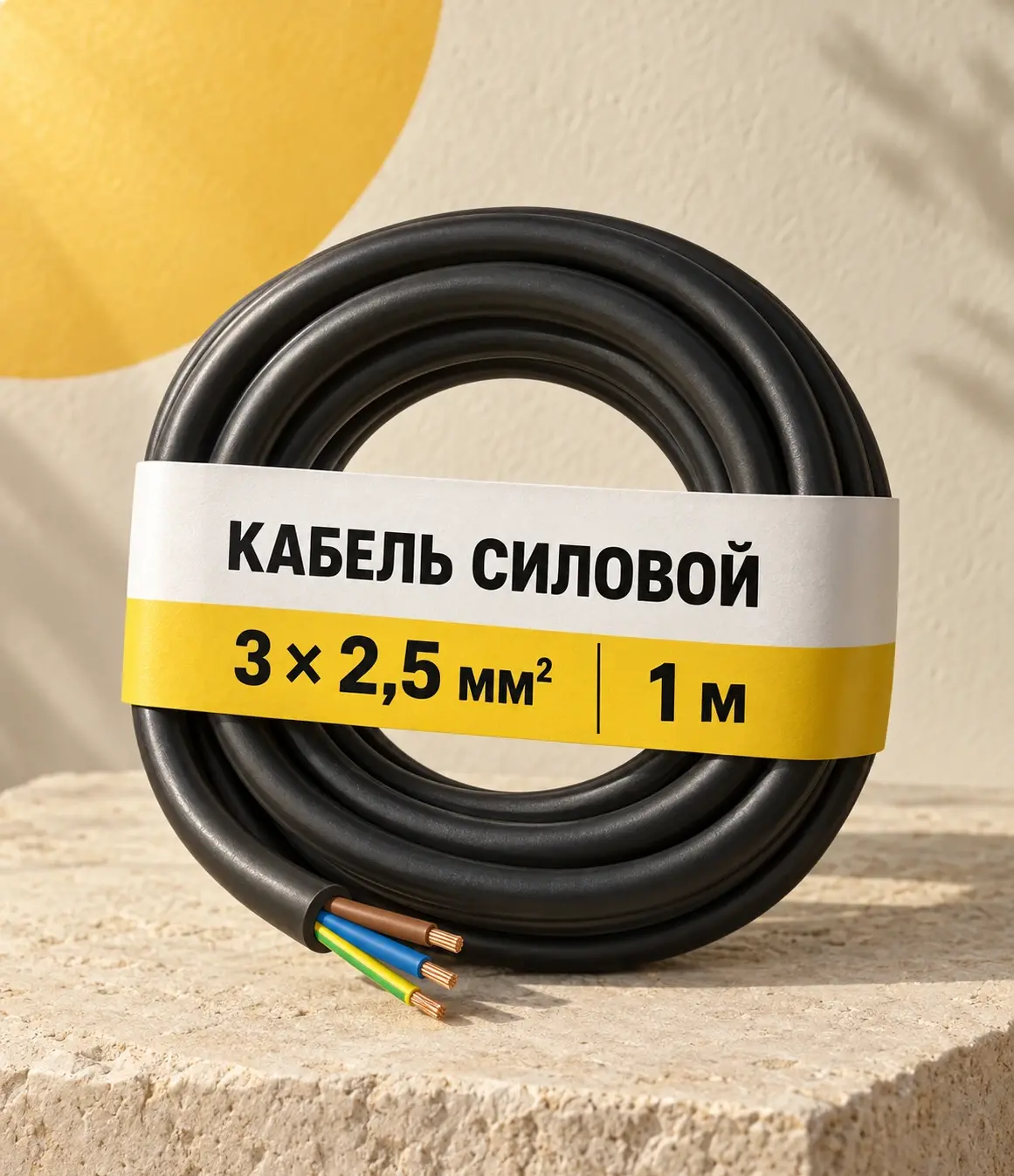

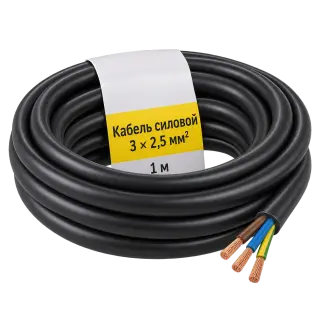

Кабель силовой 3 × 2,5 мм²
Проверяем кабель, нагрузку и защиту вместе
Простыми словами
Проводит питание по выбранной трассе
Общая оболочка объединяет три изолированные жилы. Назначение линии определяют расчётом.
Марку кабеля, способ прокладки и защиту согласуйте с электриком. Сечение само по себе не задаёт нагрузку.
- Единица расчёта
- 1 м
- Жилы и сечение
- 3 × 2,5 мм²
- Подбор
- По нагрузке и прокладке
Проверь условия всей линии
- 01
Исходные данные линии
Передай электрику состав оборудования, длину и предполагаемый режим работы. Название комнаты не заменяет расчёт нагрузки.
- 02
Условия прокладки
Уточни прокладку в группе, трубе, канале или конструкциях с теплоизоляцией. Нельзя выбирать допустимый ток по таблице для другого условия.
- 03
Замена и подключения
Сверь полную марку, наружный размер, клеммы и аппараты защиты. Большое сечение само по себе не согласует всю линию.
Что проверить до подключения нагрузки
Сечение не задаёт универсальную мощность. Нагрузку, условия и защиту проверяют расчётом; монтаж выполняют при снятом напряжении.

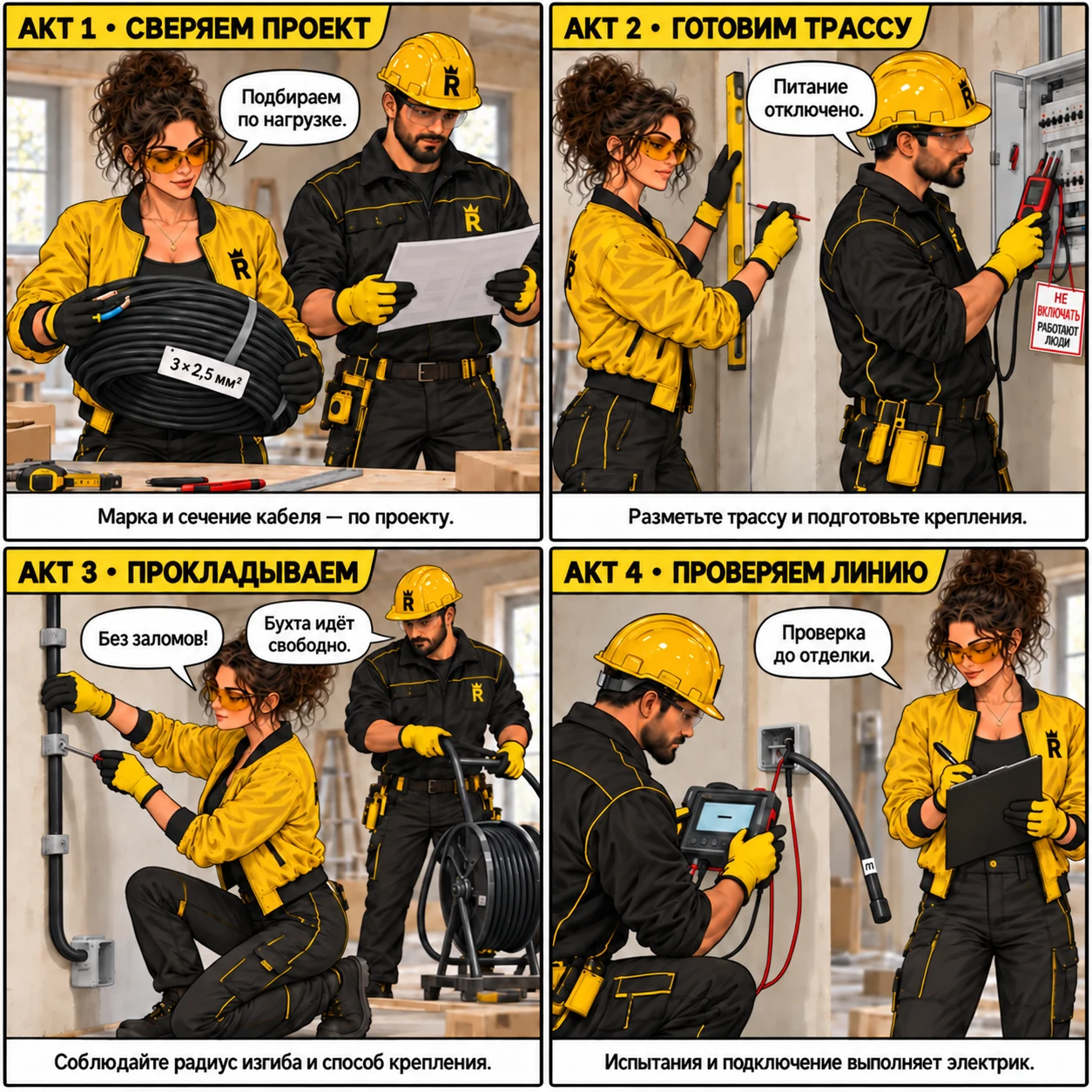

Сверяем проект
Марка и сечение кабеля — по проекту.
Готовим трассу
Разметьте трассу и подготовьте крепления.
Прокладываем
Соблюдайте радиус изгиба и способ крепления.
Проверяем линию
Испытания и подключение выполняет электрик.
Кабель 3 × 2,5 мм²: условия прокладки и согласование замены
Кабель 3 × 2,5 мм² нельзя выбирать по универсальному обещанию мощности в киловаттах. Значение сечения рассматривают вместе с нагрузкой, длиной, способом прокладки и защитой. Особенно важно повторить эту проверку, если маршрут или подключаемое оборудование изменились.
Одно сечение — разные условия работы
Прокладка одиночного кабеля и группа линий в ограниченном пространстве имеют разные условия отвода тепла. Руководство Schneider Electric рассматривает способ прокладки, температуру и группировку отдельно. Поэтому таблица без указания условий не является готовым ответом для твоего маршрута.
Когда расчёт нужно пересмотреть
| Что сравнить | Почему это важно | Что сделать |
|---|---|---|
| Добавили оборудование | Изменилась нагрузка и режим | Пересогласовать линию и защиту |
| Изменили маршрут | Длина и условия отвода тепла стали другими | Передать новую трассу для проверки |
| Заменили кабель или окончания | Возможна другая совместимость | Сверить марку, размеры и клеммы |
Например, перенос точки в другую комнату может изменить длину и добавить участок в общей группе кабелей. Подтверждение «раньше этот прибор работал» не проверяет новую трассу. Сохрани изменения на плане до закупки.
Длинная линия — не только дополнительные метры
При увеличении длины проверяют и падение напряжения. Его допустимость зависит от оборудования и требований к установке, поэтому здесь нет универсального предела метров для любого кабеля 2,5 мм². Передай специалисту фактическую длину, а не расстояние по прямой между щитом и прибором.
Для закупки считай отдельно: условные 4,2 м первого участка, 7,6 м второго и 2,1 м спуска дают 13,9 м. Если окончания по проекту требуют суммарно 1 м, нужно 14,9 м до правил округления продавца. Это расчёт количества, а не проверка допустимости такой линии.
Что принять до эксплуатации
Сверь поставленный кабель со спецификацией и допустимыми окончаниями. Нельзя решать проблему тесной клеммы удалением части проводника или случайным переходником. Если изделие не подходит по размерам, меняют согласованное решение.
Готовую линию проверяет электрик с необходимыми измерениями, затем фиксирует назначение и защиту. Проверка включением прибора не заменяет приёмку. Монтаж и изменения выполняют при снятом и проверенном отсутствии напряжения; при новой нагрузке возвращаются к расчёту.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Сколько киловатт выдержит 3 × 2,5?
Без условий линии корректного единственного ответа нет. Расчёт учитывает кабель, температуру, способ прокладки, длину и защиту.
Можно поставить более мощный автомат, если кабель кажется толстым?
Нет. Защиту подбирают по расчёту и проверкам линии. Произвольное увеличение номинала может оставить проводку без нужной защиты.
Можно заменить 3 × 1,5 на 3 × 2,5 без других проверок?
Даже увеличение сечения нужно согласовать: меняются габариты, изгибы и требования к окончаниям. Марка и допустимые условия также должны соответствовать проекту.
Кабель по согласованной схеме
Уточни марку, длину, способ прокладки и совместимые окончания.
Подобрать материалы
Показан пример применения типового материала. Совместимость, подготовку, расход, крепление и сроки уточняйте по инструкции выбранного продукта.
