Крепления кабеля и трубы: размер держателя, основание и количество
Сравним подходящий охват с люфтом и пережатием, разделим держатель и его крепёж к основанию. Пример закупки покажет, почему разные размеры клипс нельзя объединять в одну общую пачку.

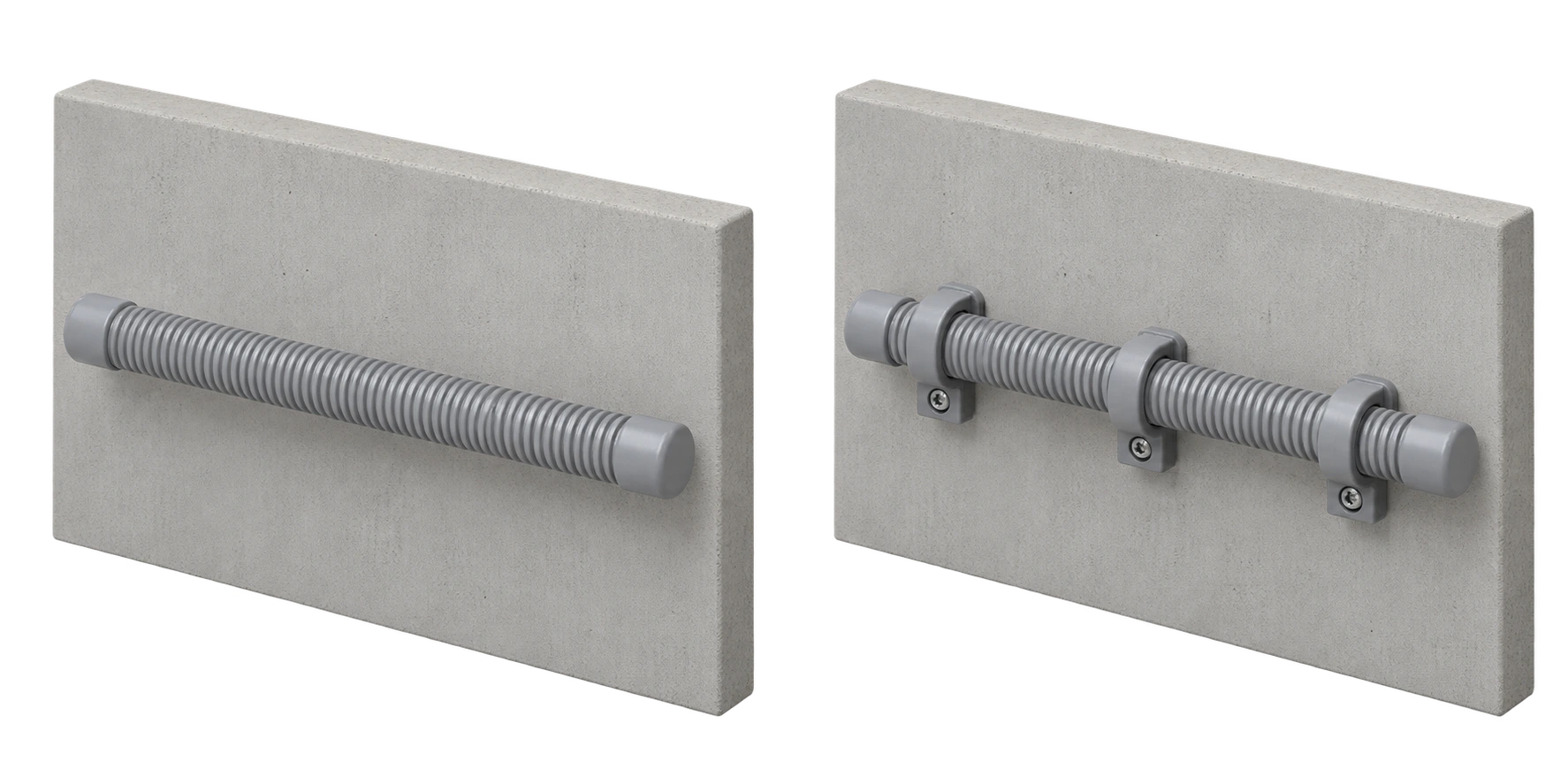

Охват проверяют по оболочке или трубе
У двух кабелей с одинаковым числом и сечением жил наружный размер может различаться из-за конструкции. Если кабель находится в трубе, клипса охватывает трубу. Для группы кабелей выбирают держатель с допустимым заполнением, а не втискивают их в клипсу для одного.

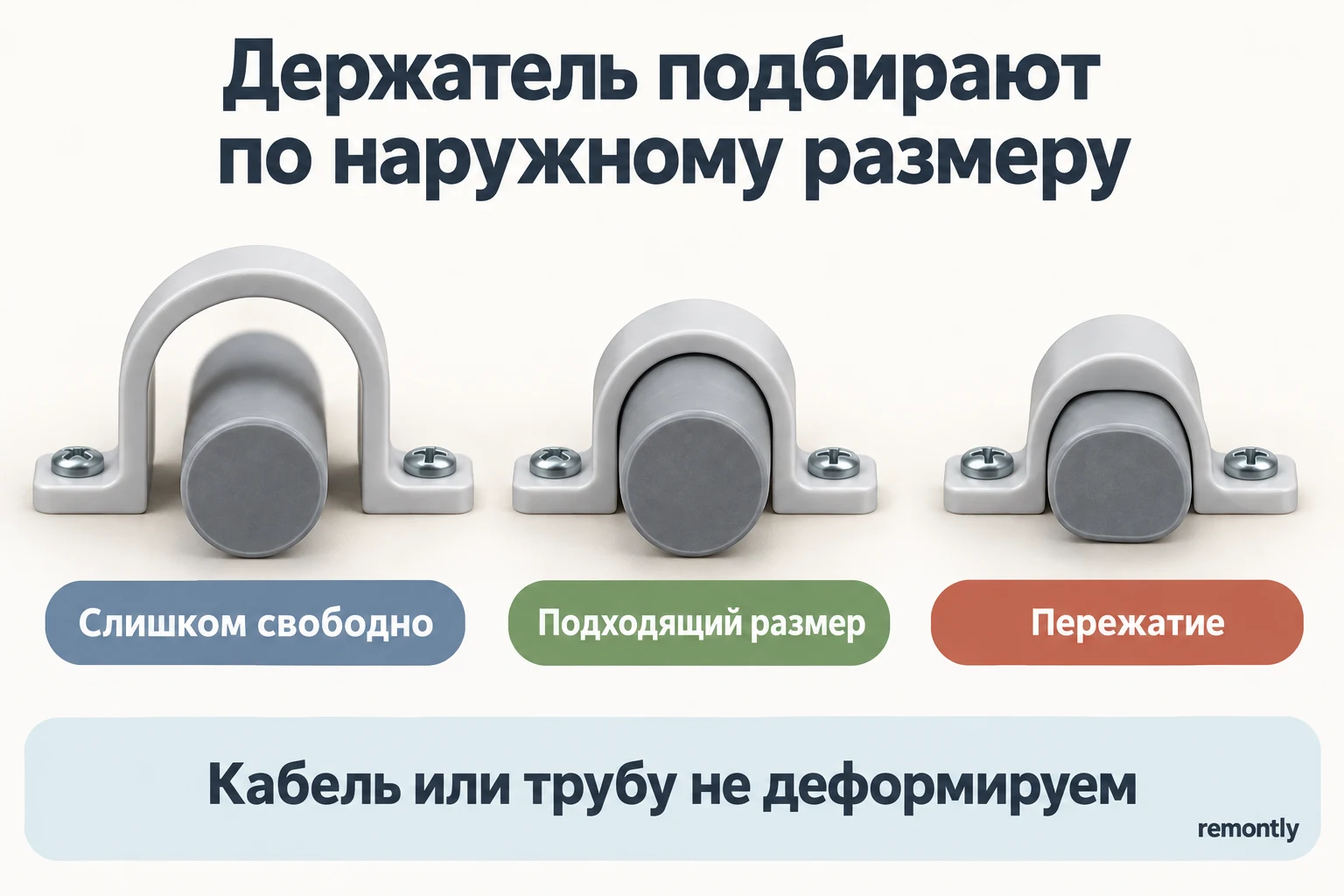

Слишком большой держатель может не фиксировать объект предусмотренным образом, слишком маленький — деформировать его. На рисунке это показано условно. Некоторые системы допускают направленное перемещение трубы, поэтому рабочее положение проверяют по назначению изделия, а не требуют максимального зажима всегда.
Держатель и крепёж к стене — два выбора
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Размер и форма охвата | Определяют совместимость с кабелем или трубой | Наружный размер и допустимое заполнение |
| Основание | Определяет удержание самого держателя | Материал стены или перекрытия и крепёж |
| Среда и специальные требования | Ограничивают материал и систему | Температуру, УФ-стойкость и нужные подтверждения |
Не переноси решение с открытой стены под подвесной потолок без проверки. Положение трассы, необходимость обслуживания и условия нагрузки могут менять требования к креплениям.
Количество по схеме, а не по длине кабеля в бухте
Пример готовой ведомости: 42 держателя для одной трубы и 18 клипс другого размера для открытого участка кабеля. Если оба размера продаются только по 100 штук, нужны две разные пачки. Сложить 42 + 18 и купить одну пачку произвольных клипс нельзя.
До округления проверь, включены ли в ведомость опоры возле поворотов, ответвлений и коробок. Универсального шага для всех кабелей и труб здесь нет. Саморезы, анкеры или другие детали крепления держателей считают отдельно, если они не входят в упаковку.

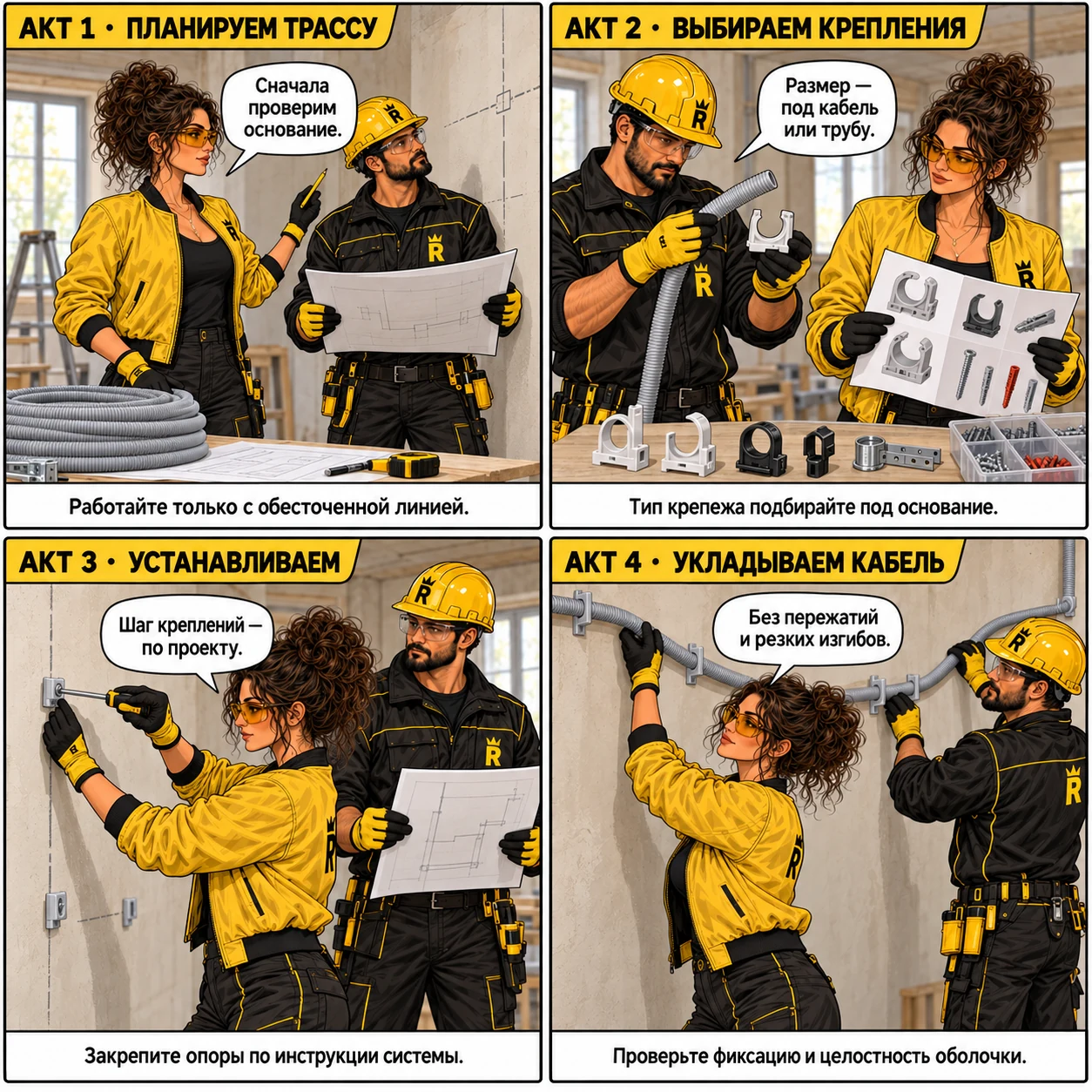

Что проверить перед закрытием трассы
Сверяют положение и тип держателей с принятой схемой, отсутствие повреждений оболочки и предусмотренные радиусы изгиба. Креплением не исправляют слишком резкий поворот и не подтягивают кабель силой к неверно размеченной точке.
До зашивки оставь фотографии маршрута и мест крепления. Электрические проверки выполняет специалист отдельно: аккуратно закреплённый кабель ещё не подтверждает исправности цепи. Для специальных систем сохраняют маркировку всех предусмотренных компонентов.
