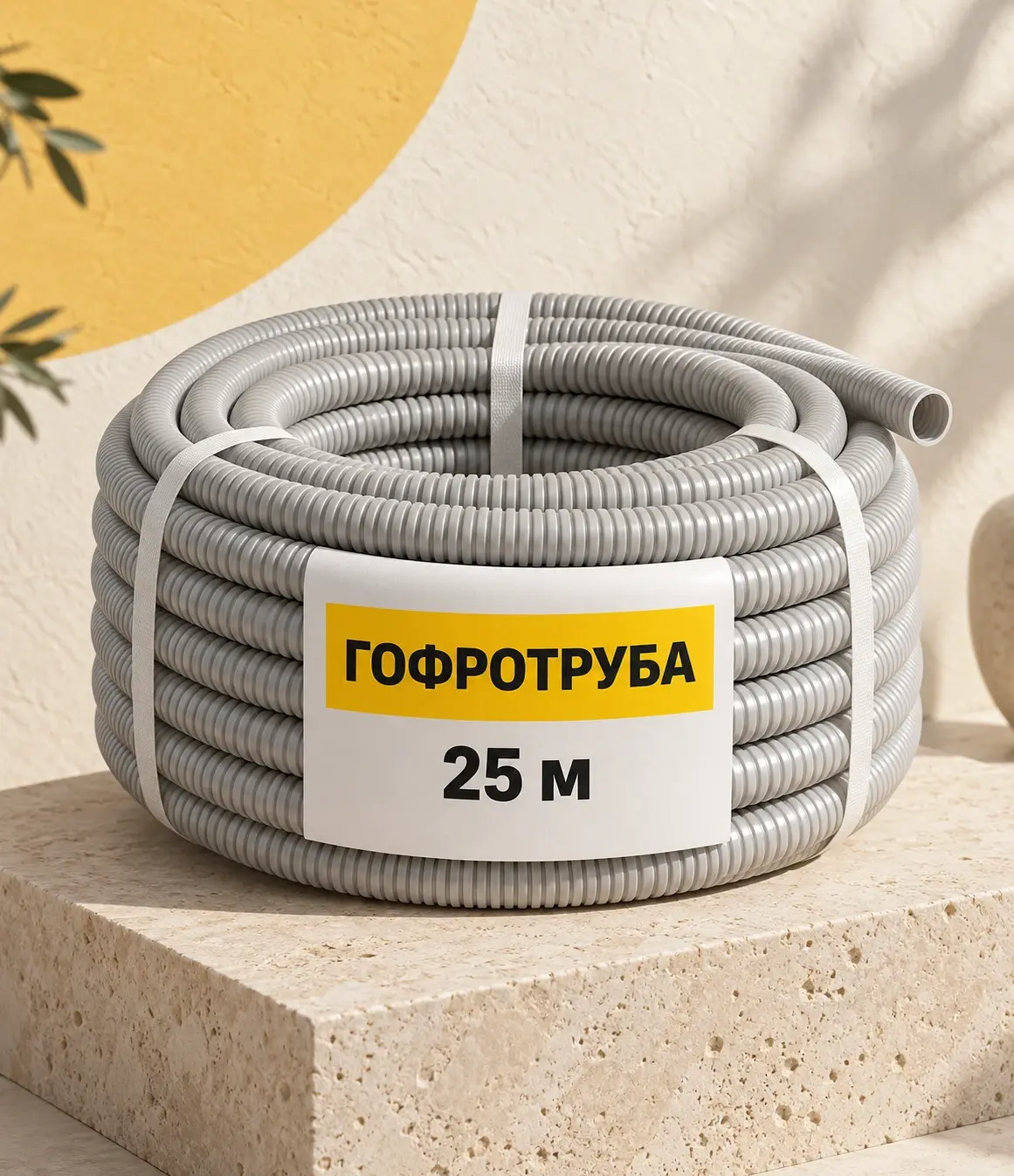

Гофротруба для кабеля
Проверяем проход внутри трубы
Простыми словами

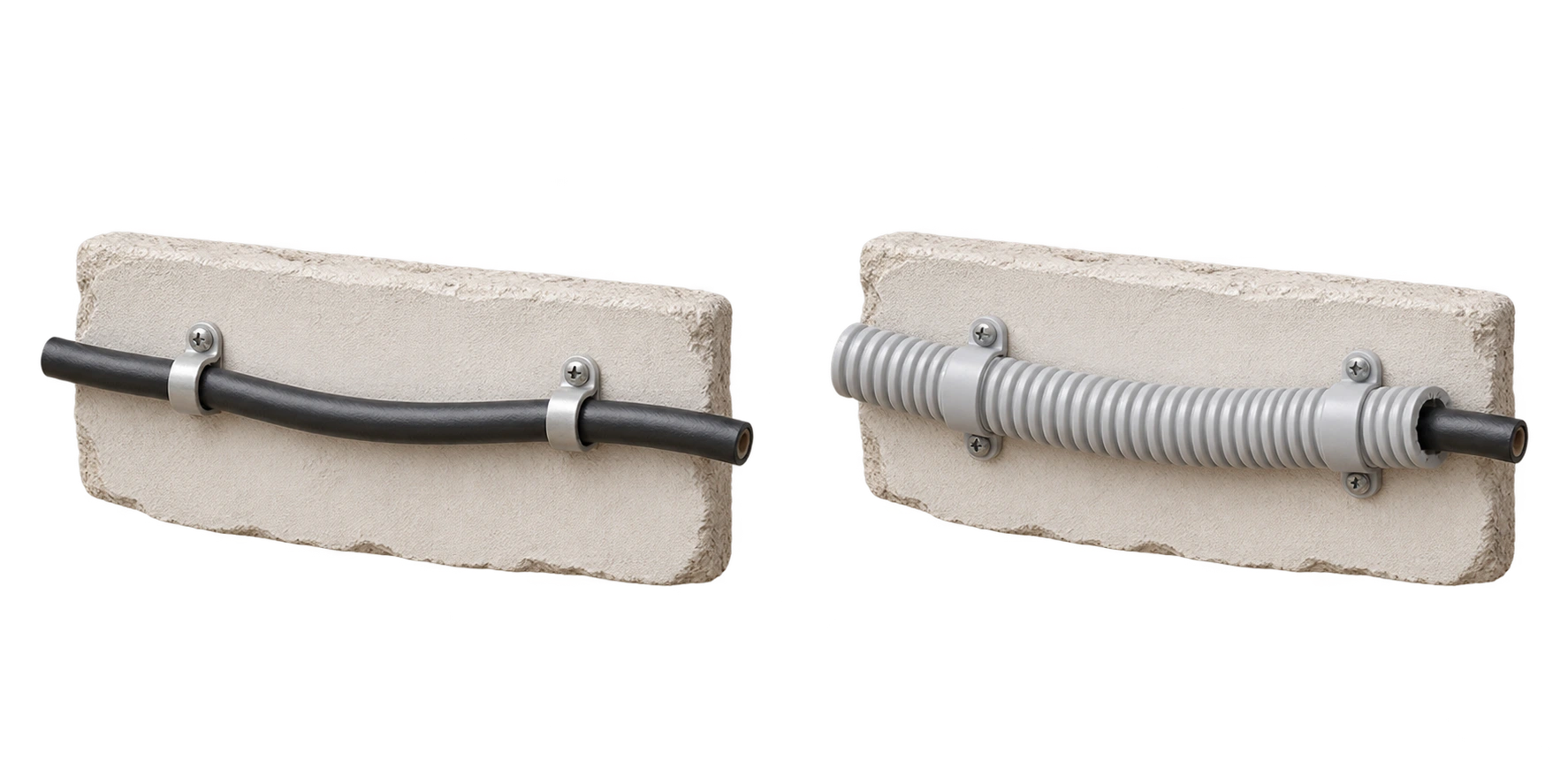

Защищает кабель на трассе
Оболочка помогает организовать прокладку и прикрывает кабель от внешних воздействий.
Материал и диаметр выбирают по проекту и условиям прокладки.

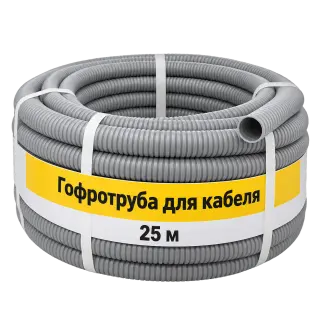

- Фасовка
- 25 м
- Назначение
- Кабельная трасса
- Применение
- По проекту
Проверь трубу и маршрут
- 01
Где пройдёт трасса
Запиши условия: внутри помещения, на улице, в конструкции или в грунте. Исполнение, прочность и стойкость к внешним воздействиям проверяют по конкретному изделию.
- 02
Хватит ли места внутри
Сравни внутренний диаметр с кабелем и проектными требованиями к заполнению. Не подбирай трубу только по наружному размеру или цвету.
- 03
Можно ли пройти весь маршрут
Учти длины, повороты, доступные коробки и вводы. Наличие протяжки не гарантирует замену кабеля на любой сложной трассе.
Что проверить перед закрытием кабельной трассы
Маршрут, исполнение трубы и кабель выбирают по проекту. Монтаж и проверку электропроводки выполняет квалифицированный специалист.

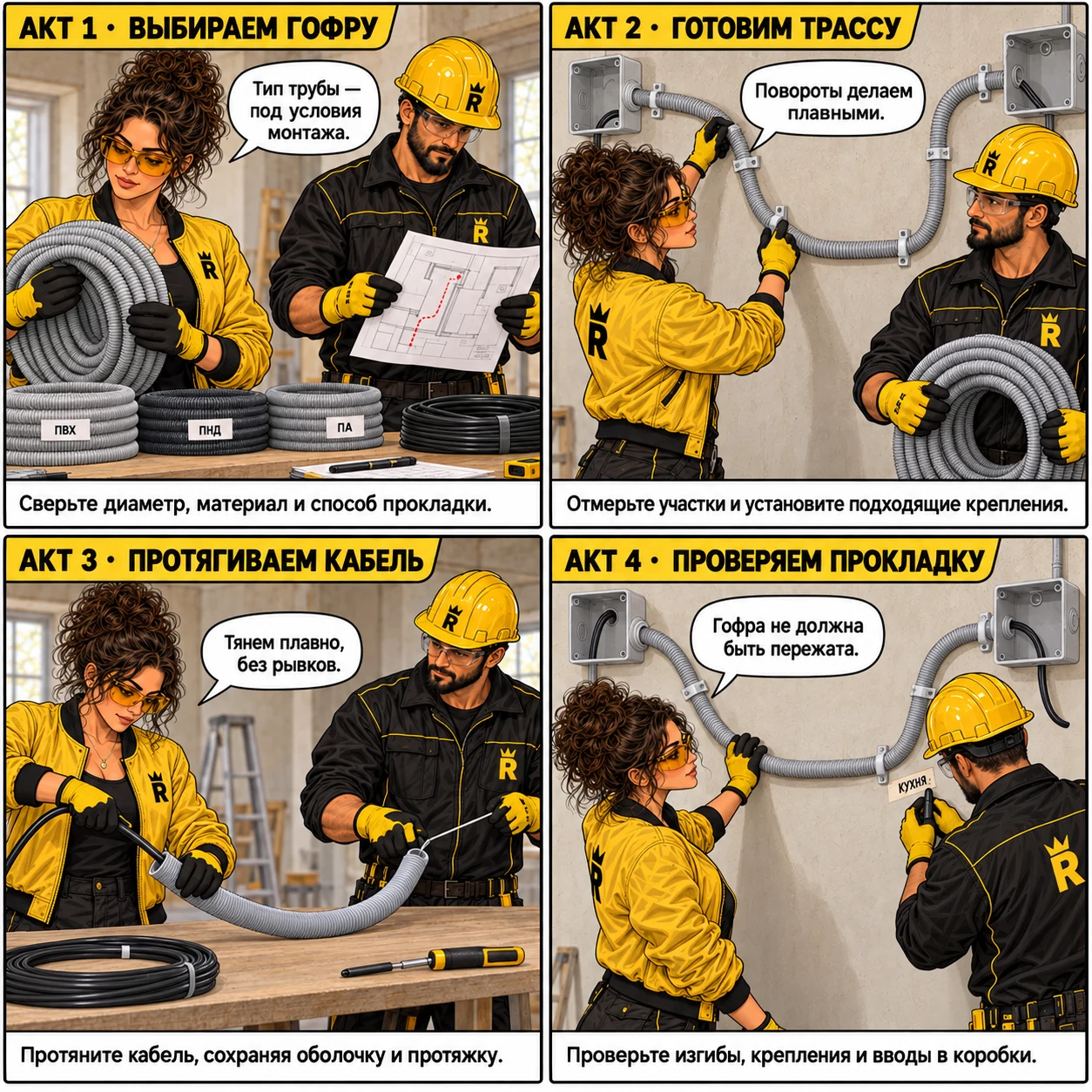

Выбираем гофру
Сверьте диаметр, материал и способ прокладки.
Готовим трассу
Отмерьте участки и установите подходящие крепления.
Протягиваем кабель
Протяните кабель, сохраняя оболочку и протяжку.
Проверяем прокладку
Проверьте изгибы, крепления и вводы в коробки.
Гофротруба для кабеля: внутренний диаметр и маршрут
Гофротруба помогает организовать кабельную трассу, но подходит не для любых условий. Для выбора нужны место прокладки, характеристики трубы и размер кабеля. Цифра на ценнике часто обозначает номинальный или наружный диаметр, а свободный проход внутри меньше.

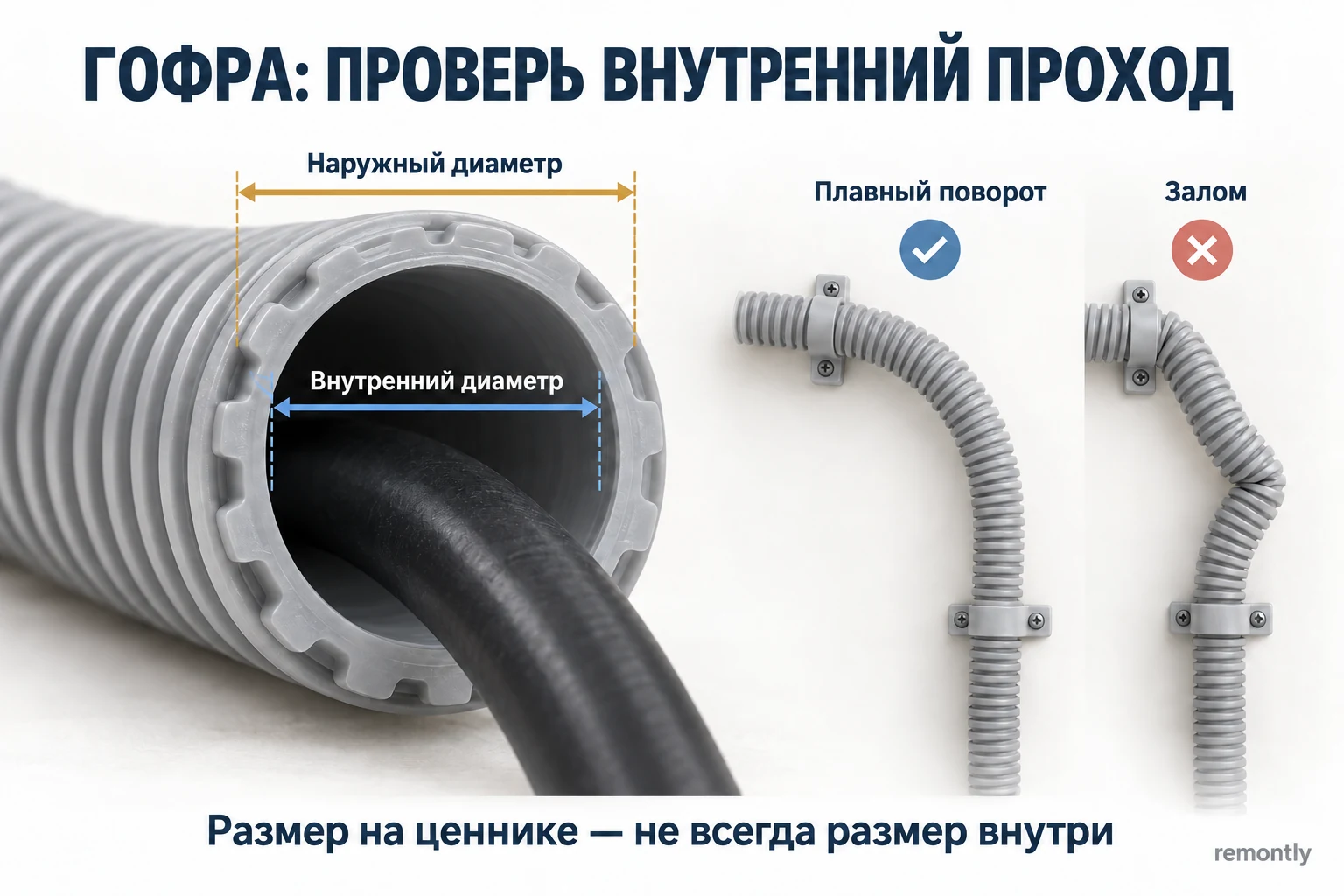

Смотри внутренний диаметр
У гофротрубы есть наружные выступы и более узкий внутренний проход. В каталоге ДКС эти размеры указаны отдельно, рядом с материалом, прочностью и условиями применения. Поэтому запрос «гофра 20 мм» ещё не описывает всё, что требуется для подбора.
Одинаковый диаметр — разные исполнения
| Ситуация | Что проверить | Как принять решение |
|---|---|---|
| Прокладка внутри помещения | Материал и разрешённый способ монтажа | Выбирать по проекту, а не по привычному цвету |
| Открытая трасса на улице | УФ-стойкость и температурные условия | Искать прямое подтверждение для этого исполнения |
| Участок с механической нагрузкой | Класс и условия испытаний прочности | Подобрать защиту для реальной конструкции |
Заявленная стойкость одной серии не распространяется на всю продукцию того же цвета. Также свойства самой трубы не описывают герметичность всей трассы: вводы, соединения и коробки должны соответствовать принятому решению.
Считай маршруты, а не расстояния между комнатами
Допустим, на схеме три отдельных участка длиной 4,2 м, 3,6 м и 5,1 м. Сумма — 12,9 м до припусков, заданных для вводов и монтажа. Если выбрана бухта 25 м, это одна бухта для такого предварительного объёма, но сначала нужно проверить раскрой всех непрерывных участков.
Отдельно посчитай крепления, вводные детали и коробки. Короткий остаток не всегда можно полезно вставить в середину трассы: лишнее соединение нужно оценить по системе. Для разных диаметров и исполнений делай отдельные строки списка, чтобы общая длина не скрывала нехватку нужного типа трубы.
Проверка до скрытия трассы
Посмотри, нет ли заломов, пережатых мест и повреждённых вводов. Плавные повороты и доступные точки протяжки нужно предусмотреть заранее. Сфотографируй маршрут с привязкой к помещениям и сохрани маркировку труб вместе со схемой.
Гофра не выбирает за тебя марку кабеля, защитный аппарат и способ монтажа. Эти решения и электрические проверки относятся к работе специалиста. Оценивать готовую трассу только по аккуратному внешнему виду недостаточно, особенно перед заделкой в конструкцию.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
По цвету можно определить, где применять гофру?
Цвет не заменяет маркировку. У производителя есть конкретные серии с разными материалами и свойствами; проверь карточку именно выбранного артикула.
Любая пластиковая гофра защищает от пожара?
Нет. Нельзя считать её универсальной противопожарной оболочкой или автоматически подходящим решением для деревянных конструкций. Способ прокладки выбирают в составе электротехнического проекта.
Зонд внутри гарантирует замену кабеля?
Нет. На протяжку влияют заполнение, длина, изгибы, повреждения трубы и доступ к концам. Возможность обслуживания нужно продумать при проектировании трассы.
Собери кабельную трассу
Раздели трубы по диаметрам и исполнению. Не забудь вводы и крепления по проекту.
Подобрать материалы
Показан пример применения типового материала. Совместимость, подготовку, расход, крепление и сроки уточняйте по инструкции выбранного продукта.
