Маркеры проводов
Связываем подписи на кабеле со схемой
Простыми словами

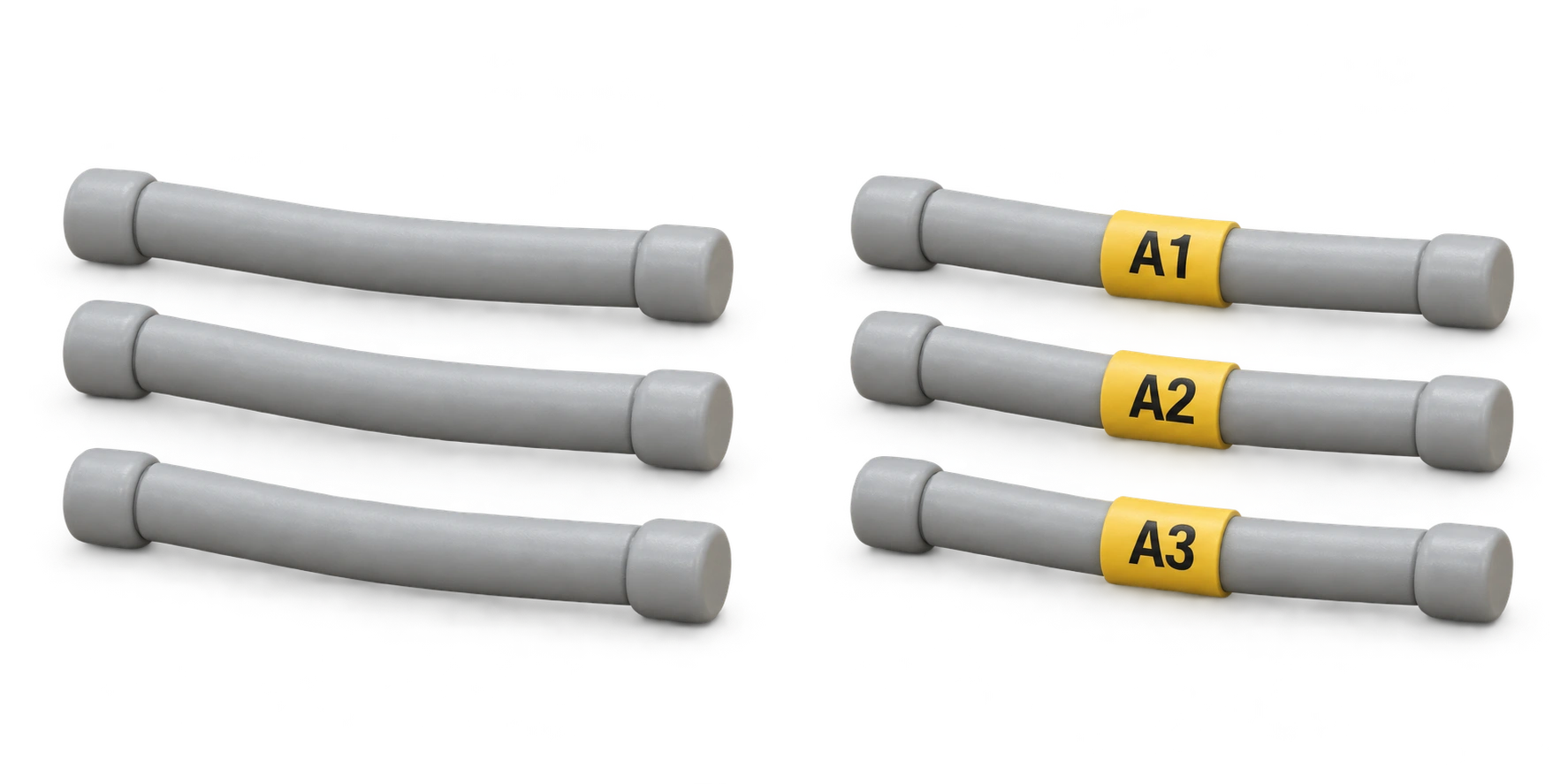

Помогают различать провода
Подписи на маркерах позволяют найти нужную линию при монтаже и обслуживании. Обозначения сверяют со схемой.
Формат маркера подберите под диаметр кабеля. Маркировка не заменяет проверку линии.
- Фасовка
- 100 шт.
- Назначение
- Маркировка
- Применение
- Кабель
Проверь обозначение, формат и размер
- 01
Схема и читаемость
Идентификаторы должны быть однозначными и соответствовать документации. Не полагайся на порядок кабелей в пучке после перемещения.
- 02
Формат маркера
Надвижная трубка, защёлкивающийся элемент, самоклеящаяся этикетка и бирка подходят к разным этапам монтажа и условиям.
- 03
Размер и стойкость
Сверь наружный диаметр, область нанесения, температуру и воздействие среды. Для печати нужны совместимые расходники и оборудование.

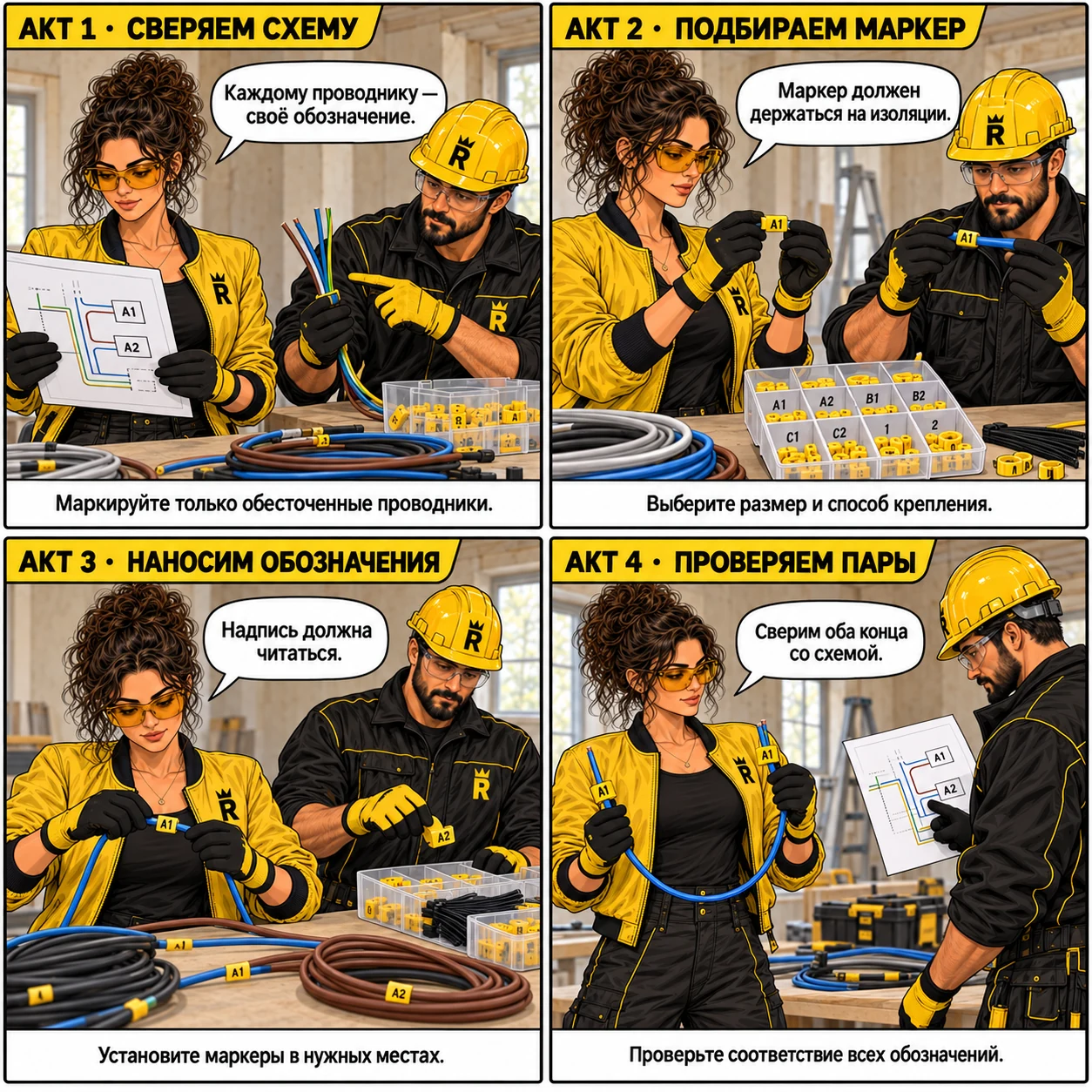

Сначала ведомость, потом маркировка
Согласуем идентификаторы, выбираем формат и сверяем готовые подписи с документацией.
Сверяем схему
Маркируйте только обесточенные проводники.
Подбираем маркер
Выберите размер и способ крепления.
Наносим обозначения
Установите маркеры в нужных местах.
Проверяем пары
Проверьте соответствие всех обозначений.
Маркеры проводов: формат, размер, обозначения и количество
Покажем обозначение на двух концах одной линии, сравним форматы и разберём, почему набор из ста отдельных цифр не равен ста готовым подписям.
Одна линия связана с одной записью

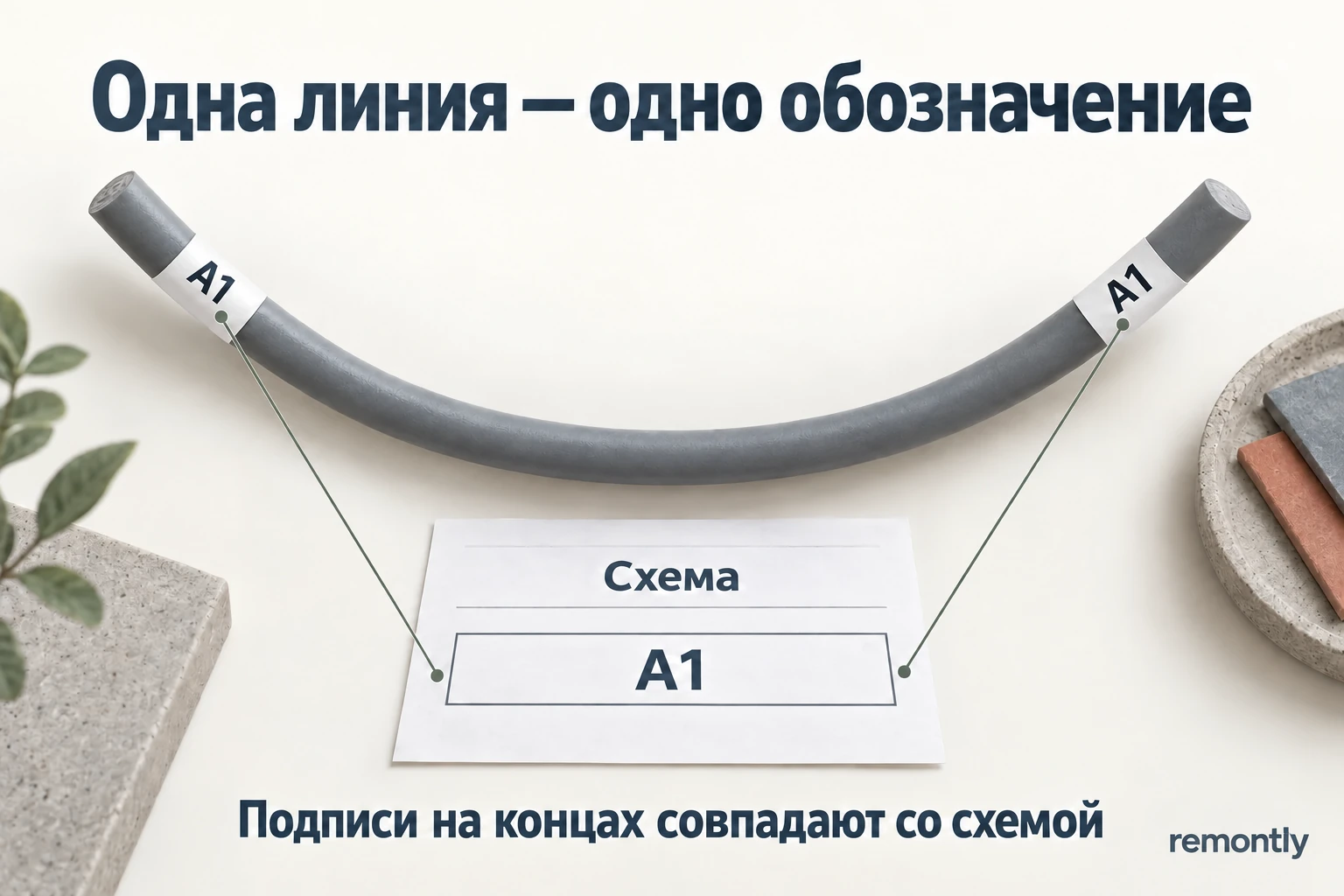

На рисунке два конца одного кабеля имеют одинаковую подпись A1, и эта же запись есть в ведомости. Так маркировка помогает найти линию после изменения положения пучка. Конкретный формат обозначения выбирают по документации объекта.
Ошибочная бирка хуже отсутствующей, если ей начинают доверять без проверки. Соответствие линии и схемы подтверждает специалист. Маркировка не доказывает отсутствие напряжения и не заменяет необходимые электрические проверки.
Выбирай формат под стадию работ
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Надвижная или термоусаживаемая трубка | Может требовать установки до оконцевания | Размер и допустимый способ применения |
| Оборачиваемая этикетка | Зависит от диаметра и поверхности | Размер поля печати и защитной части |
| Защёлка или отдельная бирка | Нужна совместимость с местом установки | Диапазон крепления, читаемость и среду |
У самоламинирующейся этикетки прозрачная часть защищает надпись при правильном охвате. У разных форматов размеры выбирают по своим таблицам, а не по одной формуле для всех изделий.
Считай готовые подписи и отдельные символы по-разному
Пример: 24 линии, по две готовые этикетки на линию. Нужно 48 этикеток. Если предусмотрено ещё шесть промежуточных точек и шесть запасных этикеток, всего 60; пачки на 100 готовых этикеток достаточно.
Другой пример — наборные символы. Десять линий с четырёхсимвольным кодом, по два конца: 10 × 4 × 2 = 80 элементов. Но общий набор 100 штук может не содержать нужного количества отдельных цифр. Составь частотную ведомость символов до покупки.
Что проверить до закрытия трасс
Сверь напечатанные коды с ведомостью, проверь читаемость и предусмотренное удержание маркеров. Размести подписи так, чтобы обслуживание не требовало разбирать пучок только ради чтения. На закрываемых участках заранее согласуй доступные точки.
После изменений обновляют и маркировку, и документацию. Устаревшие обозначения не оставляют рядом с новыми как равнозначные. Сохрани файл печати или перечень кодов, чтобы дополнения выполнялись в той же системе.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Можно подписать только один конец?
Для однозначного поиска обычно планируют маркировку обоих концов и нужных промежуточных точек по принятой документации. Число бирок считают по этим точкам.
Подпись A1 показывает назначение жилы?
В примере это только условный идентификатор линии. Он не заменяет предусмотренную цветовую и функциональную идентификацию и не является схемой подключения.
Можно надеть закрытую трубку на уже оконцованный провод?
Нужно проверить проходной размер и этап монтажа. Часто такую маркировку предусматривают до оконцевания; для готового соединения выбирают совместимый формат без ненужной разборки.
