Соединители и отводы воздуховода
Собираем трассу по её поворотам
Простыми словами
Соединяют участки воздуховода
Фасонные элементы собирают каналы в трассу с нужными поворотами и ответвлениями. Их подбирают под форму и сечение.
Составьте перечень по схеме с реальными поворотами и ответвлениями.
- Количество
- 1 шт.
- Назначение
- Соединение каналов
- Применение
- Вентиляция
Что уточнить у деталей трассы
- 01
Сечение и серия
Сверь круглое или прямоугольное сечение, размеры и совместимость выбранной системы.
- 02
Тип концов
Проверь, какие детали входят друг в друга, где нужен соединитель и как выполняются уплотнение и фиксация.
- 03
Габарит поворота
У отвода есть радиус и монтажная длина. Проверь место над потолком и рядом с балками до покупки.
Как собрать понятный список фитингов
Нарисуй трассу, обозначь повороты и переходы, затем проверь тип каждого соединения.

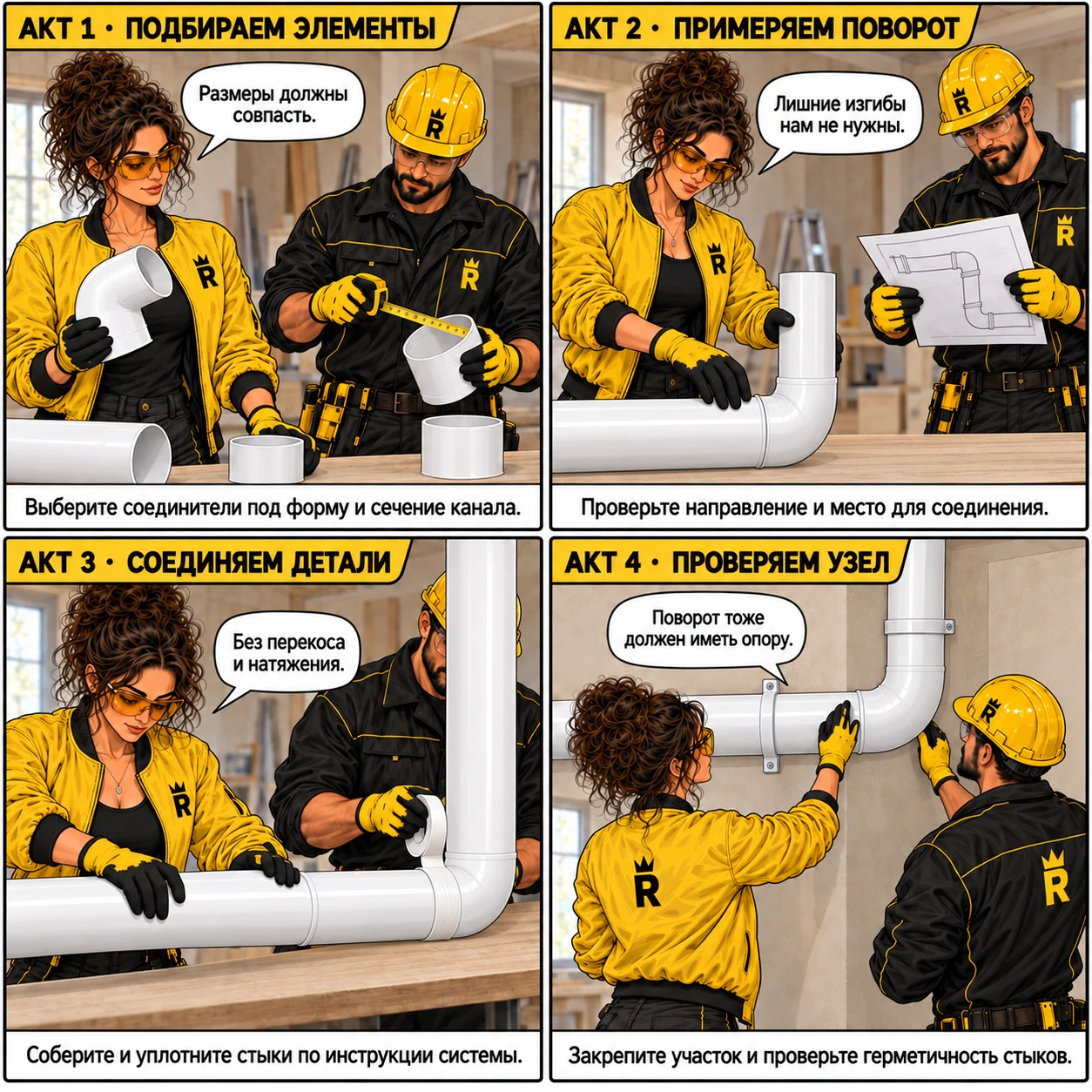

Подбираем элементы
Выберите соединители под форму и сечение канала.
Примеряем поворот
Проверьте направление и место для соединения.
Соединяем детали
Соберите и уплотните стыки по инструкции системы.
Проверяем узел
Закрепите участок и проверьте герметичность стыков.
Фитинги воздуховода: соединители, отводы и список по схеме
Фитинги подбирают по схеме вентиляции, а не по общей длине трубы. Соединитель, отвод, переход и тройник решают разные задачи. До закупки полезно нарисовать трассу с размерами и проверить каждый стык.

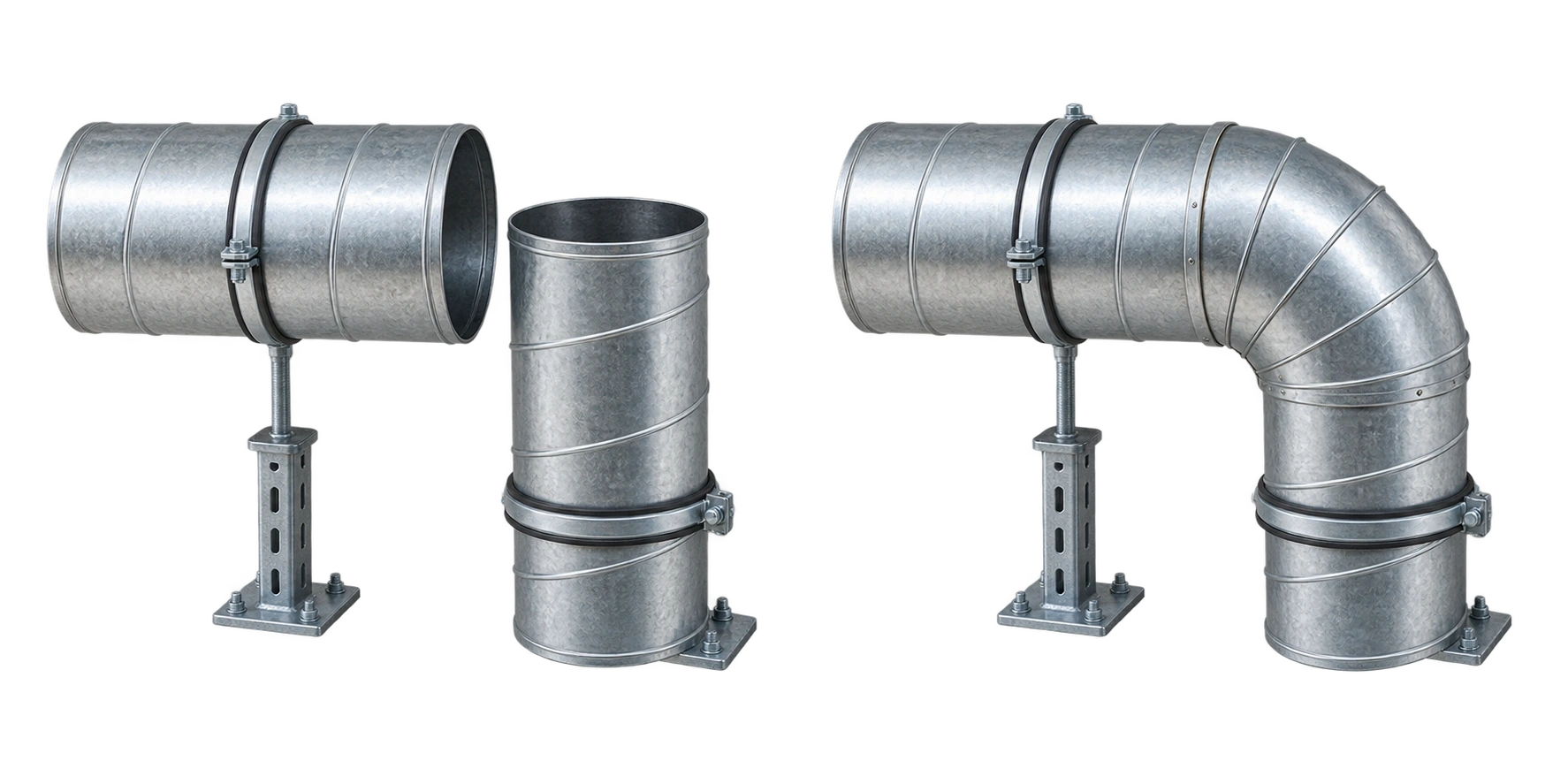

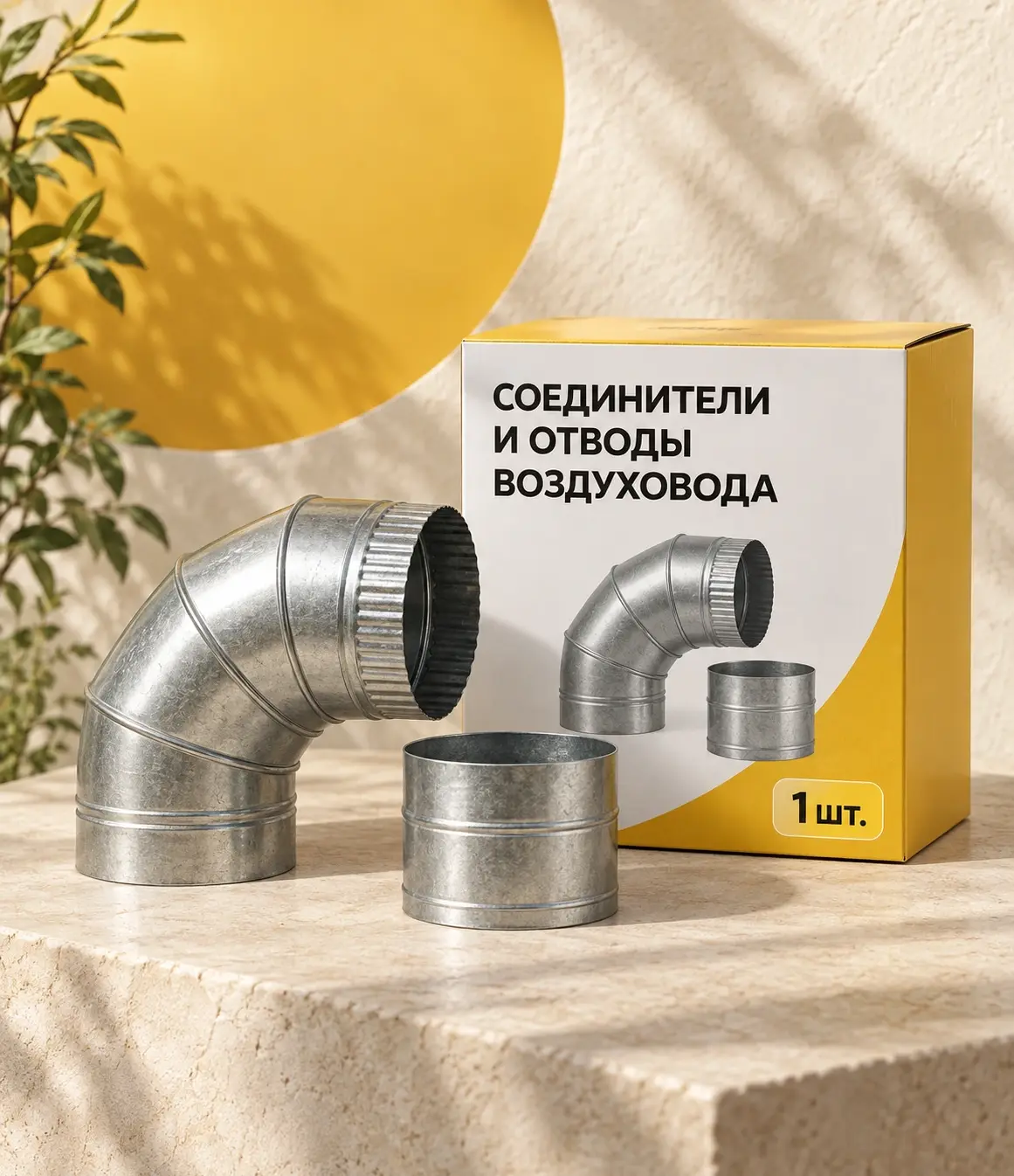

Соединитель продолжает линию, отвод меняет направление
Прямой соединитель связывает совместимые участки на одной оси. Отвод нужен для поворота, переход — для изменения сечения, тройник — для ответвления. Поэтому запись «пять соединителей» без схемы может скрывать пять совершенно разных деталей.

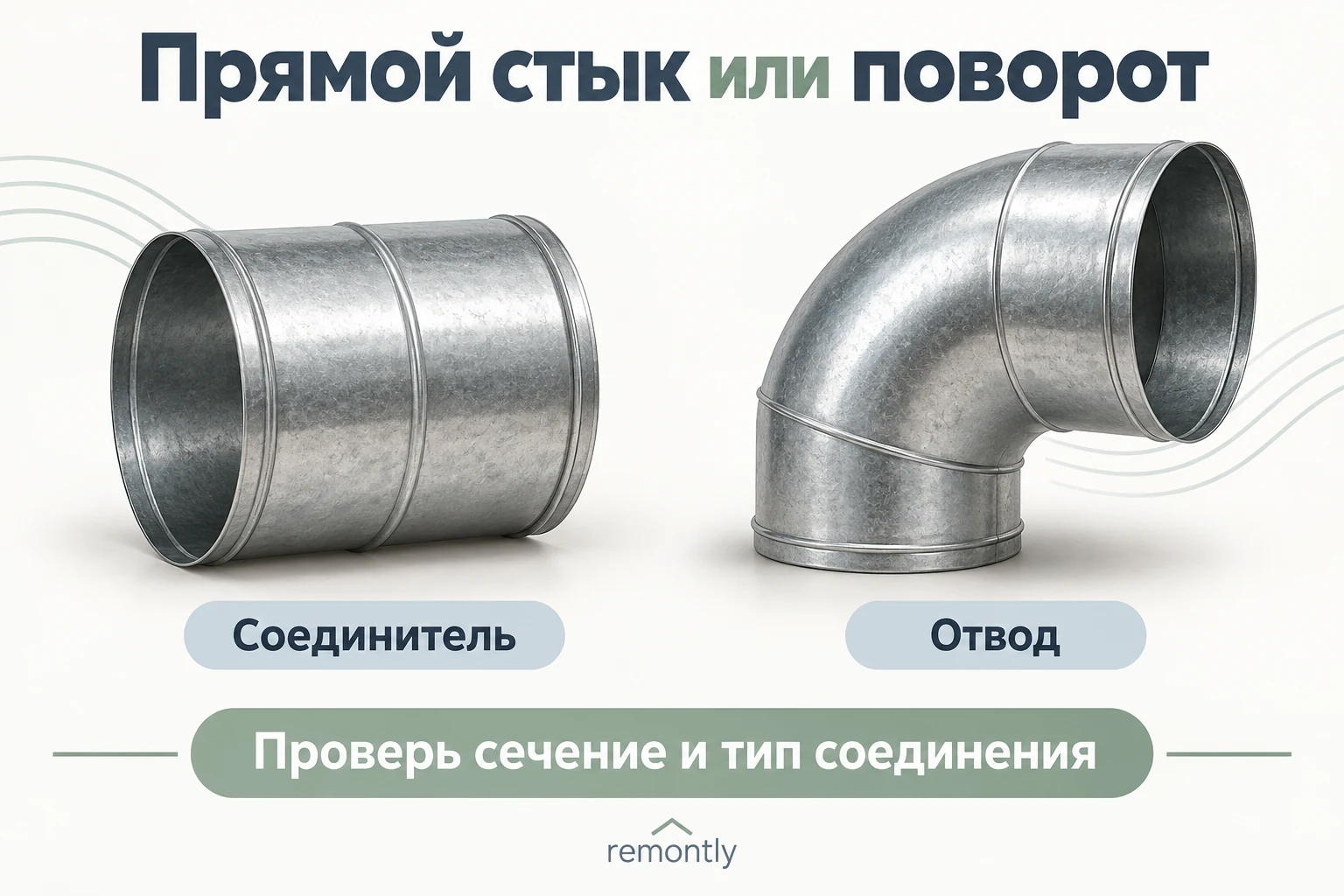

Сравнение на изображении показывает круглые металлические элементы. Для прямоугольных пластиковых и других каналов выбирают собственные детали и способы сборки. Формы, температуры применения и уплотнения нельзя переносить с одного семейства на другое.
Номинального размера недостаточно
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Сечение | Круг и прямоугольник требуют разных деталей | Диаметр либо обе стороны сечения |
| Функция | Поворот и изменение размера не одно и то же | Тип, угол и размеры входа/выхода |
| Концы | Определяют возможность стыковки | Внутреннее/наружное сопряжение по системе |
| Монтажный габарит | Влияет на положение всей трассы | Длины, радиус и глубина вставки |
Например, в документации Lindab отдельно обозначены размеры воздуховодов и входящих в них частей фитинга. Совпадение номинала здесь означает согласованную систему посадок, а не одинаковый измеренный диаметр каждого края.
Пример ведомости для небольшой трассы
Условная схема содержит три прямых соединения двух участков канала, два поворота и один переход к другому сечению. Если выбранная система требует по одному соединителю на каждый из этих трёх прямых стыков, в ведомости будут 3 соединителя + 2 отвода + 1 переход = 6 фитингов.
Этот пример не считает стыки оборудования и не назначает тип уплотнения. Их добавляют после проверки чертежа и комплектации. Метров воздуховода недостаточно, чтобы получить эти шесть деталей: одна и та же длина может иметь разное число поворотов.
До закрытия потолка проверь соединения
Монтажник сверяет трассу, фиксирует и уплотняет стыки по правилам системы. У систем с заводскими уплотнениями и у соединений с отдельной герметизацией разные процедуры. Общий совет «обмотать всё лентой» не заменяет документацию.
До закрытия трассы осмотри доступные стыки, крепления и места обслуживания. Изменения поворотов или сечений согласуй до приёмки: они могут повлиять на работу вентиляции. Исполнитель должен проверить результат способом, предусмотренным для системы.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
На каждый стык нужен отдельный соединитель?
Нет. Некоторые фитинги входят непосредственно в воздуховод, другие соединяются через дополнительную деталь. Количество определяют по типам концов и схеме сборки.
Можно заменить один отвод двумя другими?
Не автоматически: изменятся габарит, число соединений и сопротивление трассы. Вариант согласуют с проектом вентиляции, а не только с доступностью товара.
Лента заменяет крепление стыка?
Уплотнение и механическая фиксация выполняют разные задачи. Следуй инструкции выбранной системы; наличие ленты само по себе не подтверждает надёжность соединения.
