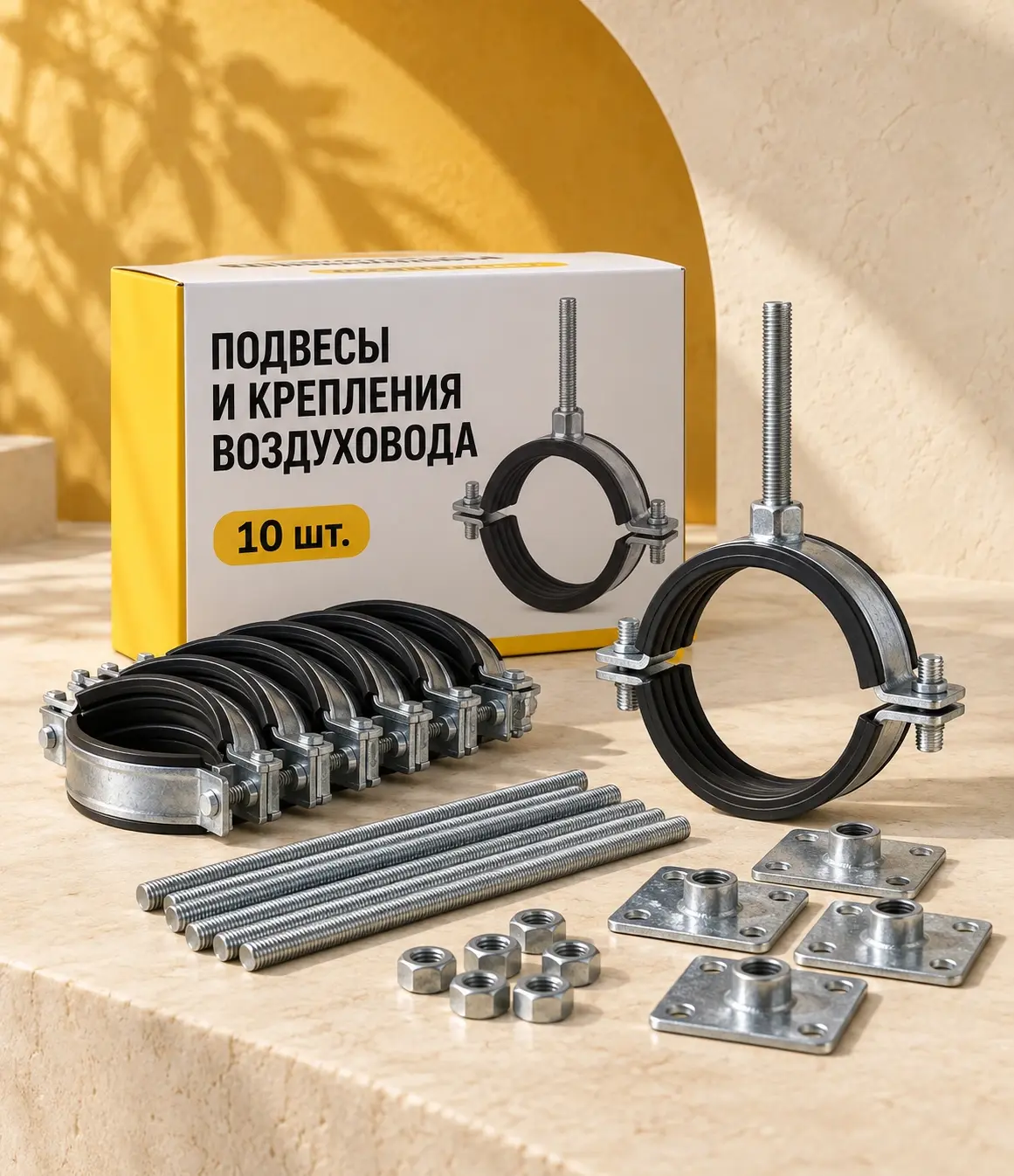

Подвесы и крепления воздуховода
Разделяем опору канала и крепление к основанию
Простыми словами

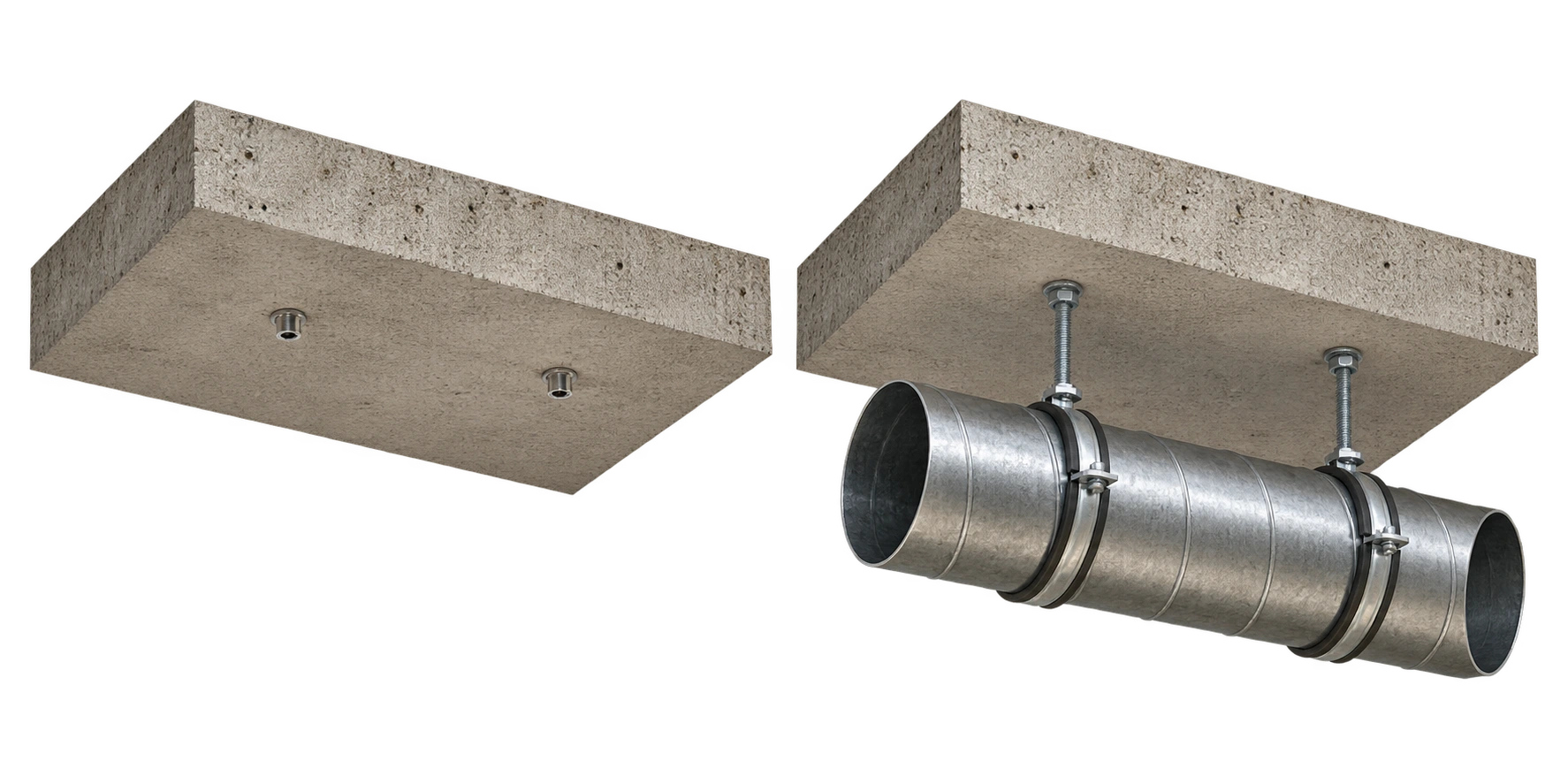

Удерживают воздуховод на месте
Крепления поддерживают канал по заданной трассе. Их подбирают по массе воздуховода и типу основания.
Учтите изоляцию и дополнительные элементы. Крепления согласуйте до закрытия отделкой.

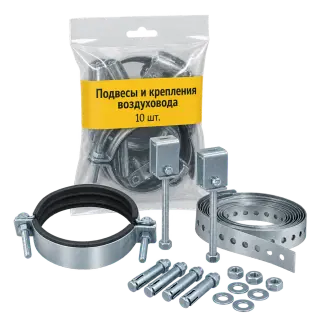

- Фасовка
- 10 шт.
- Назначение
- Опора канала
- Применение
- Вентиляция
Что проверить у креплений вентиляции
- 01
Геометрию канала
Зафиксируйте форму, размеры и наличие изоляции.
- 02
Полный узел
Сверьте опору, тяги, соединители и анкеры с монтажной схемой.
- 03
Условия и нагрузку
Уточните массу поддерживаемых элементов и требования конкретной системы, включая специальные режимы при их наличии.
Перенесите монтажную схему в ведомость деталей
Разделите опоры, тяги и крепёж к основанию, затем проверьте их совместимость и комплектность.

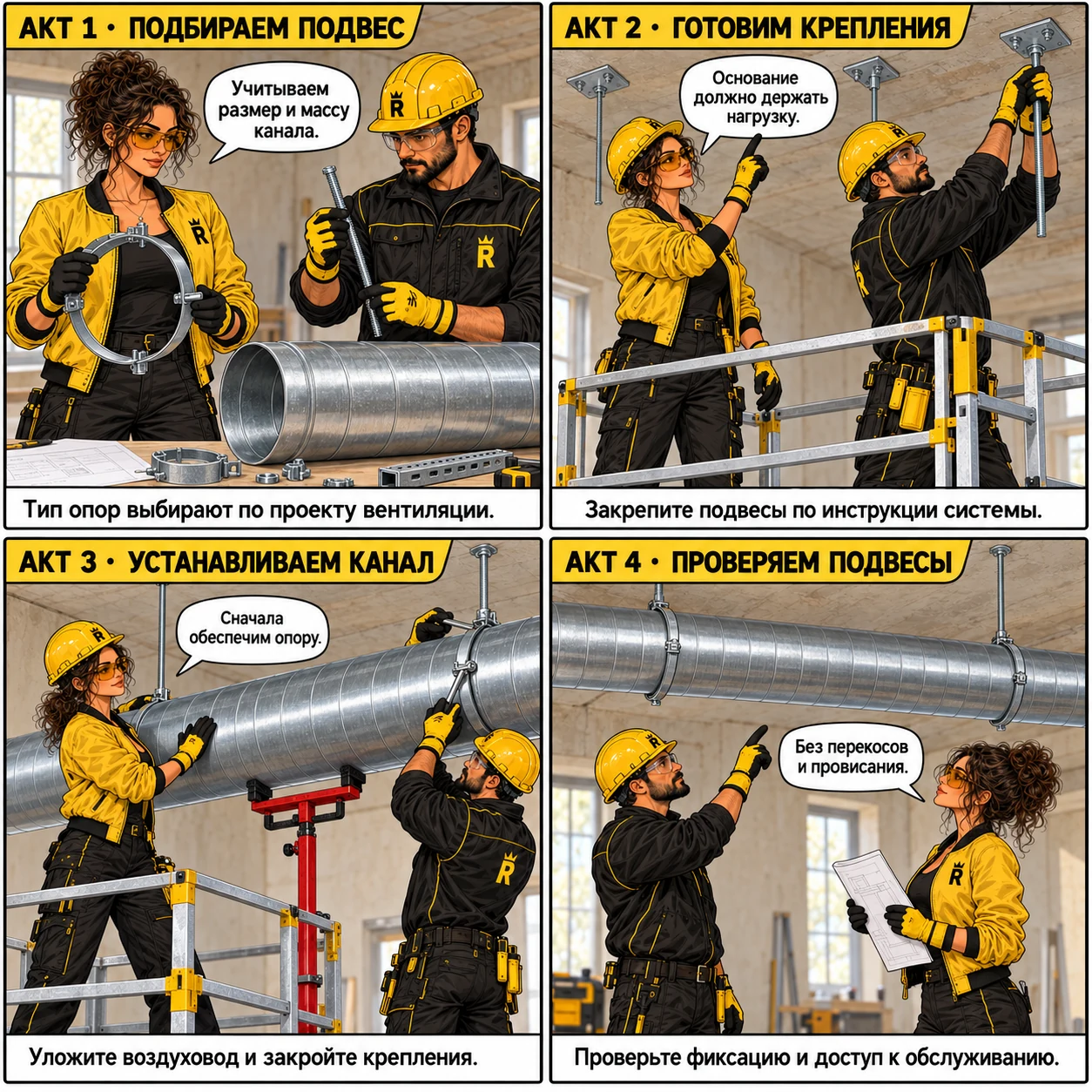

Подбираем подвес
Тип опор выбирают по проекту вентиляции.
Готовим крепления
Закрепите подвесы по инструкции системы.
Устанавливаем канал
Уложите воздуховод и закройте крепления.
Проверяем подвесы
Проверьте фиксацию и доступ к обслуживанию.
Крепления воздуховодов: форма канала, опоры и комплектность
Похожий диаметр крепления ещё не подтверждает пригодность узла. В расчёте учитывают воздуховод, изоляцию, соединения и дополнительные элементы, а также условия, для которых предназначена система.

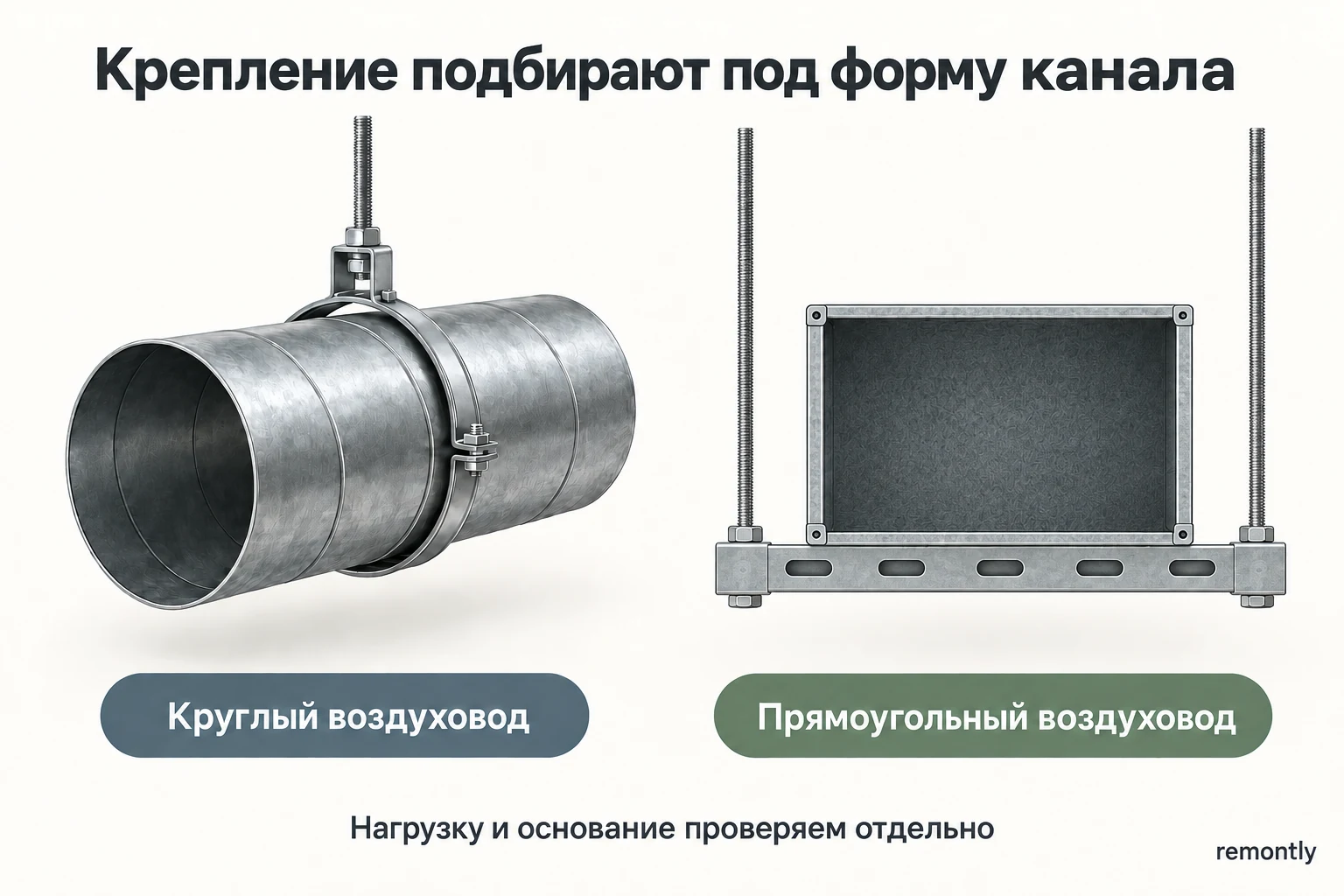

Форма канала определяет вид опоры
Круглый воздуховод может опираться на подходящее кольцо, прямоугольный — на предусмотренную траверсу или другой узел. На иллюстрации сравниваются типы опор без задания нагрузки и шага установки.
Крепление к строительному основанию проверяют отдельно. Надёжное кольцо не компенсирует неподходящий анкер, а прочный анкер не подтверждает несущую способность всей собранной подвески.
Ведомость должна описывать весь узел
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Канал и опора | Сечение и изоляция меняют конструкцию контакта | Тип опоры и размеры канала |
| Тяги и соединители | Количество и длина зависят от схемы | Детали на одну точку и рабочие размеры |
| Основание | Крепёж выбирают под фактическую несущую конструкцию | Тип основания и согласованный крепёж |
Пример: восемь траверс и шестнадцать тяг
Допустим, в согласованной ведомости указано восемь опорных узлов, каждый с одной траверсой и двумя тягами. Потребуется восемь траверс и шестнадцать тяг заданных длин. Если конкретные тяги продаются по десять штук, их покупают двумя пачками.
Это не означает, что двух пачек достаточно для всей подвески. Анкеры, гайки, шайбы и соединители сверяют отдельными позициями по спецификации. Число восемь взято из готовой схемы, а не вычислено делением произвольной длины воздуховода на универсальный шаг.
Что проверить до закрытия потолка
Сопоставьте фактическую трассу с монтажной схемой, особенно у поворотов и оборудования. Не добавляйте к креплениям вентиляции посторонние нагрузки без согласованного решения.
Проверьте сохранность изоляции и доступ к предусмотренным обслуживаемым элементам. До отделки сохраните фотографии расположения опор. Если изменился канал, его изоляция или оборудование, пересмотрите узлы, а не только количество крепежа в покупке.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Круглый канал можно держать любым хомутом нужного диаметра?
Размер — только часть проверки. Нужны подходящие назначение, нагрузка, крепление к тяге и условия эксплуатации.
Шаг подвесов можно взять одинаковым для всей трассы?
Без расчёта и схемы — нет. Прямые участки, повороты и дополнительные элементы могут требовать разных решений.
Подвес ставят поверх теплоизоляции?
Положение опоры зависит от системы. Например, Lindab для ряда круглых подвесных колец рекомендует размещение внутри изоляции; переносить это решение на любой узел нельзя.
