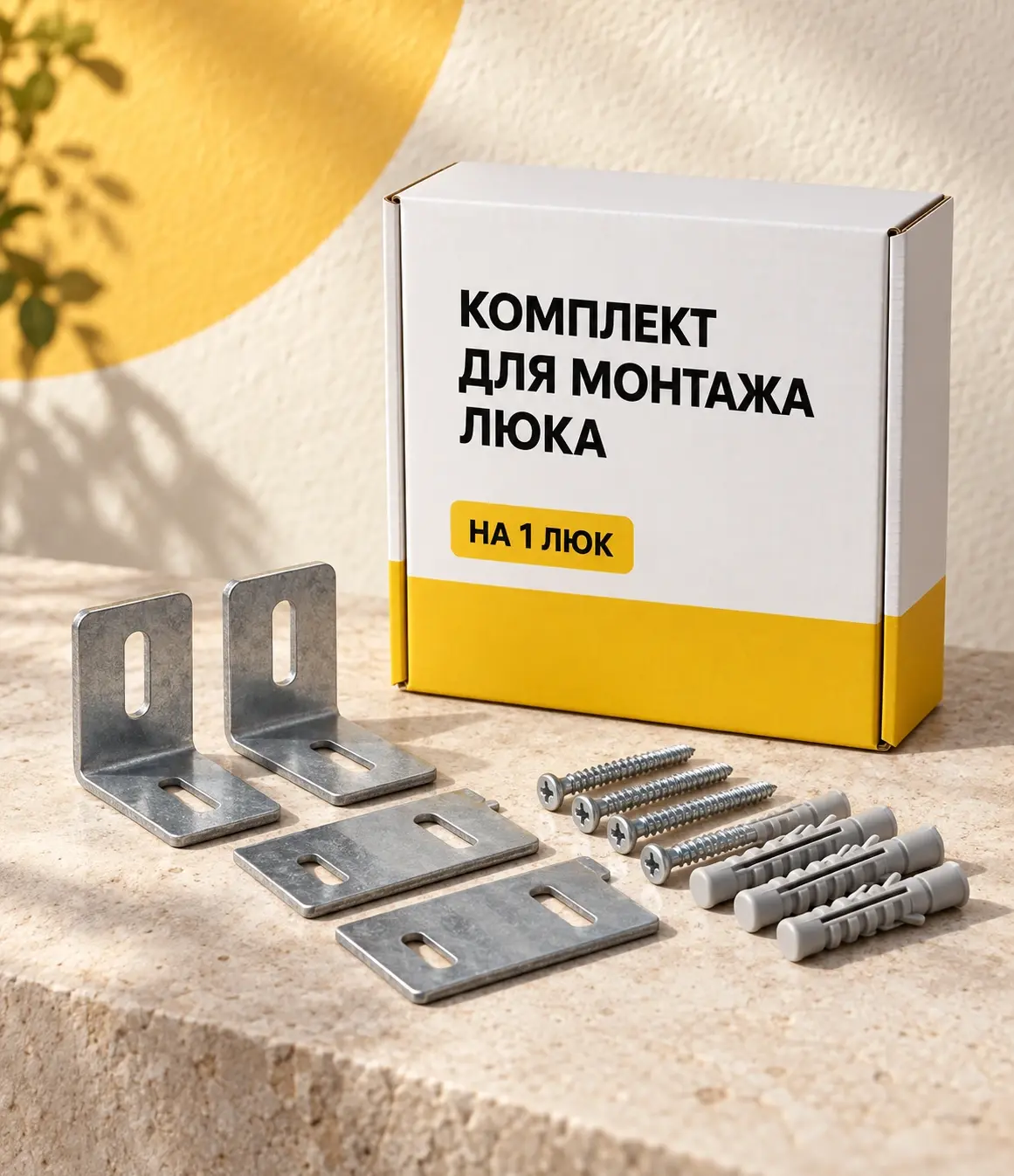

Комплект для монтажа ревизионного люка
Учитываем проём, облицовку и доступ
Простыми словами

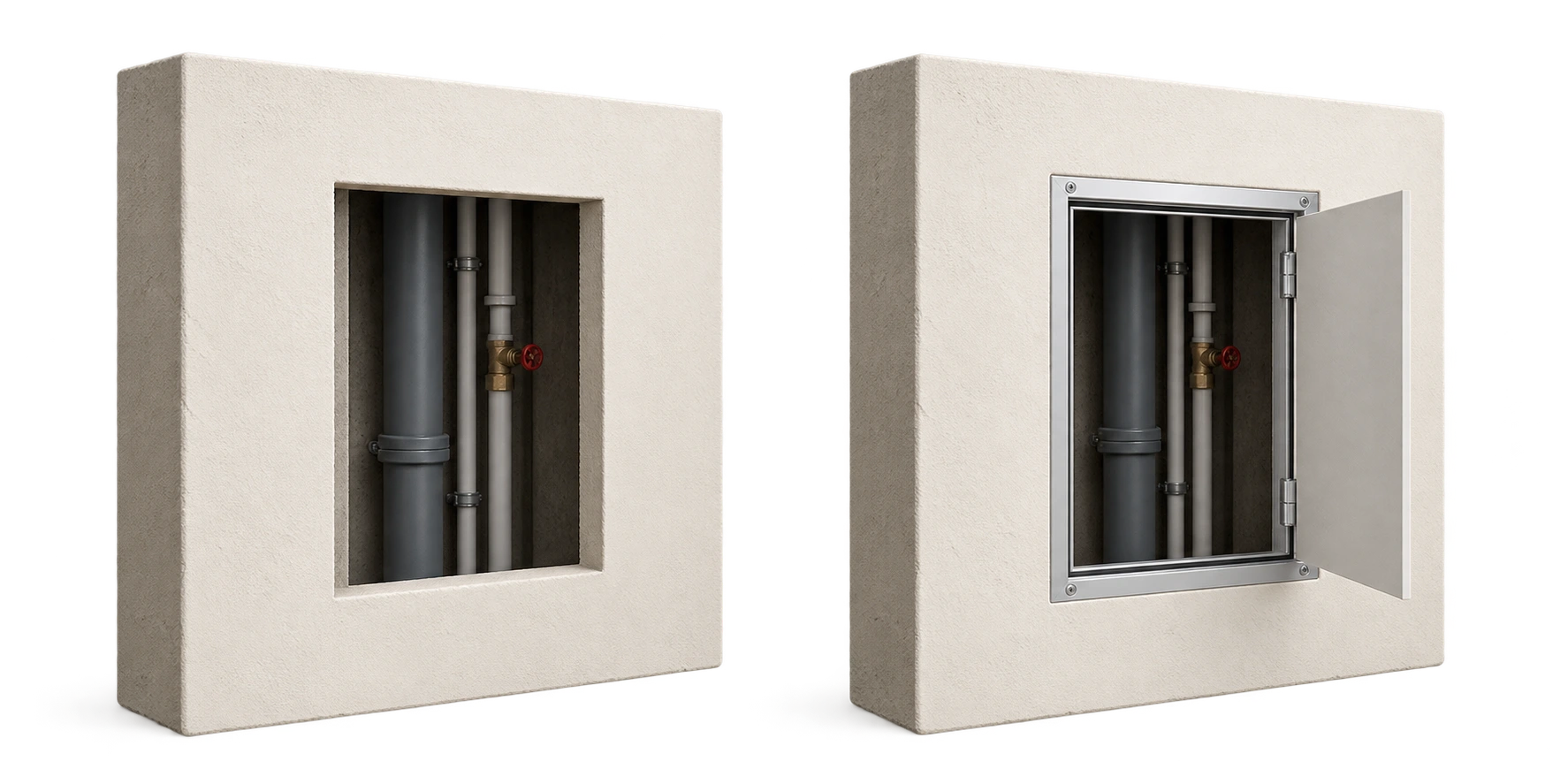

Помогает установить люк
Крепёж и монтажные детали удерживают раму в проёме. Через дверцу остаётся доступ к коммуникациям.
Состав подбирают под люк и стену. Дверца должна свободно открываться.
- Фасовка
- на 1 люк
- Назначение
- Монтаж люка
- Применение
- Проём стены
Проверь доступ до покупки люка
- 01
Монтажный и полезный проём
Размер рамы, размер выреза и проход для обслуживания могут различаться. Запиши все три значения по чертежу выбранной модели.
- 02
Основание для крепления
Кладка, каркасная перегородка и короб требуют разных узлов. Рама должна крепиться к предусмотренной опоре, а не удерживаться только отделкой.
- 03
Вес и движение дверцы
У люка под облицовку учитывают разрешённые массу, толщину и свесы отделки. Проверь соседнюю стену, тумбу и трубы на пути открывания.
Сначала проверяем доступ, потом закрываем короб
Согласуем проём и опору рамы, монтируем люк, проверяем механизм и повторяем проверку после отделки.

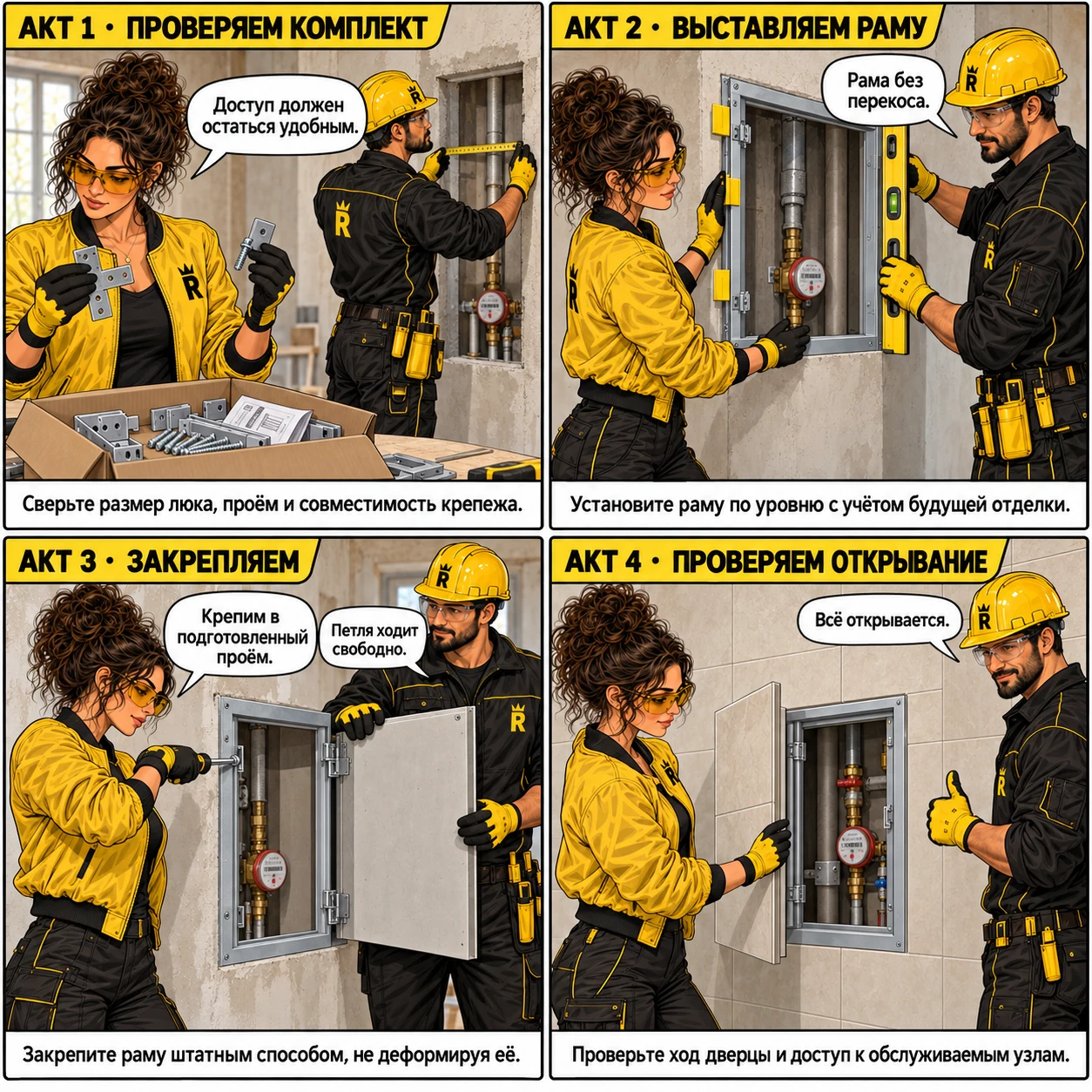

Проверяем комплект
Сверьте размер люка, проём и совместимость крепежа.
Выставляем раму
Установите раму по уровню с учётом будущей отделки.
Закрепляем
Закрепите раму штатным способом, не деформируя её.
Проверяем открывание
Проверьте ход дверцы и доступ к обслуживаемым узлам.
Монтаж ревизионного люка: проём, открывание и состав комплекта
Проверим три вещи до зашивки: как закрепляется рама, сколько места остаётся для работы внутри и не перекрывает ли мебель движение дверцы. Это помогает выбрать размеры и не покупать крепления повторно.

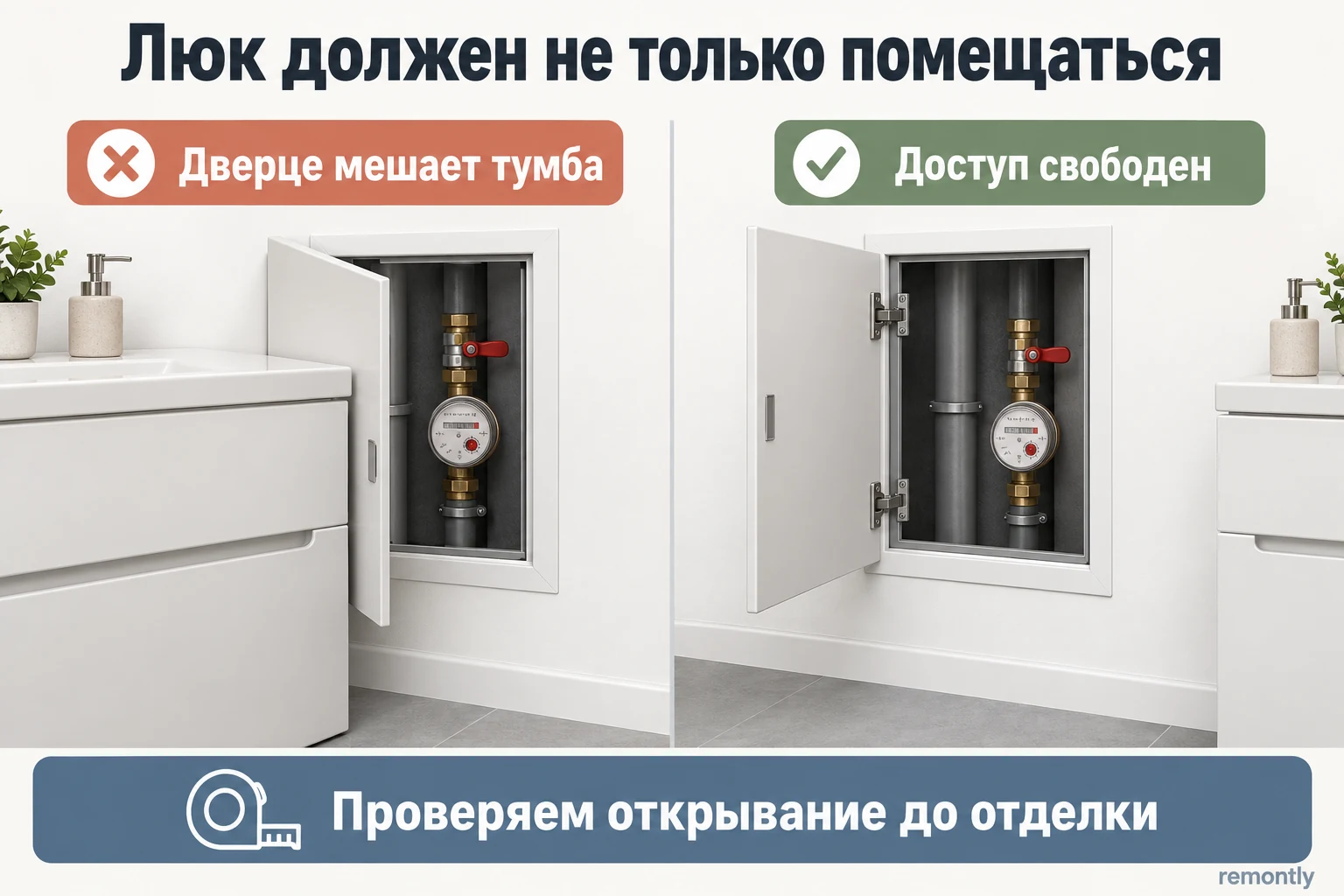

Доступ проверяют вместе с будущей обстановкой
Люк может свободно открываться в пустой ванной и упираться в тумбу после её установки. На плане отмечают не только закрытую дверцу, но и траекторию её движения, выступы облицовки и место для инструмента. Макет габаритов помогает обнаружить конфликт до зашивки.
Посмотри также внутрь: оборудование не должно перекрывать петлю и замок люка. Для сменных фильтров учитывают направление снятия колбы. Размер отверстия для взгляда на счётчик и размер для замены этого счётчика могут быть разными.
Три размера вместо одного
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Габарит рамы | Определяет место изделия в стене | Внешние размеры и глубину |
| Монтажный проём | Нужен для подготовки основания | Размер выреза и монтажные условия |
| Полезный доступ | Определяет возможность обслуживания | Проход при открытой дверце |
У модели под плитку отдельно проверяют ограничения облицовки. Допустимый вес одной модели нельзя переносить на другую, а угол открывания может зависеть от свесов отделочного материала.

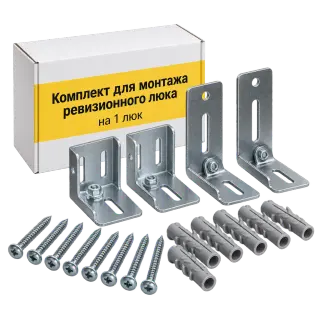

Что считать в комплекте на один люк
Составь перечень рамы, предусмотренной опоры, креплений, регулировочных принадлежностей и материалов отделки. Затем отметь, что уже поставлено изготовителем. Это исключает ситуацию, когда крепёж купили дважды, а опору рамы не учли совсем.
Условный пример: для двух люков нужны два разных монтажных набора по их спецификациям. Если необходимые крепления одного люка уже входят в его поставку, докупить требуется один набор для второго. Количество креплений внутри набора не задают одинаковым для любого размера.
Что принять до и после отделки
До зашивки проверяют положение и закрепление рамы, диагонали и работу механизма по инструкции. Дверца должна работать без принудительного изгиба рамы. Положение проёма согласуют с раскладкой отделки.
После облицовки проверяют открывание повторно: новая толщина и масса меняют условия. Шов по периметру оформляют способом, который допускает дальнейшее открывание. Его нельзя просто заполнить как неподвижный стык и считать доступ сохранённым.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Можно выбрать люк ровно по размеру плитки?
Сначала проверь размеры модели, разрешённую облицовку и полезный доступ. Совпадение с плиточной сеткой удобно, но не должно мешать обслуживанию оборудования.
Монтажный комплект включает сам люк?
Не обязательно. В этой позиции учитываются принадлежности для монтажа; фактический состав сверяют с продавцом и поставкой люка. Раму, дверцу и отделочные материалы нельзя считать включёнными по названию.
Достаточно, что дверца приоткрывается?
Нет, нужен доступ для запланированных операций: поворота крана, снятия фильтра или замены прибора. Требуемое пространство согласуют с сантехником до отделки.
