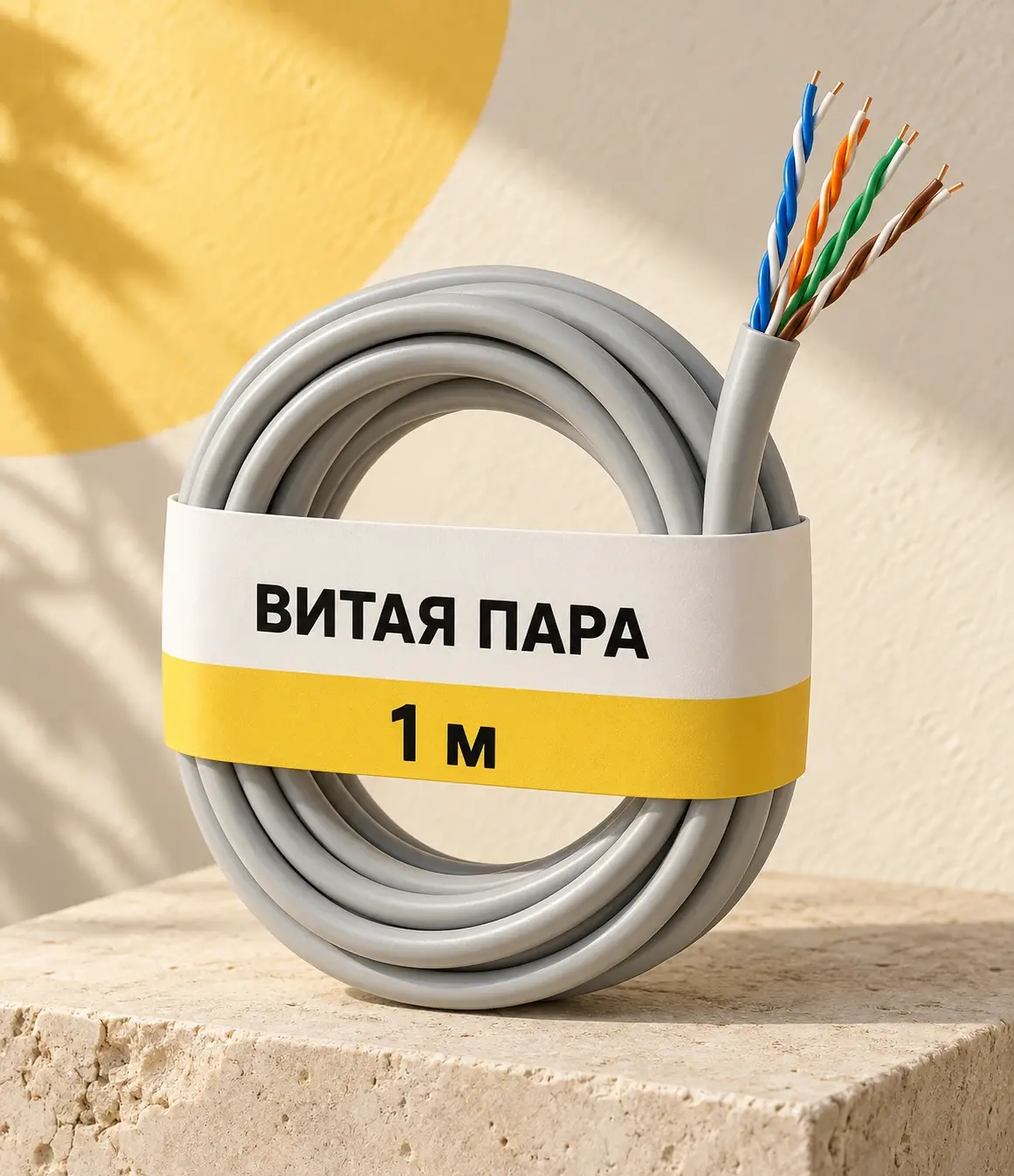

Кабель витая пара
Планируем линию от оборудования до розетки
Простыми словами

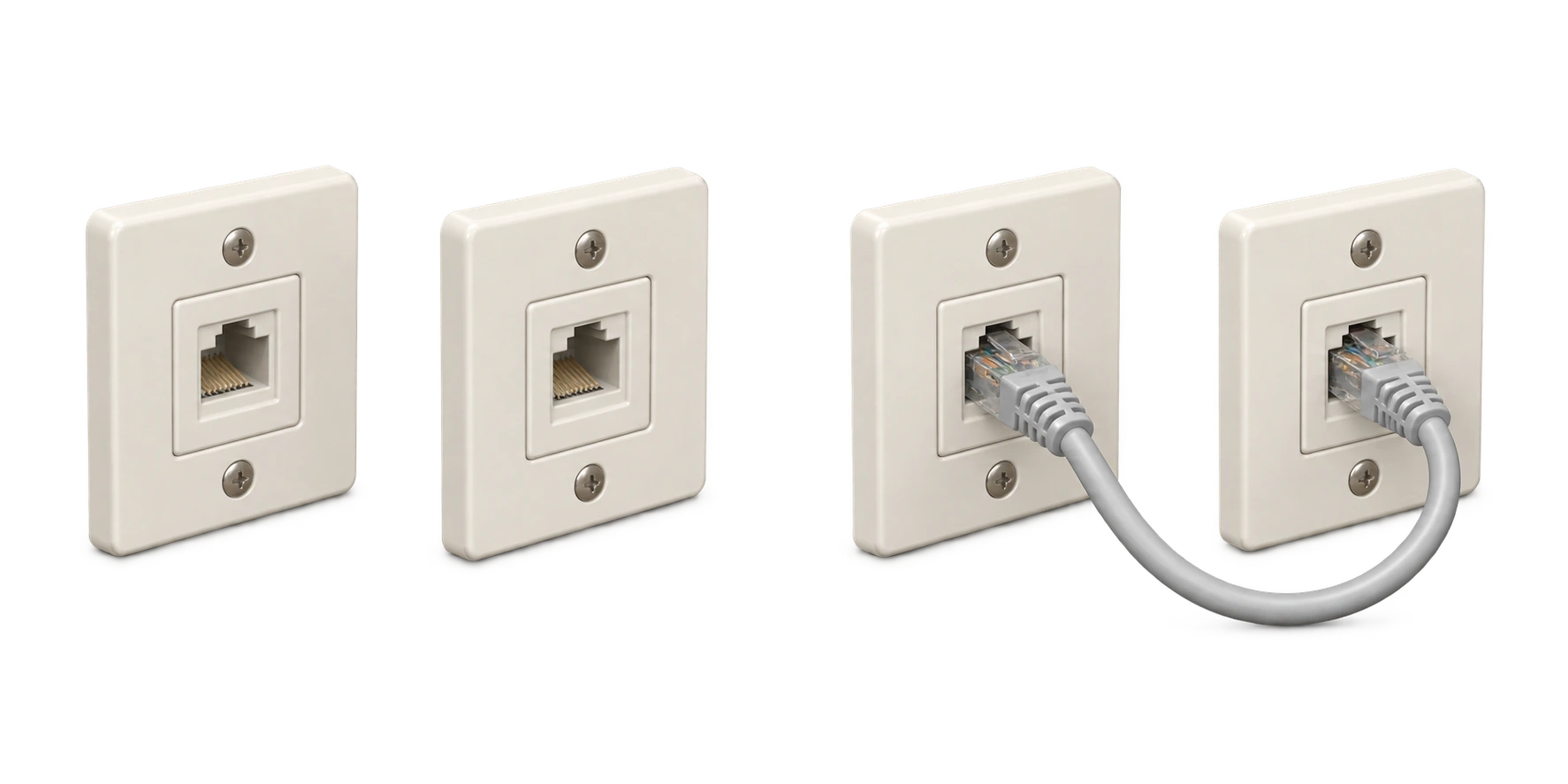

Соединяет устройства в сеть
Витая пара прокладывается между сетевыми точками. Кабель и разъёмы подбирают под проект сети.
Проверьте категорию, материал жил и исполнение. Длину считайте по трассе с запасом на подключение.
- Единица расчёта
- 1 м
- Назначение
- Передача данных
- Подбор
- По категории сети

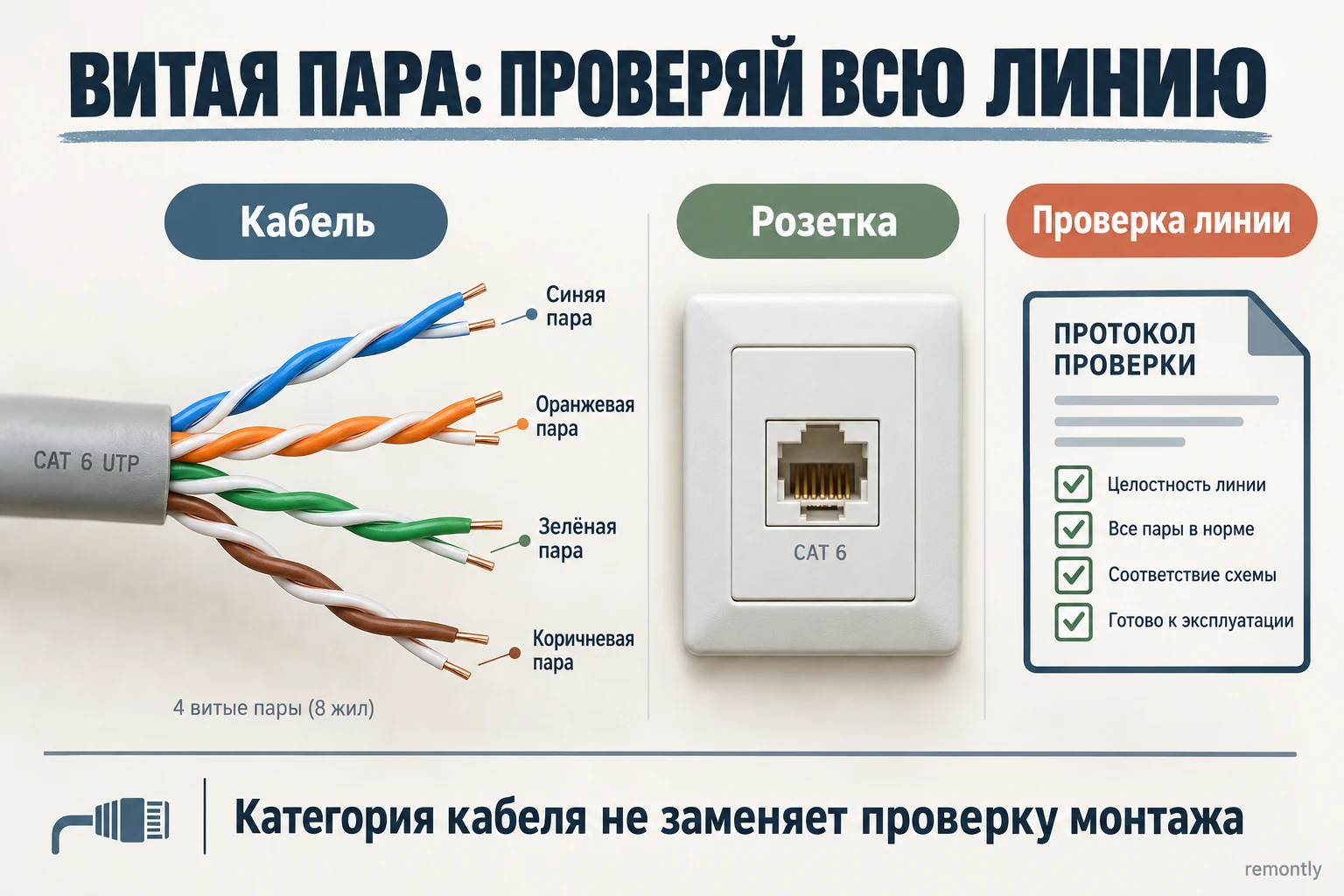

Проверь кабель вместе с окончаниями
- 01
Кабель и жила
Сверь категорию, материал жил, исполнение для стационарной прокладки или гибкого шнура и допустимую среду. CCA — не то же самое, что медная жила.
- 02
Розетки и оборудование
Уточни требуемую скорость и питание PoE, если оно нужно. Разъёмы должны соответствовать категории и конструкции выбранного кабеля.
- 03
Трасса и проверка
Измерь реальный маршрут, проходы и окончания. Заранее определи проверку готовой линии: простая прозвонка не подтверждает все параметры передачи.
Что проверить до закрытия сетевой трассы
Соблюдай требования к изгибу, натяжению и заделке выбранной системы. До закрытия отделкой проверь и подпиши линии.

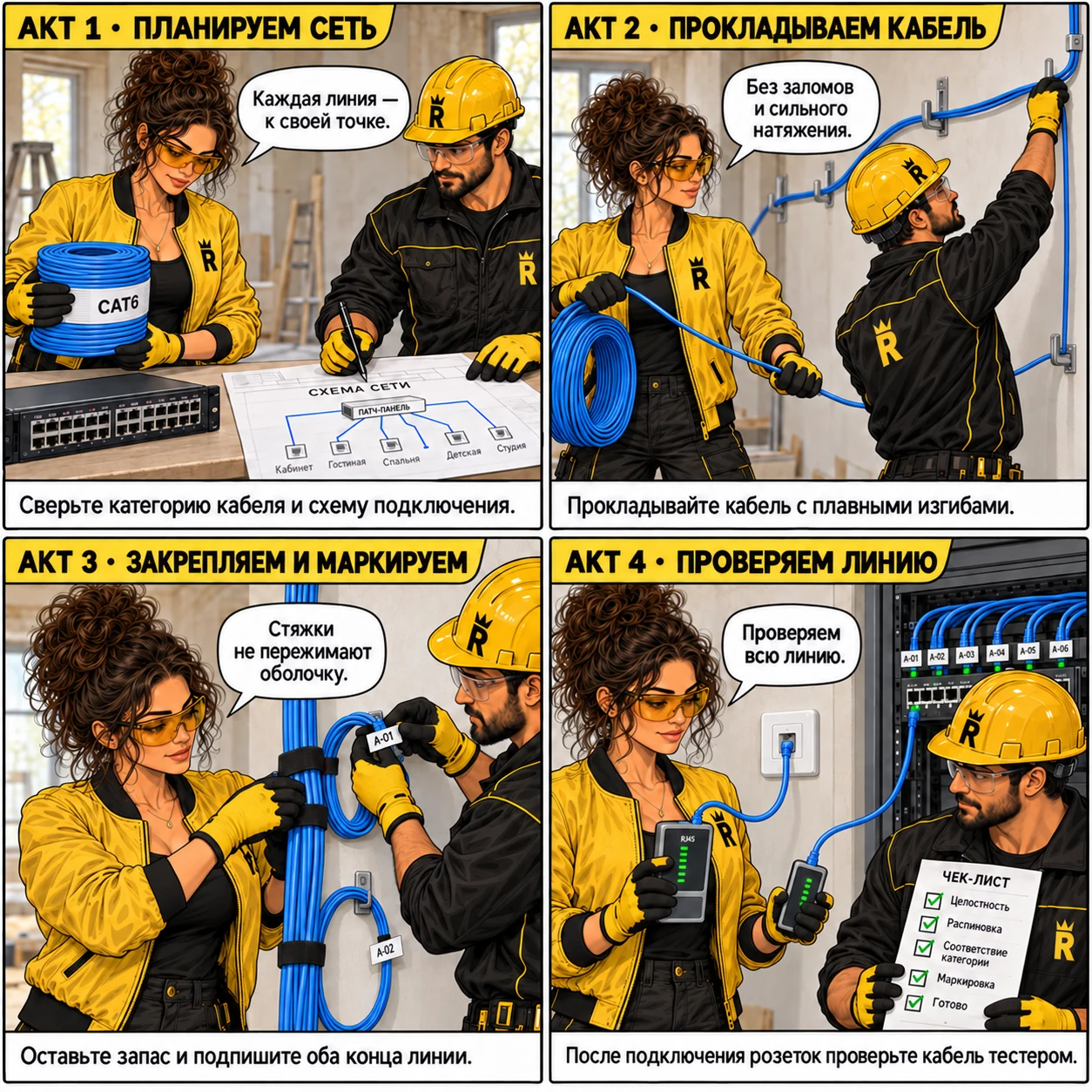

Планируем сеть
Сверьте категорию кабеля и схему подключения.
Прокладываем кабель
Прокладывайте кабель с плавными изгибами.
Закрепляем и маркируем
Оставьте запас и подпишите оба конца линии.
Проверяем линию
После подключения розеток проверьте кабель тестером.
Витая пара для квартиры: категория, жилы, розетки и проверка
Витую пару выбирают для всей линии: вместе с розетками, разъёмами и сетевым оборудованием. Категория на оболочке не исправит повреждённый кабель или плохую заделку. До отделки полезно составить схему точек и договориться, как будет проверен результат.
Покупай линию, а не надпись на бухте
Перед выбором запиши точки подключения: рабочее место, телевизор, точка доступа, камера. Для каждой важны путь кабеля, интерфейс устройства и питание, если оно передаётся по сети. От этой схемы переходят к категории и исполнению, а не наоборот.
Чем похожие кабели могут различаться
| Что сравнить | Почему это важно | Что сделать |
|---|---|---|
| Медь или CCA | Материалы проводника имеют разные свойства | Получить документ на конкретный кабель |
| Стационарный или гибкий | Разная конструкция требует подходящих окончаний | Согласовать кабель и разъёмы |
| Категория и исполнение | Одной цифры категории недостаточно | Проверить всю линию и условия прокладки |
Fluke Networks отдельно разбирает проблему CCA-кабелей, которые выдают за категорийные медные. Маркировка без подтверждения не исключает подмену. Для приёмки полезнее паспорт бухты и результат проверки, чем обещание продавца «гигабит точно потянет».
Длину считают от точки до точки
Условный маршрут включает 2 м от шкафа, 6 м по коридору, 4 м по комнате и 1 м спуска: всего 13 м. Если для окончаний согласовано суммарно ещё 1,2 м, закупочная длина этой линии — 14,2 м до округления продавцом. Припуски в примере не являются универсальной нормой.
Каждую линию запиши отдельно, затем суммируй. Для обычных категорийных медных линий различают постоянную линию и канал со шнурами; их длины не следует смешивать. Ограничение проверяют по категории, приложению и выбранной системе, а не только по длине купленной бухты.
Проверка до закрытия трассы
Не допускай заломов и пережатия оболочки, соблюдай допустимые изгибы и усилия по документации. Маркируй оба конца одним обозначением. Если точки поменяли после замера, обнови схему, а не оставляй неизвестные удлинения внутри отделки.
При сдаче проверь соответствие точек схеме и результаты согласованных измерений. Прозвонка может найти перепутанные или оборванные проводники, но не подтверждает всю категорию. Сохрани отчёт и подписи линий: это упростит поиск проблемы, если позднее поменяется оборудование.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Если купить категорию выше, интернет станет быстрее?
Не обязательно. Скорость ограничивают также оборудование, тариф, другие участки сети и качество монтажа. Кабель выбирают под требуемую линию целиком.
CCA можно считать обычной медной витой парой?
Нет. Это омеднённый алюминий с другими свойствами. Для заявленной категории и PoE нужны подтверждённые характеристики подходящего кабеля, а не внешне похожая оболочка.
Экран всегда лучше?
Экранированная линия требует соответствующих компонентов и правильного выполнения системы. Случайный экранированный кабель с неподходящими окончаниями не является готовым улучшением сети.
