Розетка для компьютерной сети
Проводное подключение там, где оно нужно
Простыми словами

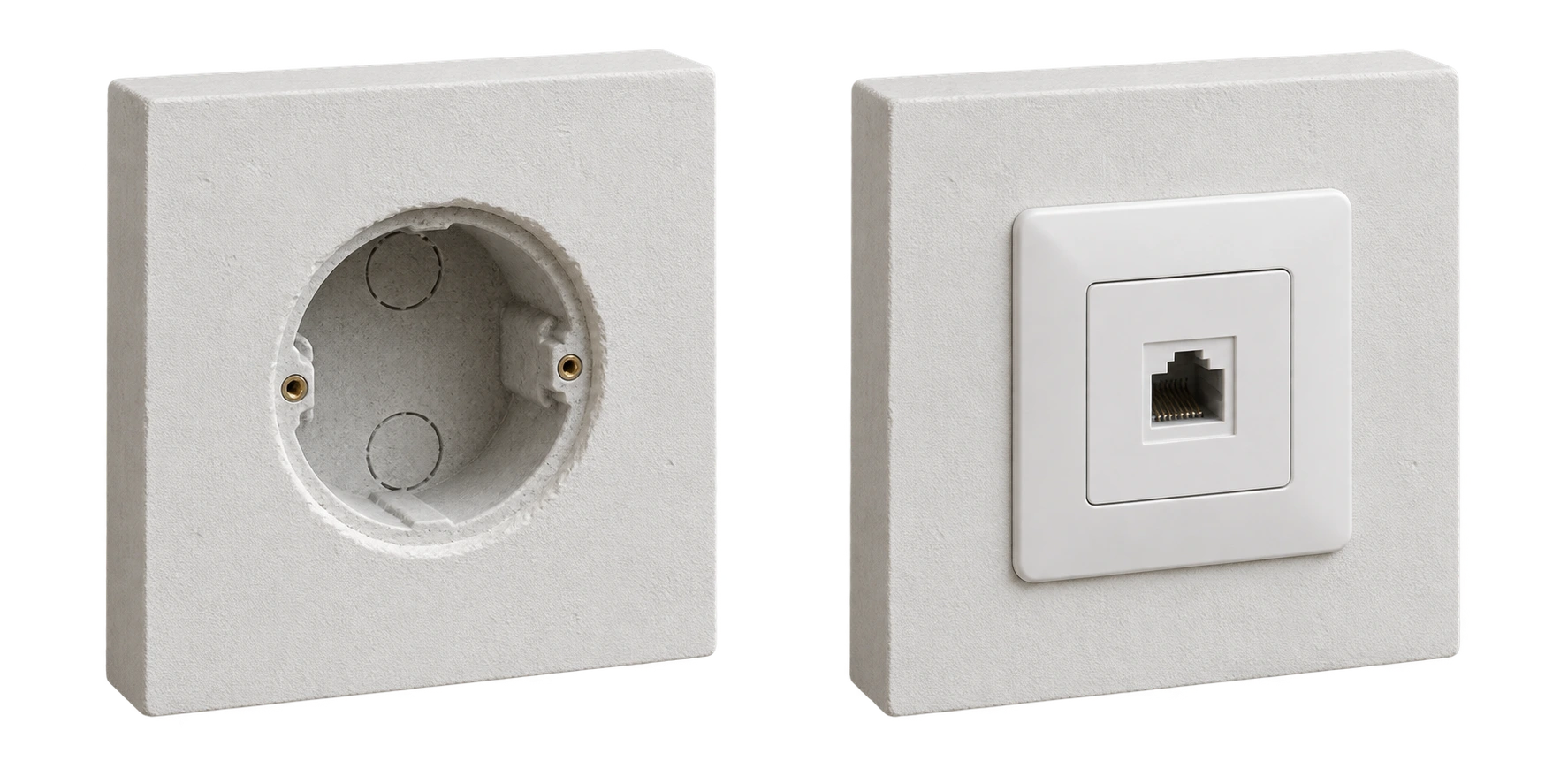

Даёт точку подключения к сети
Розетка завершает кабельную линию и позволяет подключить устройство. Механизм выбирают под категорию кабеля и рамку.
Сверьте число портов и тип подключения. После монтажа проверьте всю линию.
- Количество
- 1 шт.
- Назначение
- Сетевая линия
- Применение
- Подключение устройств
Что уточнить до выбора механизма
- 01
Порты и линии
Отметь рабочий стол, телевизор и другие точки. Для независимых обычных Ethernet-подключений заранее предусматривают соответствующие кабельные линии.
- 02
Категория и экран
Сверь маркировку кабеля и требования проекта: механизм, патч-панель и шнуры должны подходить выбранной системе.
- 03
Комплект и глубина
Уточни, входят ли рамка, суппорт и накладка. Оставь место для механизма и допустимого изгиба кабеля в монтажной коробке.

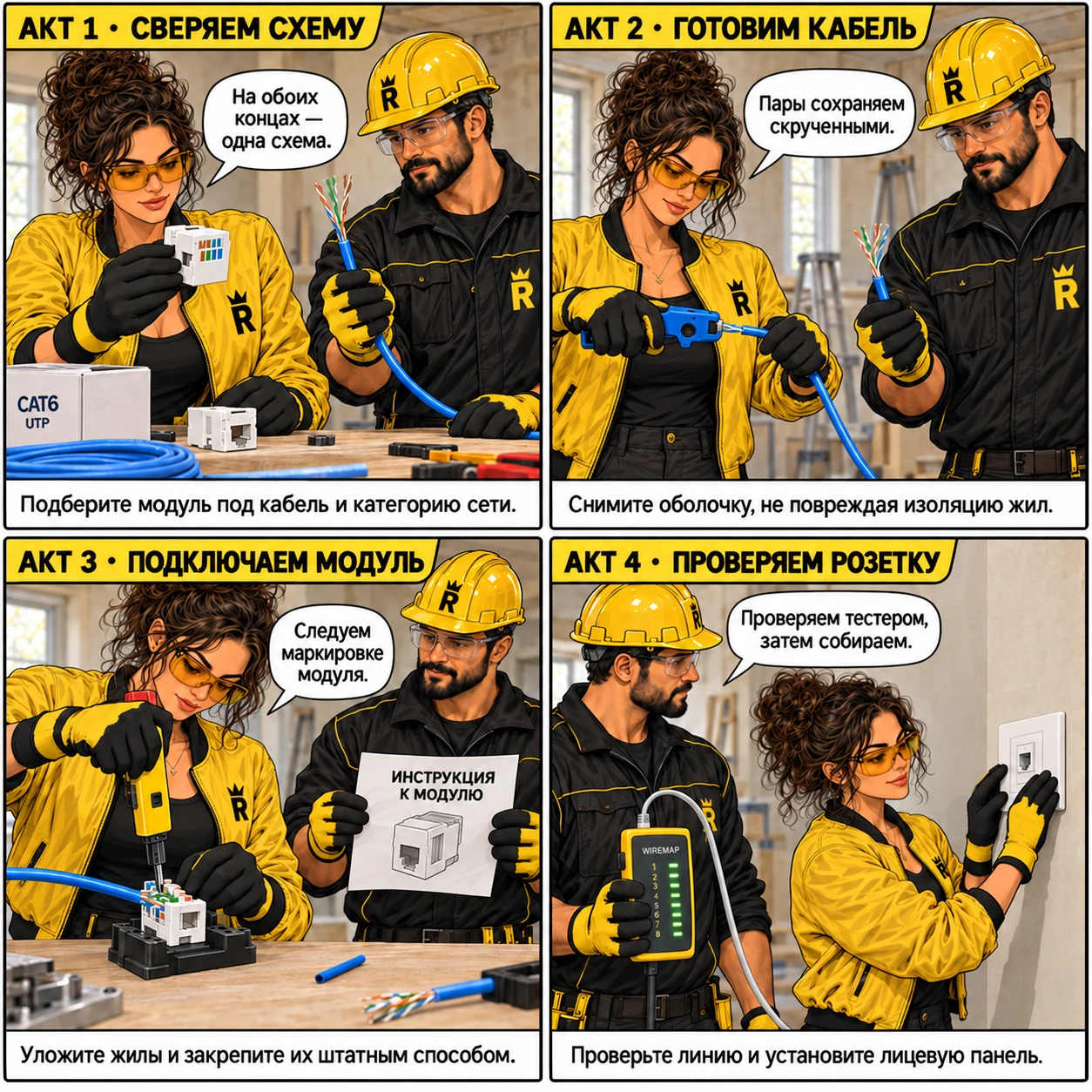

Как подготовить и проверить сетевую точку
Сначала согласуют линии и механизмы, затем выполняют заделку и проверяют каждое подключение.
Сверяем схему
Подберите модуль под кабель и категорию сети.
Готовим кабель
Снимите оболочку, не повреждая изоляцию жил.
Подключаем модуль
Уложите жилы и закрепите их штатным способом.
Проверяем розетку
Проверьте линию и установите лицевую панель.
Сетевая розетка RJ45: порты, категория и совместимость
У сетевой розетки выбирают не только цвет лицевой панели. Важны категория кабельной системы, экранирование, способ заделки и количество портов. Разберём, что посчитать по плану комнаты и как проверить комплект до монтажа.

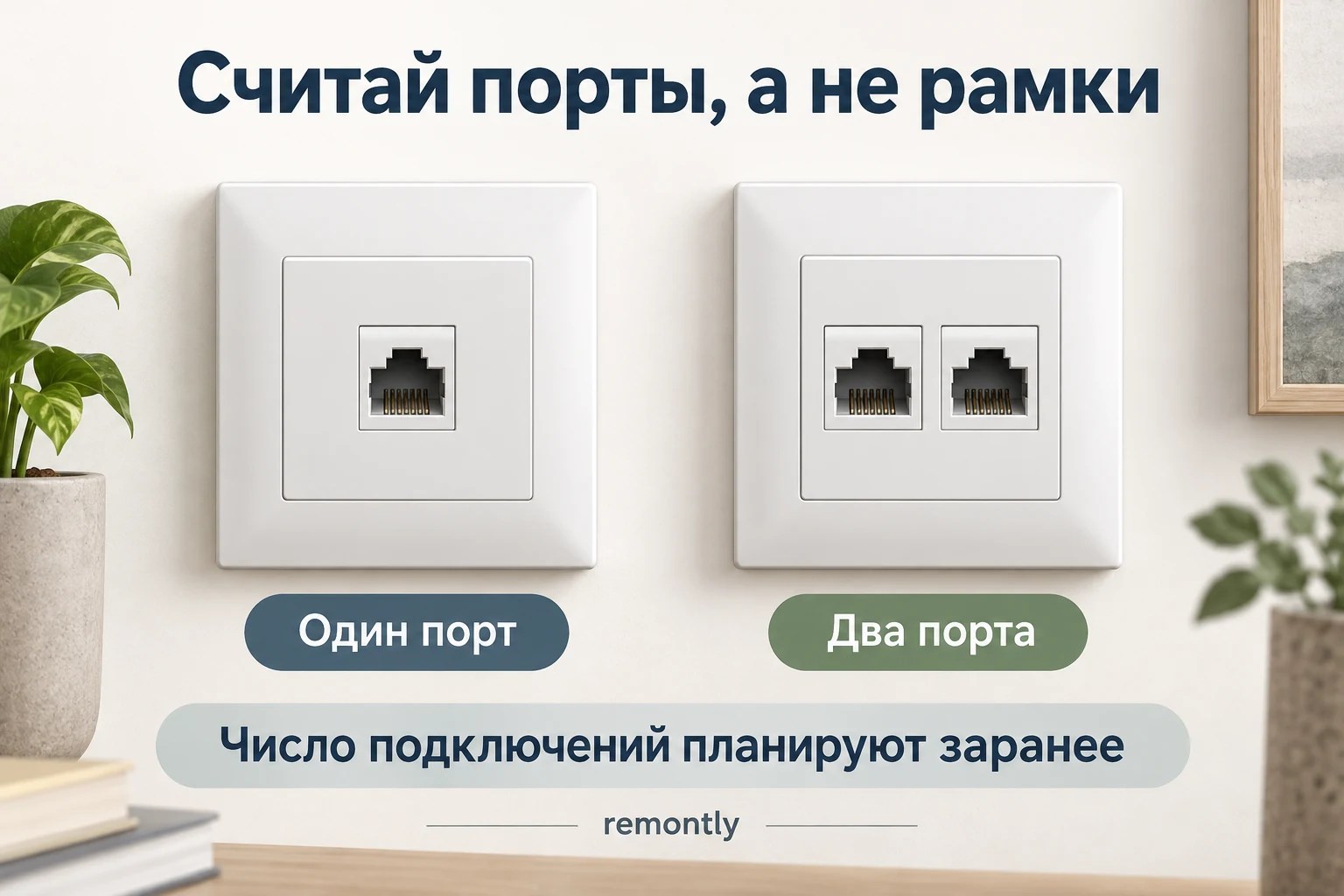

Одна рамка может содержать разные подключения
За рабочим столом могут понадобиться два проводных подключения, а возле телевизора — ещё одно. Считай именно порты. В выбранной серии это могут быть отдельные механизмы, два модуля в общей рамке или готовое двухпортовое изделие. Внешнее сходство не означает одинаковую комплектацию.
План мебели помогает выбрать расположение: штекер со шнуром занимает место за столом и телевизором. До отделки отметь точку выхода, направление подключения и доступ к защёлке. Розетка за неподвижным шкафом неудобна даже при безупречной скорости.
Категория, экран и рамка решают разные задачи
Категория относится к характеристикам кабельной системы, экран — к её конструкции, а серия рамок — к механической совместимости и внешнему виду. Поэтому запись «белая RJ45» недостаточна. Возьми фото маркировки кабеля и перечень выбранных механизмов.
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Категория линии | Розетка — только один её компонент | Требуемая категория и маркировка кабеля |
| Экранирование | Система экрана требует согласованного решения | Экранированный или неэкранированный вариант по проекту |
| Монтаж | Габариты механизмов и состав комплектов различаются | Серия, коробка, накладка, суппорт и рамка |
Пример: шесть портов, но не обязательно шесть рамок
Допустим, у двух рабочих мест запланировано по два порта, у телевизора и принтера — по одному. Получается 2 × 2 + 1 + 1 = 6 портов. При двух двойных и двух одинарных лицевых сборках это четыре места установки, но шесть независимых подключений по принятой схеме.
В список покупки отдельно внеси механизмы, рамки и накладки, если они продаются раздельно. Длину кабеля считают по трассам, а патч-корды — по числу подключаемых устройств и расстоянию до них. Цена одной каталожной позиции не равна цене всей сети.
После монтажа проверь каждую линию
Оба конца линии маркируют одинаково. Монтажник соблюдает схему подключения и правила производителя по снятию оболочки, сохранению скрутки и изгибу кабеля. Защитные крышки снимают после пыльных работ, чтобы не загрязнять контакты.
При приёмке сопоставь подписи портов с планом и попроси результаты проверки каждой линии. Если соединение нестабильно, сначала проверяют кабельный тракт и заделку; замена декоративной рамки эту проблему не решает.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Двойная розетка работает от одного кабеля?
Два независимых порта обычно требуют двух линий к сетевому оборудованию. Если кабель один, варианты подключения обсуждают отдельно; два гнезда сами по себе не работают как коммутатор.
Розетка Cat 6 ускорит старую сеть?
Одна розетка не определяет скорость: результат зависит от всей линии, её длины, заделки, шнуров и оборудования. Покупку согласуй с требованиями к сети.
Достаточно проверить, что появился интернет?
Это подтверждает связь в данный момент, но не качество всей линии. Попроси проверку соединений тестером; если нужна подтверждённая категория, заранее согласуй измерения соответствующим прибором.
