DIN-рейки и шины: различия, совместимость и состав комплекта
В одном наборе могут лежать детали с совершенно разными задачами. Перед покупкой раздели механическое крепление и электрические соединения, проверь комплектацию корпуса и составь перечень недостающих элементов. Сборку и подключение щита поручают квалифицированному электрику.
Рейка крепит, шина соединяет
DIN-рейка — механическое основание для совместимых аппаратов. Клеммные шины организуют предусмотренные электрические соединения, а гребёнчатые шины объединяют совместимые аппараты по своей системе. Общее слово «шина» не делает эти детали одинаковыми.

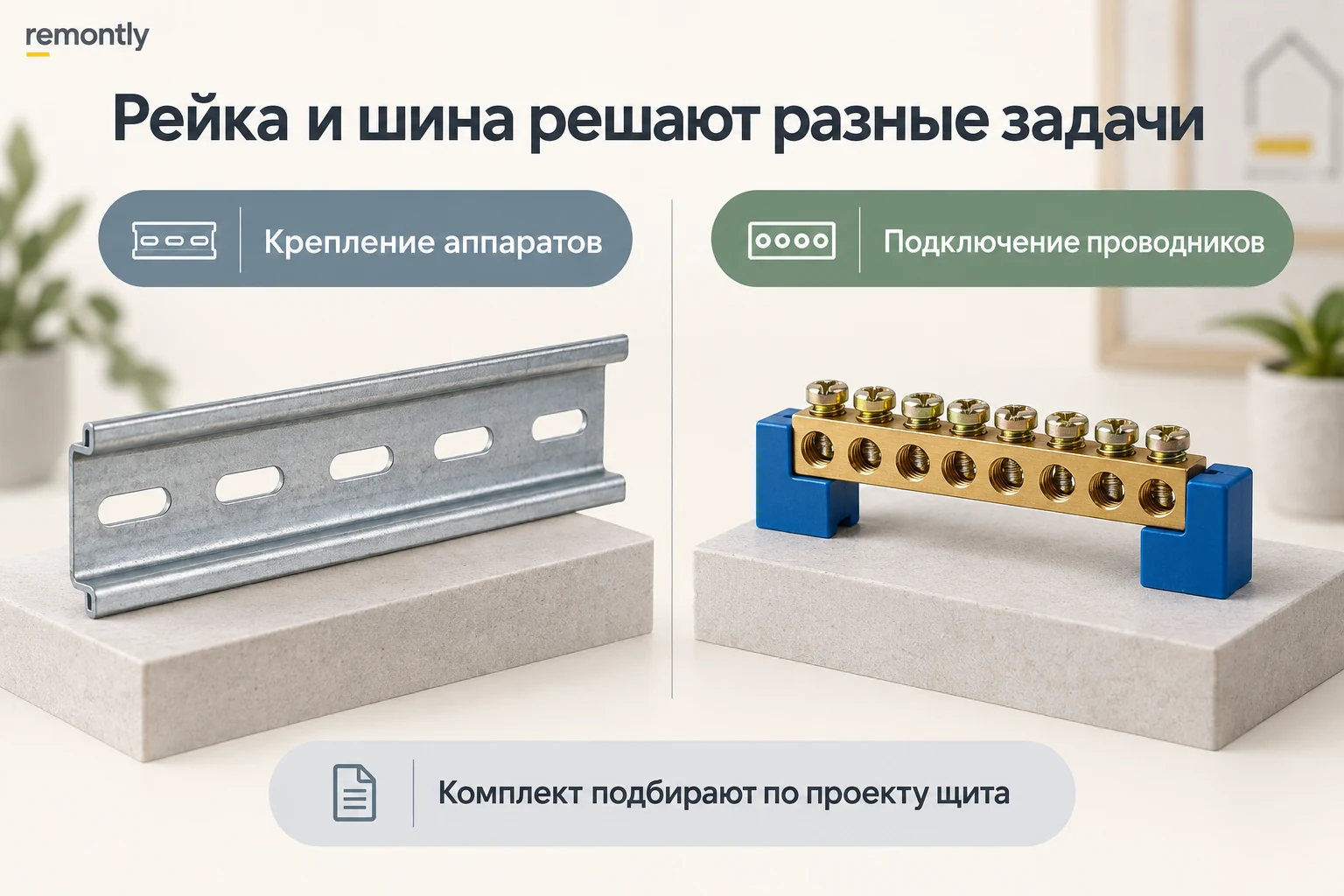

На инфографике показано только различие назначения отдельных деталей. Она не является схемой подключения. Выбор электрических характеристик, распределение проводников и сборку определяют по проекту и документации оборудования.
Начни с комплектации корпуса
Открой перечень поставки щита: часть реек и держателей может уже находиться внутри. Покупка второго набора не решит нехватку места и не гарантирует правильное крепление. Для дооснащения нужны подходящие именно этому корпусу элементы.
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Корпус | Задаёт размеры и штатное крепление | Производитель, модель и комплектация |
| Аппараты | Определяют совместимость механики и соединений | Артикулы и перечень по проекту |
| Шины и клеммы | Различаются назначением и характеристиками | Точные позиции из спецификации |
Модульные места — только часть расчёта
Условный пример: предусмотрено 18 модульных мест под аппараты и ещё 6 мест резерва. В сумме требуется 24 места. Это не означает, что любой корпус с надписью «24 модуля» автоматически подходит: отдельно проверяют клеммные зоны, глубину и размещение проводников.
Для каталожной единицы «1 комплект» сначала уточняют его состав. Если нужны две разные шины и их держатели, нельзя заменить перечень числом один без расшифровки. В список покупок вносят недостающие изделия после сверки с поставкой корпуса.
При получении сверяй маркировку, а не сходство
Проверь артикулы, комплектность крепежа и отсутствие повреждений. Уточни, что соединительные элементы разрешены для выбранной серии аппаратов. Совпадение расстояний или возможность физически установить деталь ещё не доказывает электрическую совместимость.
Не используй эту карточку как инструкцию по работе внутри действующего щита. Сохрани технические документы и передай комплект электрику вместе со спецификацией. Изменения состава согласуют до сборки, чтобы не переделывать размещение оборудования.
