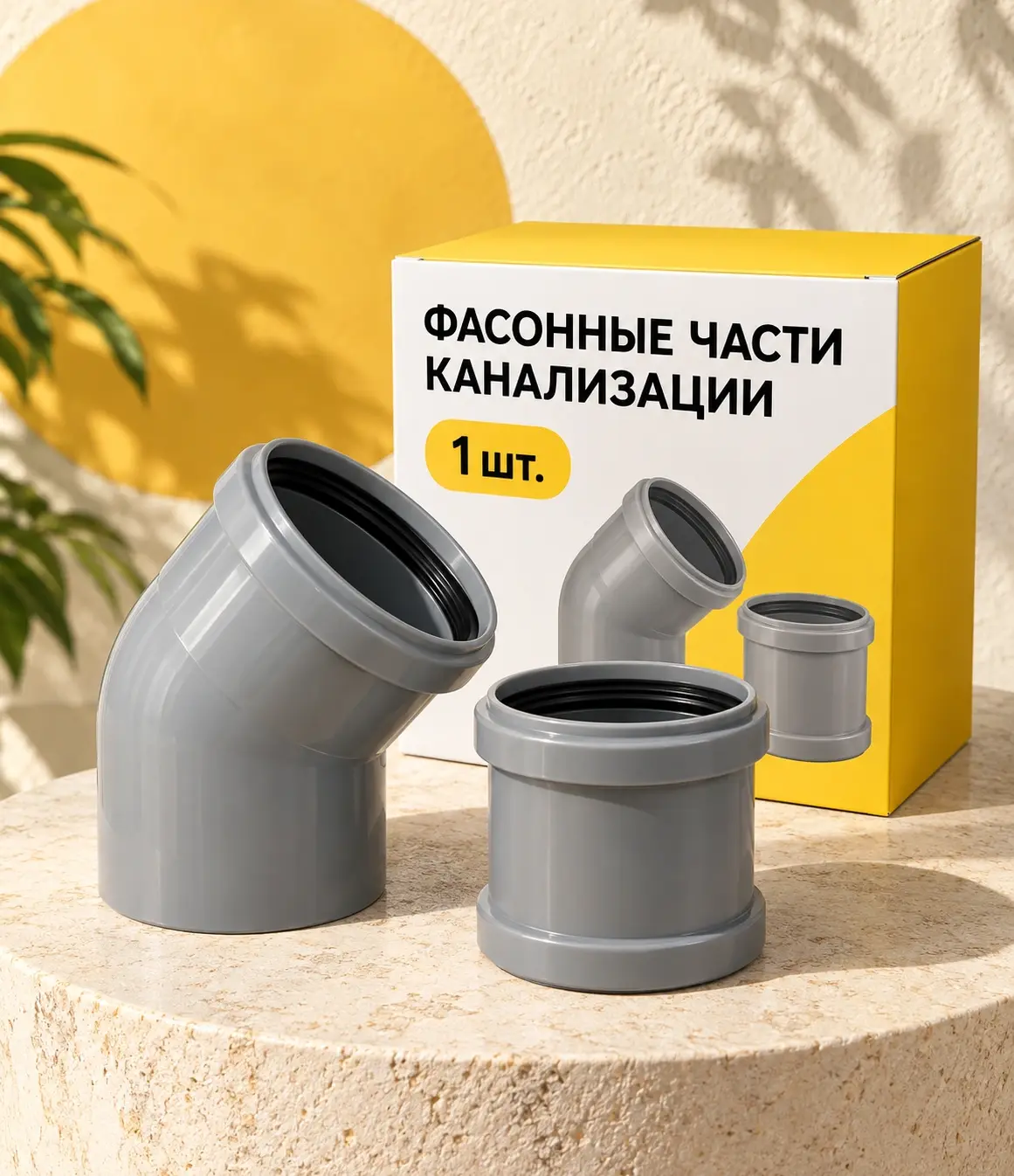

Фасонные части канализации
Каждой детали — своё место на схеме
Простыми словами
Задают направление канализации
Отводы и другие фасонные элементы соединяют участки канализационной трассы. Каждый элемент подбирают под схему и диаметры.
Сверьте углы, размеры и тип соединения. Количество считают по схеме приборов и стояка.
- Фасовка
- 1 шт.
- Назначение
- Соединение труб
- Применение
- Канализация
Что указать для каждой фасонной части
- 01
Назначение
Раздели повороты, ответвления, переходы, соединительные детали и ревизии. Они выполняют разные задачи.
- 02
Размер и угол
У ответвления или перехода проверь размеры всех сторон. Угол выбирают по принятой схеме канализации.
- 03
Совместимость
Сверь систему, раструбы, уплотнения и присоединение к существующим трубам. Серый цвет не подтверждает совместимость.

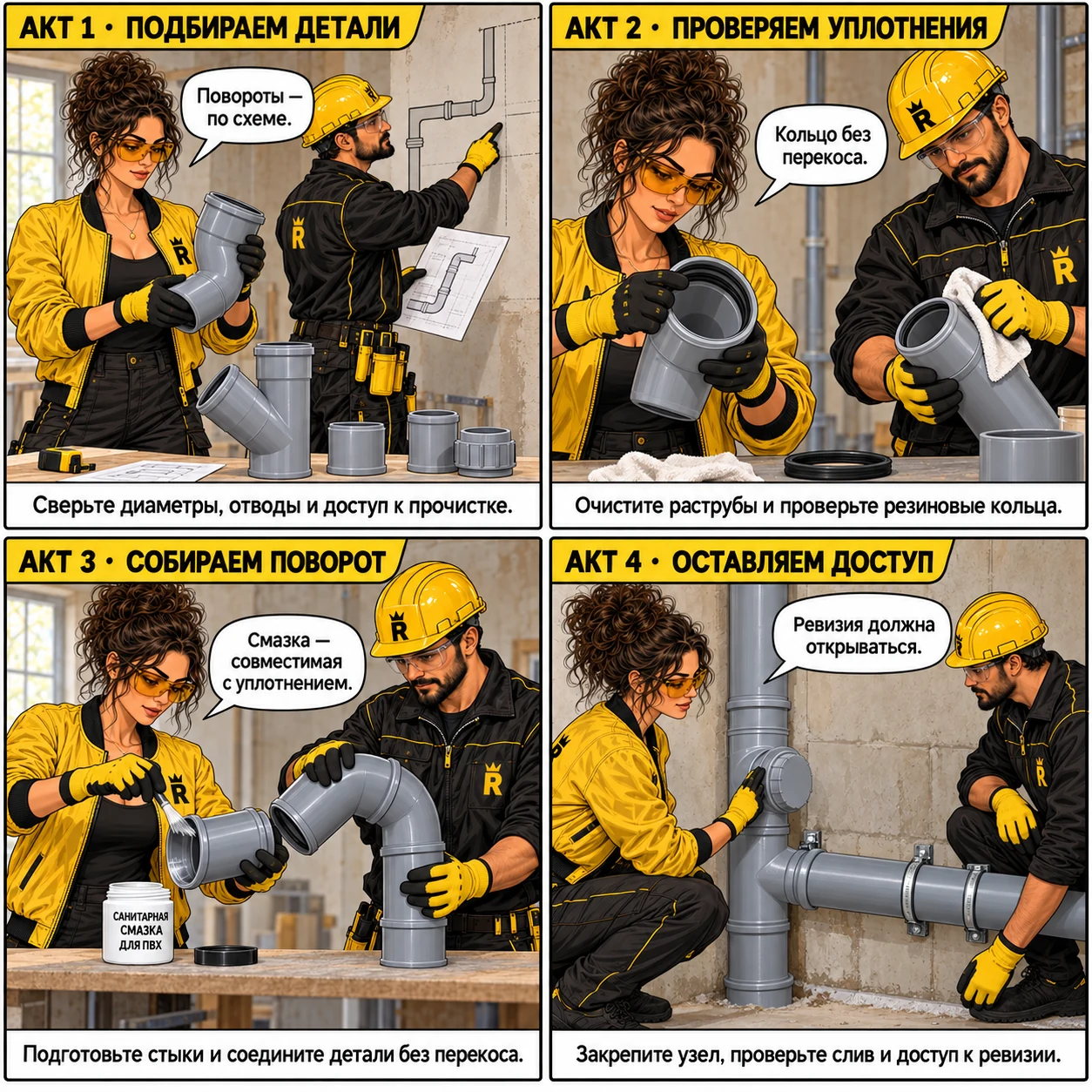

Как проверить фасонные части перед закрытием трассы
Сверь детали со схемой, осмотри уплотнения и проверь работу системы и доступ для обслуживания.
Подбираем детали
Сверьте диаметры, отводы и доступ к прочистке.
Проверяем уплотнения
Очистите раструбы и проверьте резиновые кольца.
Собираем поворот
Подготовьте стыки и соедините детали без перекоса.
Оставляем доступ
Закрепите узел, проверьте слив и доступ к ревизии.
Фитинги канализации: отводы, ответвления и список для покупки
Покупка «нескольких серых уголков» часто заканчивается повторным походом в магазин. Отвод не заменяет ответвление, а переход по диаметру — ремонтную муфту. Ниже — как подписать детали на схеме и проверить список до сборки.

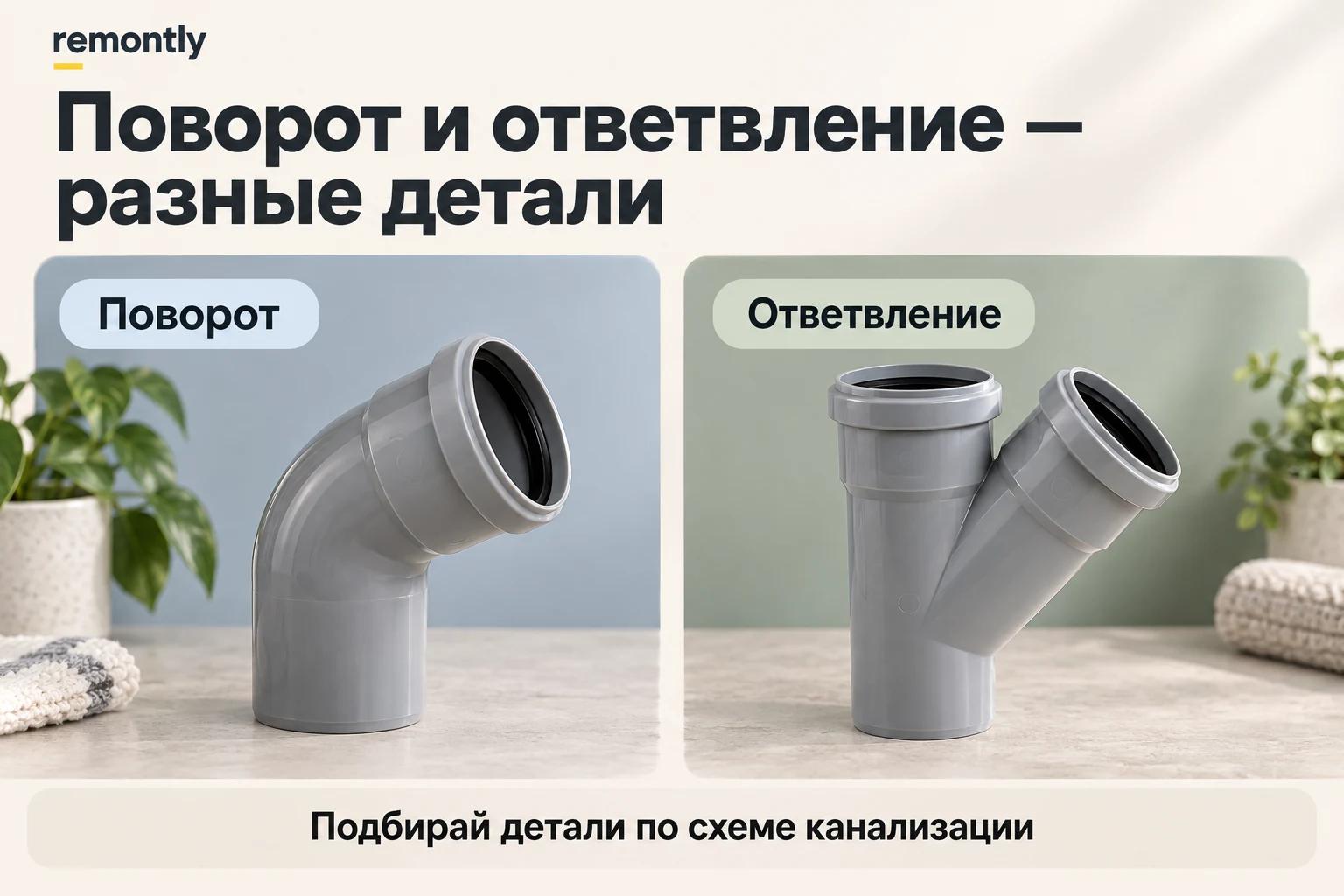

Разные детали решают разные задачи

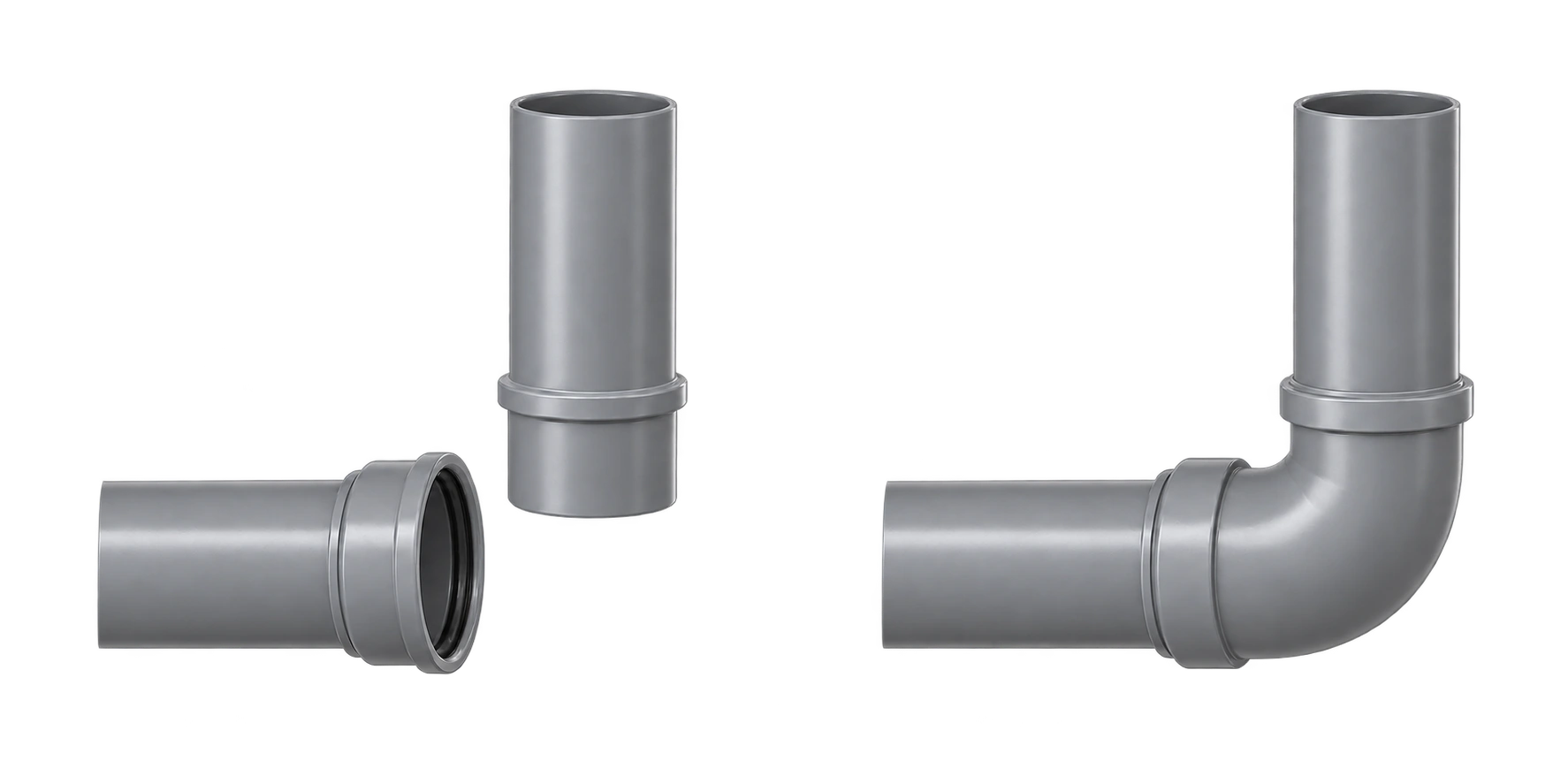

Отвод меняет направление одной линии. Ответвление добавляет боковое подключение. Переход соединяет разные размеры, а ревизия предусматривает доступ для обслуживания. На эскизе лучше назвать каждую деталь, чем пометить все сложные места одинаковым кружком.
При замене участка отметь, где соединение можно раздвинуть для сборки. Обычная соединительная деталь не всегда подходит для ремонта между неподвижными концами. Этот вопрос решают до закупки, когда ещё можно подобрать правильный узел.
Размер проверяют с каждой стороны
В обозначении ответвления могут быть разные диаметры основной линии и бокового выхода. Дополнительно важны угол и габариты: после сборки фитинг занимает место, которого не видно на схеме одной тонкой линией. Уклон и положение подключения задают для всей трассы.
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Отвод | Меняет направление и габарит трассы | Система, диаметр, угол, количество |
| Ответвление или переход | Стороны могут иметь разные размеры | Все диаметры, угол и ориентация |
| Ревизия и соединение | Нужны сборка и последующий доступ | Тип детали, положение и комплектация |
Пример подсчёта по готовой схеме
Допустим, согласованная схема содержит 2 отвода, 1 ответвление, 1 переход и 1 ревизию. Всего это 5 фасонных частей, но в списке остаются четыре отдельные позиции. Для каждой записывают собственные размеры и артикул.
Если уплотнения входят во все пять деталей, ещё пять колец для той же сборки не требуются. Крепления и трубы считают отдельно. Числа в примере показывают состав ведомости, а не рекомендуемую схему подключения приборов.
Проверь доступ и стыки до закрытия
Перед монтажом осмотри раструбы и уплотнения. Подготовку концов, смазку и компенсационные зазоры выполняют по инструкции выбранной системы. Требования для одного размера или материала не переносят автоматически на другой.
Собранную трассу проверяют до закрытия коробом: оценивают герметичность, работу отвода воды и доступ к предусмотренным местам обслуживания. Сохрани фото и перечень деталей. Ревизия за глухой отделкой теряет практический смысл, даже если сама деталь выбрана правильно.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Можно заменить один отвод двумя другими?
Такая замена меняет геометрию, длину сборки и число стыков. Возможность проверяют по схеме и месту установки; нельзя считать детали взаимозаменяемыми только по сумме углов.
Кольца нужно покупать отдельно?
Многие раструбные детали поставляются с уплотнениями, но комплектацию проверяют по артикулу и при получении. Дополнительное кольцо не ставят поверх штатного; запас подбирают к конкретной системе.
Подойдёт любой переход между старой и новой трубой?
Нет. Нужны фактические размеры, материал и конструкция обеих сторон. Для соединения разных систем выбирают предусмотренный переход, а не заполняют несоответствие случайным герметиком.
