Типовой материал · внешний вид зависит от бренда

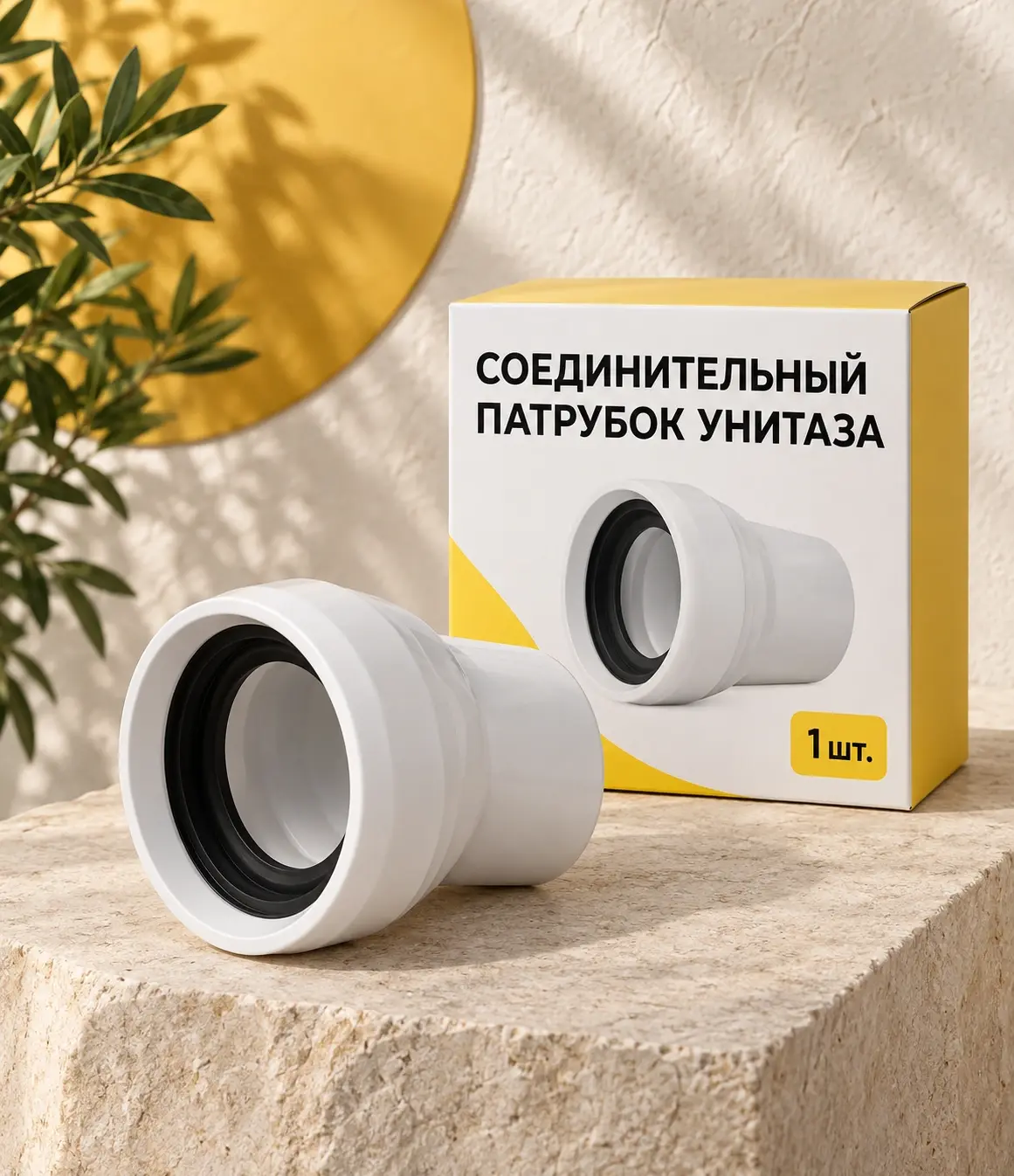

Соединительный патрубок унитаза
Подключение без натяжения и перекоса
Простыми словами

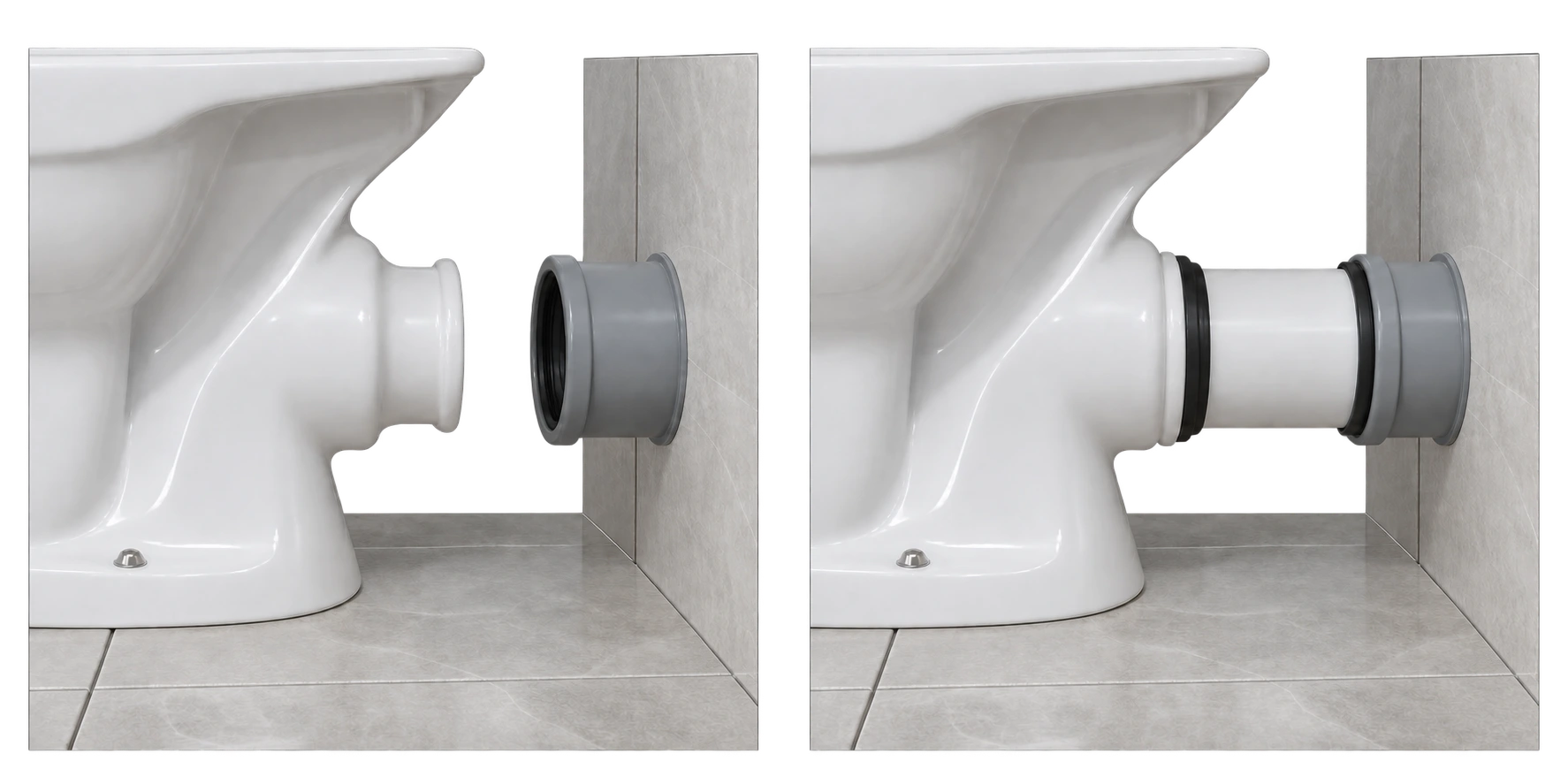

Соединяет унитаз с канализацией
Патрубок связывает выпуск прибора с канализационным отводом. Форму подбирают по расположению этих точек.
Соединение должно подходить без натяжения и позволять проверить герметичность.
- Количество
- 1 шт.
- Назначение
- Соединение выпуска
- Применение
- Унитаз
Какие размеры нужны для подбора
- 01
Два конца
Сверь выпуск прибора и канализационный отвод по реальным размерам и допускам соединителя.
- 02
Оси и расстояние
Запиши высоту, боковое смещение и расстояние между соединяемыми частями в рабочем положении унитаза.
- 03
Монтажный диапазон
Проверь длину, глубину посадки и возможность сборки. Гибкий элемент не должен работать с перегибом или предельным натяжением.
Как проверить подходящий патрубок
Сопоставь замеры и чертёж, собери соединение без перекоса и проверь слив до закрытия узла.

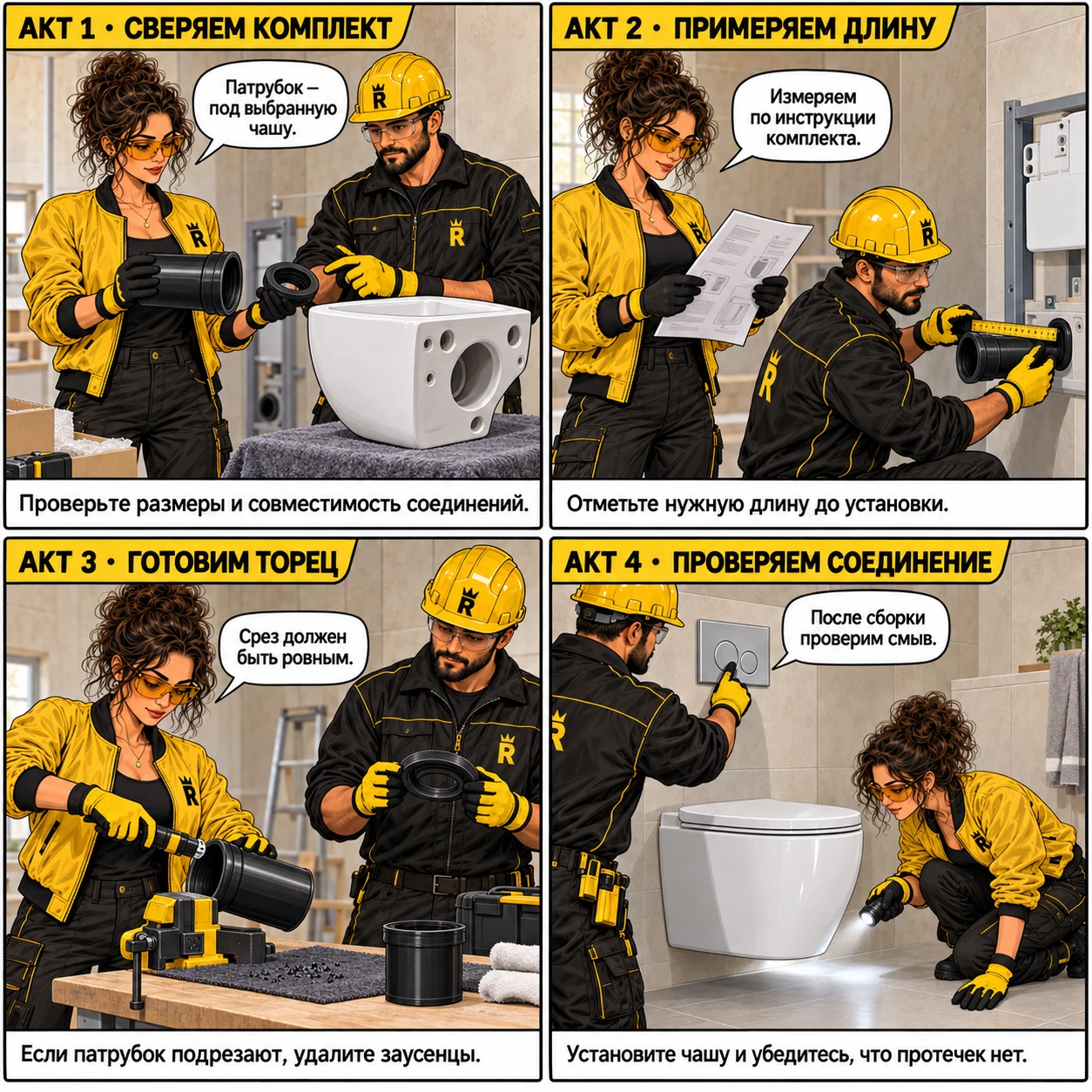

Сверяем комплект
Проверьте размеры и совместимость соединений.
Примеряем длину
Отметьте нужную длину до установки.
Готовим торец
Если патрубок подрезают, удалите заусенцы.
Проверяем соединение
Установите чашу и убедитесь, что протечек нет.
Патрубок унитаза: прямой, со смещением и проверка размеров
Прямой, угловой, смещённый и гибкий патрубки имеют разные возможности и ограничения. Важны размеры обоих концов, направление выпуска, расстояние между деталями и монтажный диапазон. Одной фотографии «похожего переходника» недостаточно.

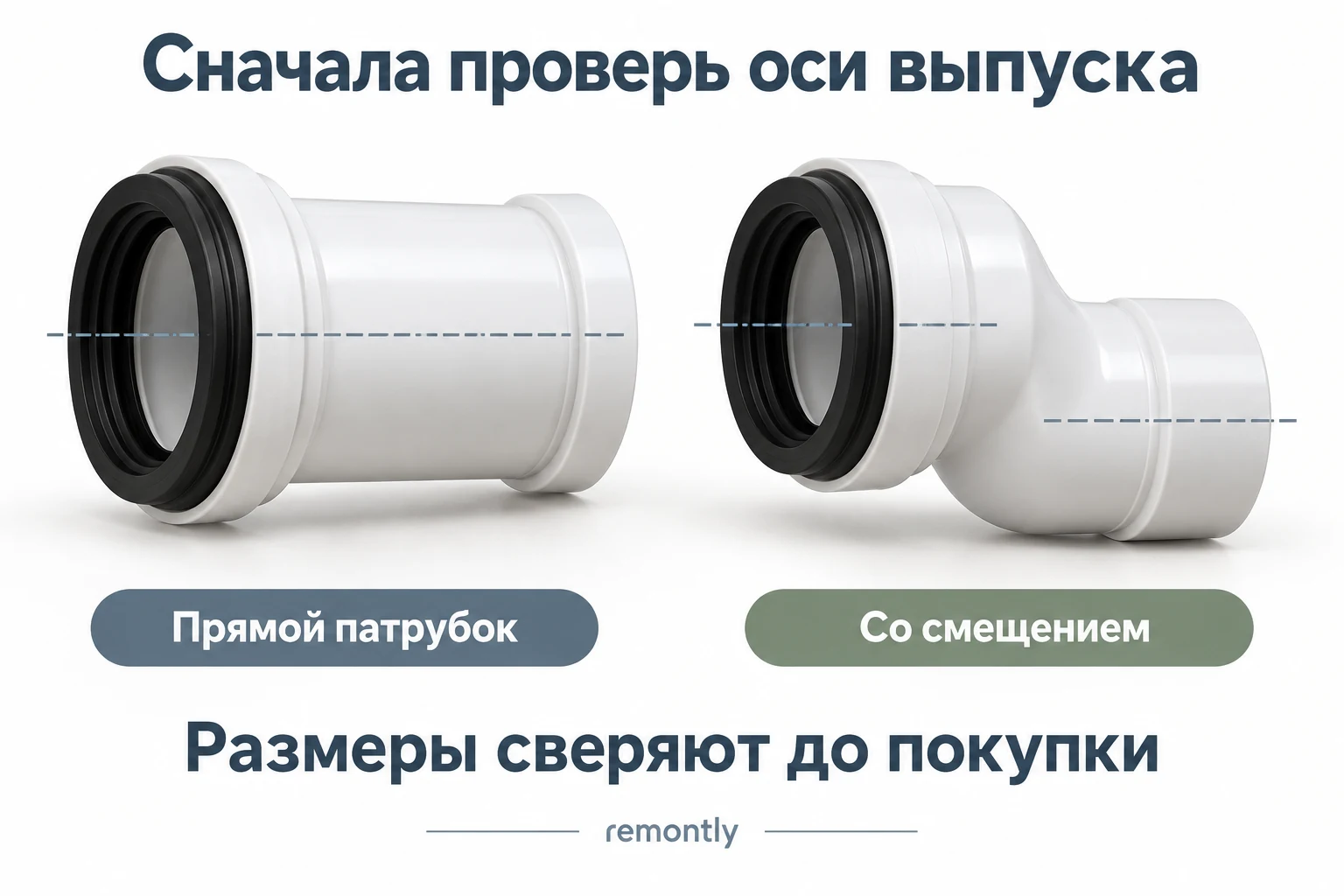

Прямой и смещённый патрубки решают разные задачи
При совпадающих осях может подойти прямое соединение. Для ограниченного смещения существуют специальные патрубки; изменение направления решают соответствующим отводом. Выбор зависит от геометрии выпуска и канализации, а не от внешнего вида унитаза.
Гибкий соединитель рассматривают как отдельное изделие со своими пределами, а не как универсальную замену замерам. Прибор должен стоять в предусмотренном положении без усилия, которое постоянно деформирует соединение.
Запиши размеры в одной системе отсчёта
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Высота осей | Показывает вертикальное несовпадение | От чистового пола до каждой оси |
| Боковое положение | Помогает определить смещение | От общей стены или другой выбранной линии |
| Длина подключения | Определяет рабочее расстояние | Положение прибора и глубины посадки |
| Присоединения | Проверяют уплотнение обоих концов | Размер выпуска, отвода и допуск патрубка |
Монтажная схема производителя показывает рабочие поверхности и уплотнения. Диаметр на названии канализационной трубы не заменяет проверки фактического места посадки: важны материал, состояние и конструкция отвода.
Пример: сначала разница высот, затем подбор
Допустим, ось выпуска выбранного прибора находится на высоте 180 мм от чистового пола, а ось существующего отвода — на 160 мм. Разница составляет 20 мм. Это исходное смещение для подбора, но ещё не готовый артикул: остаются длина, направление и размеры концов.
Даже патрубок с обозначением «смещение 20 мм» нельзя заказать только по этому совпадению. Проверь чертёж, посадочные глубины и положение унитаза у стены. В список включают один выбранный узел подключения, а не одновременно все рассмотренные варианты.
Проверь слив до окончательного закрытия узла
Уплотнения и сопрягаемые поверхности осматривают перед сборкой. Способ подготовки и допустимые средства берут из инструкции патрубка. Соединение собирают без перекоса; неподходящее положение не исправляют давлением на корпус прибора.
После монтажа проверяют несколько сливов и доступные соединения на протечки. Сам унитаз должен быть устойчиво установлен: патрубок не служит его креплением. Если подключение скрывается, проверку выполняют до закрытия и сохраняют предусмотренный доступ.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Гофра подходит для любого расположения?
Нет. У неё есть диапазон длины, присоединительные размеры и ограничения по форме трассы. Необходимость сильного изгиба или натяжения — повод пересмотреть подбор.
Со смещением — значит можно поставить унитаз куда угодно?
Смещение у конкретной детали ограничено её геометрией. Нужно проверить не только величину смещения осей, но и длину, направление и доступное место.
Можно компенсировать неподходящий размер герметиком?
Нет. Соединение должно подходить по размерам и предусмотренным уплотнениям. Герметик не превращает несовместимые детали в штатный узел.
