Наконечники для проводов
Согласуем проводник, гильзу и клемму
Простыми словами
Оформляют конец проводника
Наконечник подготавливает проводник к соединению в совместимой клемме. Тип и размер выбирают по проводу и подключению.
Для установки нужен подходящий инструмент обжима. Проверьте сечение и длину втулки.
- Фасовка
- 100 шт.
- Назначение
- Оконцевание
- Применение
- Провода
Что сверить у наконечника
- 01
Проводник
Уточните материал, тип жилы и сечение по документации кабеля и соединения.
- 02
Клемму
Проверьте допустимые проводники, длину подготовки и требования к наконечникам.
- 03
Инструмент
Матрица, диапазон сечений и профиль обжима должны подходить выбранному изделию.
Подготовьте ведомость соединений
Сверьте сечения, наконечники, клеммы и инструмент со специалистом до закупки расходников.

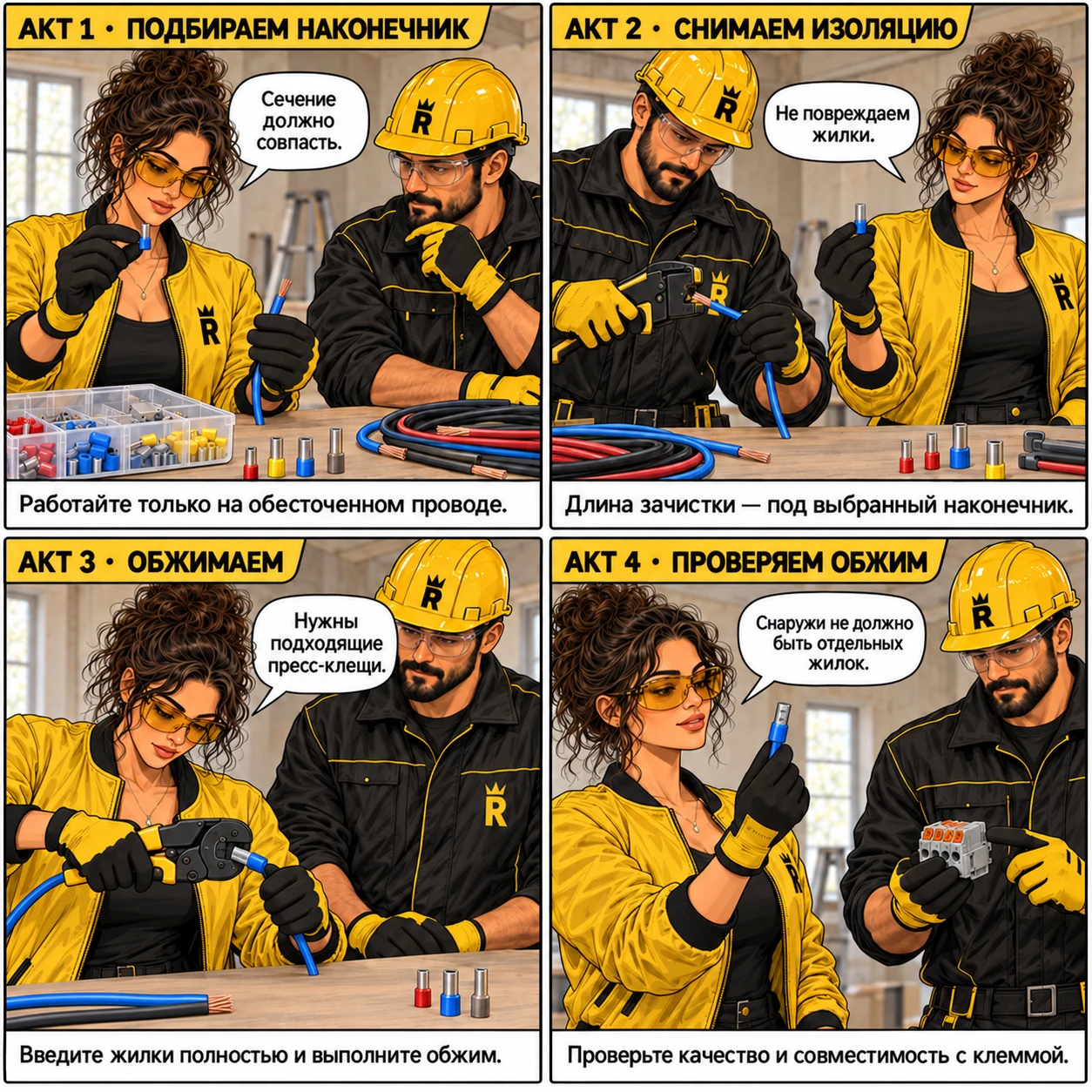

Подбираем наконечник
Работайте только на обесточенном проводе.
Снимаем изоляцию
Длина зачистки — под выбранный наконечник.
Обжимаем
Введите жилки полностью и выполните обжим.
Проверяем обжим
Проверьте качество и совместимость с клеммой.
Наконечники для проводов: сечение, обжим и совместимость клемм
Подходящий наконечник — часть конкретного соединения. Упаковка нужного сечения ещё не подтверждает, что длина гильзы и форма обжима подходят выбранному зажиму.
Проверяются три элемента соединения

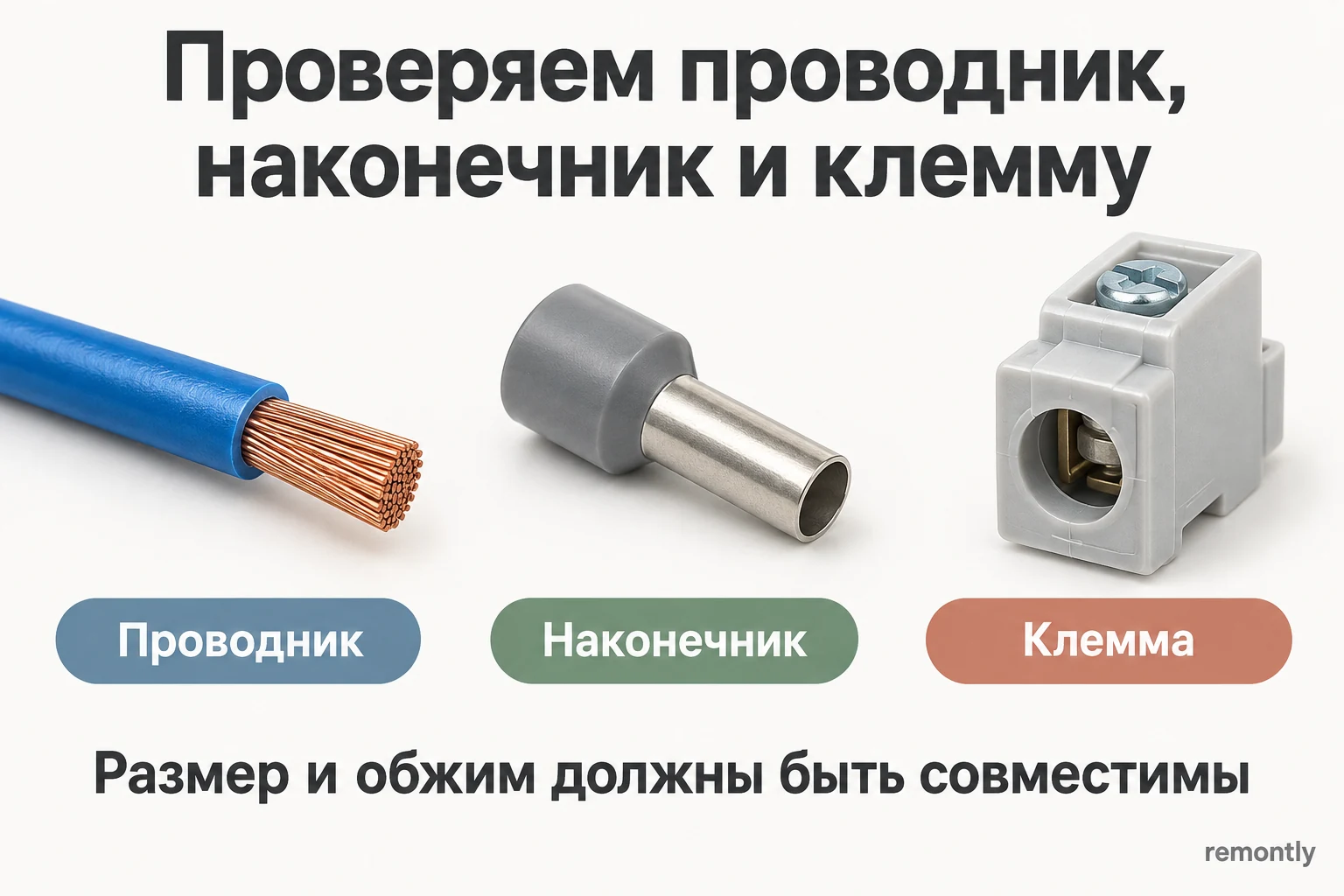

На иллюстрации показаны отдельные образцы: многопроволочная жила, необжатый втулочный наконечник и клемма. Это схема подбора, а не изображение готового электрического соединения.
Кроме сечения важны длина металлической части и результат обжима. Подготовленный конец должен соответствовать требованиям зажима; пытаться компенсировать неподходящий размер случайным усилием затяжки нельзя.
Что указать в ведомости покупки
| Что проверить | Почему важно | Что записать для покупки |
|---|---|---|
| Проводник | Одинаковая внешняя толщина изоляции не определяет сечение | Тип жилы и сечение |
| Наконечник | Манжета и гильза имеют разные функции | Тип, сечение и длина металлической части |
| Клемма и обжим | Готовый конец должен соответствовать зажиму | Допускаемый вариант и совместимый инструмент |
Пример: два размера вместо одной общей пачки
Предположим, ведомость содержит 24 подготовленных конца одного сечения и 12 другого. Всего 36 наконечников, но это две разные позиции. Если каждый размер продаётся только пачкой по 100 штук, для такой закупки нужны две пачки соответствующих размеров.
Из первой используют 24 штуки и оставляют 76, из второй — 12 и оставляют 88. Можно искать меньшую фасовку, сохраняя точный тип изделия. Количество считают по концам проводников, требующим такой подготовки, а не по числу кабелей или аппаратов без схемы.
Что проверить при приёмке работ
Со специалистом сверяют изделия и инструмент с документацией соединения. Подготовка не должна сопровождаться повреждением жилы или случайным подбором гильзы; качество соединения оценивается по предусмотренной технологии, а не только по аккуратной цветной манжете.
Изменения схемы требуют пересчёта ведомости: новая клемма может изменить допустимую подготовку конца. Электромонтаж выполняют на обесточенной установке с необходимыми проверками; эта страница предназначена для выбора материалов, а не для самостоятельной работы под напряжением.
Документы производителей
Для проверки характеристик и совместимости конкретного изделия.
Вопросы перед покупкой
Цвет манжеты однозначно показывает сечение?
Не во всех линейках используется одинаковая цветовая система. Проверяйте маркировку размера и документацию производителя, а не только цвет.
Нужен наконечник в каждой клемме?
Нет универсального требования для любых зажимов. Тип допустимого проводника и необходимость подготовки определяют по документации конкретной клеммы.
Можно поставить два провода в один обычный наконечник?
Не подбирайте такое соединение на глаз. Для двух проводников проверяют специальный тип наконечника, допустимые сечения и разрешение самой клеммы на такой вариант.
