Как разделить электрику квартиры на группы

Чтобы разделить квартиру на электрические группы, сначала составляют карту нагрузок и проверяют параметры ввода. Электрик определяет линии для освещения, розеток и оборудования, подбирает кабели и защиту. В готовой схеме должно быть понятно, что отключится при неисправности и как безопасно обслужить отдельный участок.

Потребители и схема электрических групп

• выделенную мощность, вводной аппарат и схему заземления
• стационарные потребители, их мощность и пусковые токи
• марки, сечения, длины и способы прокладки линий
• необходимость сохранять холодильник, связь или защитные системы

Количество групп появляется из расчёта и сценариев эксплуатации. Две соседние розетки могут относиться к разным линиям, а несколько комнат — к одной группе, если это обосновано нагрузкой и требованиями проекта.

Как подготовить состав квартирного щита

1. составить ведомость всех линий и расчётных нагрузок
2. разделить потребителей по назначению и допустимому отключению
3. согласовать кабели, автоматы и устройства защиты от утечки
4. собрать схему с корректным разделением нейтралей и резервом
5. измерить параметры цепей и промаркировать щит по исполнительной схеме

Щит нельзя проектировать отдельно от проводки. Аппарат защищает конкретный кабель в конкретных условиях, поэтому изменение номинала без проверки линии разрушает логику защиты, даже если внешне щит продолжает работать.

Маркировка и проверка готовой схемы

• каждый аппарат соответствует обозначенной линии и кабелю
• нейтрали разделены по схеме устройств защитного отключения
• маркировка щита совпадает с исполнительной ведомостью групп
• измерения подтверждают требуемое отключение повреждённой цепи

Заказчику передают не только подписанную дверцу, но и схему, по которой другой специалист сможет безопасно диагностировать и расширить щит.

Что мешает обслуживать электрощит

• увеличивать номинал автомата при повторных отключениях
• объединять нейтрали защищённых групп после устройств защиты
• делить линии только по комнатам без расчёта нагрузок
• заполнять щит без места для проводников и обслуживания

Внешне аккуратный щит может быть небезопасным, если аппараты не согласованы с линиями. Приёмка обязательно включает документы и измерения, а не только визуальную оценку.

Группы начинают с карты нагрузок

Список автоматов формируют не по количеству комнат, а по реальным потребителям и сценарию эксплуатации квартиры. На плане отмечают стационарную технику, розеточные зоны, освещение, климатическое оборудование и инженерные системы. Затем рассчитывают нагрузки, длины линий и условия прокладки. Такое разделение позволяет отключить неисправный участок без обесточивания всей квартиры и не смешивать оборудование с разными требованиями к кабелю и защите.

Автомат подбирают вместе с кабелем

Номинал аппарата не выбирают только по мощности прибора. Инженер учитывает допустимый ток кабеля, способ его прокладки, пусковые токи, характеристики отключения и параметры сети в точке установки. Защита должна отключить повреждённую линию раньше, чем нагрев станет опасным, и по возможности не погасить соседние группы. Поэтому простое увеличение номинала при регулярных срабатываниях — не ремонт, а повод искать перегрузку, дефект или ошибку расчёта.

Устройства защитного отключения и нейтрали

Схема защиты от утечки должна учитывать назначение групп и сохранять работоспособность остальных линий при локальной неисправности. После устройства защиты нейтраль каждой группы ведут по предусмотренной схеме: случайное объединение нейтралей вызывает ложные отключения и затрудняет диагностику. Тип и параметры аппаратов выбирает специалист с учётом оборудования, а не по цвету маркировки. Для ответственных потребителей заранее обсуждают, какое отключение допустимо при отсутствии людей.

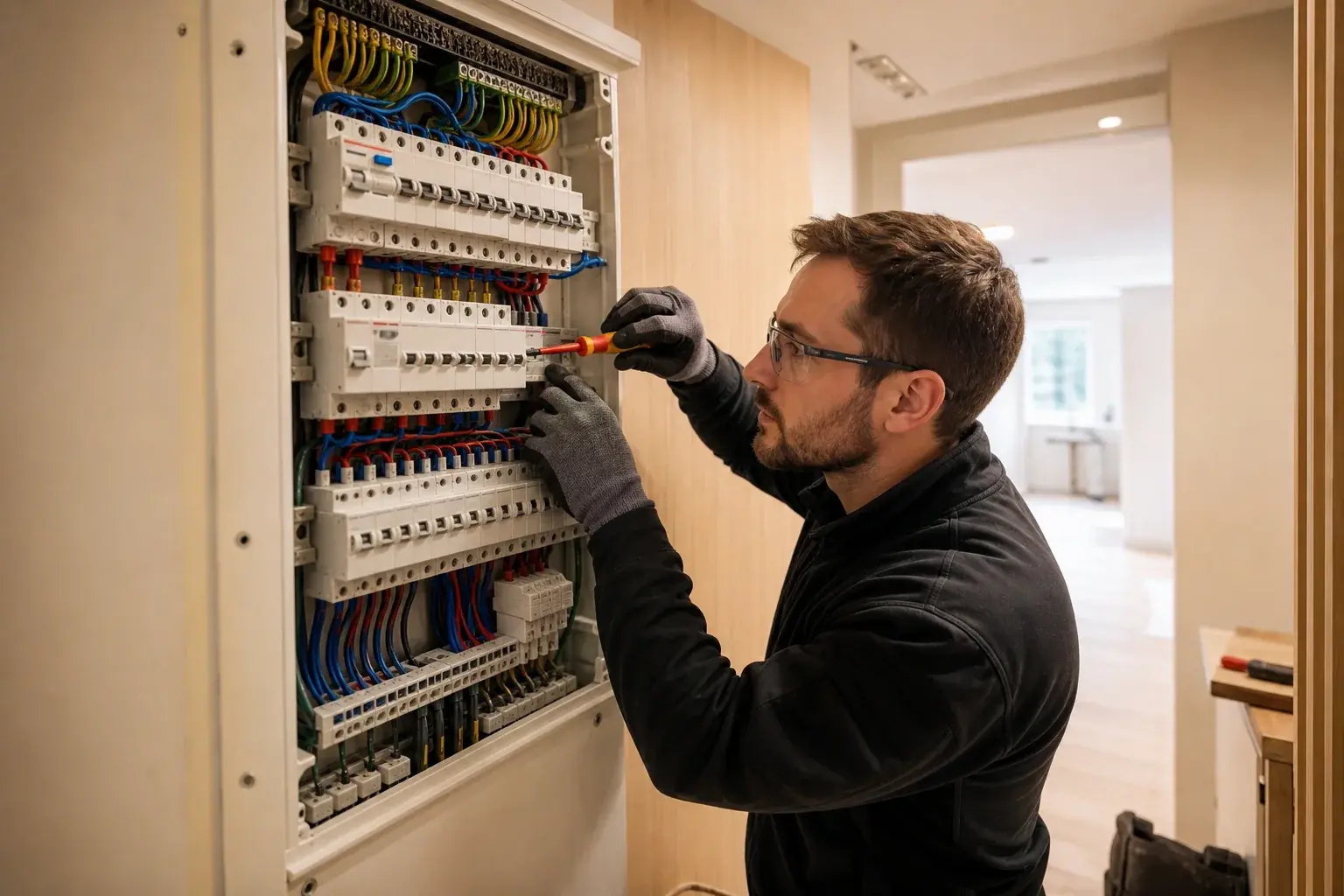

Резерв, маркировка и исполнительная схема

Щит выбирают с запасом места для аккуратной укладки проводников, обслуживания и разумного будущего расширения. На дверце размещают понятную таблицу групп, а кабели и аппараты маркируют одинаково со схемой. Перед сдачей проверяют затяжку соединений по требованиям производителя, работу механики, параметры защитного отключения и результаты измерений линий. Фотография собранного щита не заменяет однолинейную и групповую схему, по которой его смогут безопасно обслуживать.
