Какой уклон нужен для канализационных труб

Короткий ответ: 3 см или 2 см на метр

Для предварительной разметки бытовой самотечной канализации Ostendorf указывает 3 см на метр для трубы 50 мм и 2 см на метр для трубы 110 мм. Это перепад высоты вдоль горизонтального участка, а не угол в градусах. Окончательный уклон задаёт проект с учётом расхода, длины и поворотов.

Пример: для отвода 50 мм длиной 3 м начало трубы должно быть на 9 см выше конца у стояка. Это только перепад: диаметр трубы, раструбы, сифон и конструкция пола требуют дополнительного места. Если высоты не хватает, нельзя просто уменьшить уклон — нужно изменить трассу или конструкцию подключения.

Почему слишком большой уклон тоже мешает

Самотечная канализация должна переносить воду и загрязнения вместе. При недостаточном уклоне поток движется медленно и оставляет осадок; при чрезмерном вода может уйти быстрее твёрдых включений. Рабочее значение зависит от диаметра, назначения и длины участка и принимается по проекту и нормам. Правило «поднять трубу как можно выше» неверно: оно расходует полезную высоту пола и не гарантирует устойчивой работы системы.

Маршрут труб и отметки подключения

• диаметр и назначение каждого участка
• отметки выпуска прибора и входа в стояк
• длину, повороты и доступ к ревизиям

Баланс отметок и конструкции пола

Трассу считают от точки подключения к стояку до выпуска прибора, учитывая раструбы, повороты и реальную высоту сифона. Полученную отметку сопоставляют со стяжкой, гидроизоляцией, порогами и дверями. Перенос кухни или душа далеко от стояка иногда требует подиума или пересмотра планировки. Прятать трубу в несущую конструкцию либо ослаблять перекрытие ради уклона нельзя без допустимого проектного решения.

Как проверить схему до скрытия канализации

1. рассчитать трассу от стояка к приборам
2. увязать уклон с конструкцией пола
3. закрепить и проверить участок проливом

Повороты, крепление и вентиляция

Чем сложнее маршрут, тем выше риск шума и засоров. Повороты выполняют подходящими фасонными частями, трубы закрепляют с сохранением расчётного уклона и возможностью температурного перемещения. Длинные участки и группы приборов проверяют на необходимость вентиляции и защиты гидрозатворов. Ревизии располагают там, где к ним можно подойти после установки мебели. Закрытый короб без доступа превращает обычную прочистку в демонтаж отделки.

Что принять на доступной трассе

• уклон измерен на каждом прямом участке
• нет провисаний и встречных уклонов
• гидрозатворы работают при одновременном сливе

Как проверить трассу до заделки

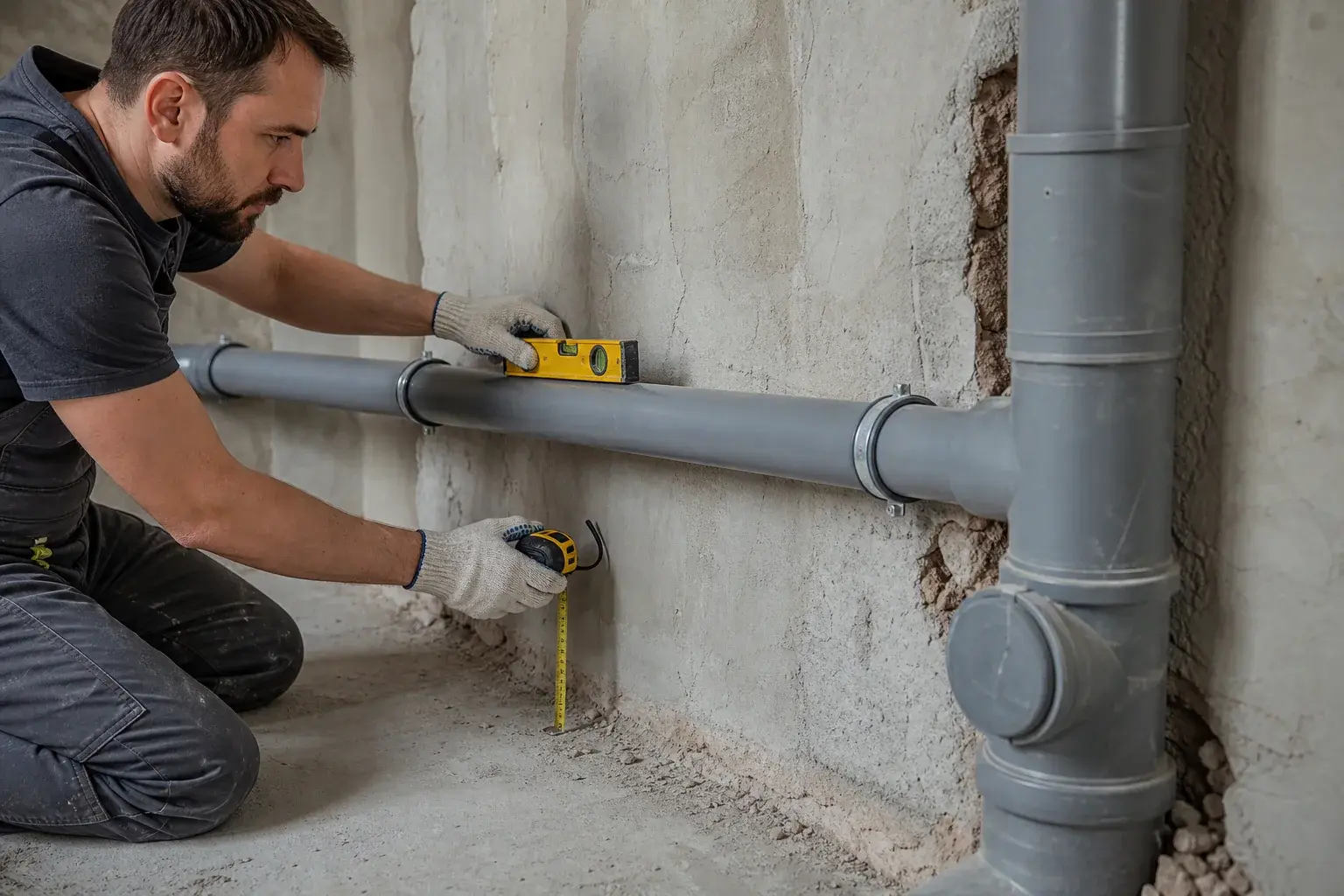

Уклон измеряют инструментом на каждом прямом участке, а не оценивают на глаз по общей длине. Проверяют направление раструбов, посадку уплотнений, опоры и отсутствие встречных уклонов. Затем выполняют пролив с одновременной работой предусмотренных приборов, осматривают соединения и слушают работу гидрозатворов. Трассу фотографируют с отметками до устройства пола и коробов. Финальная проверка проводится уже с установленной сантехникой и штатными сифонами.

Что мешает отводу воды

• делать максимально большой уклон
• ослаблять конструкции ради скрытой трубы
• закрывать повороты и ревизии без доступа
