Как заложить трассу кондиционера до отделки

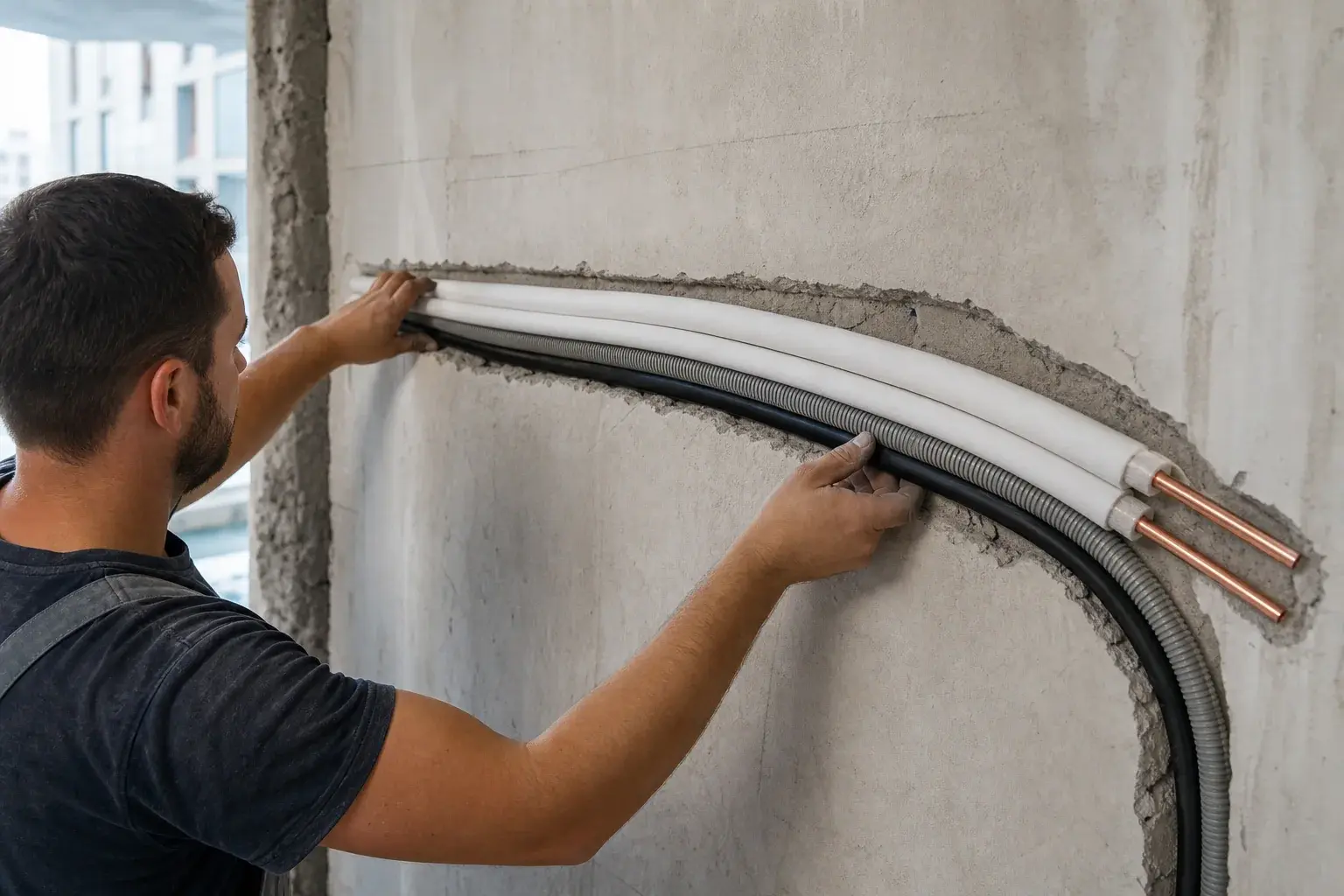

Скрытая трасса связывает внутренний и наружный блоки на весь срок службы отделки. В штробе оказываются медные трубы, теплоизоляция, кабели и дренаж, поэтому эту работу принимают как полноценный скрытый инженерный узел — со схемой, испытаниями и фотофиксацией.

Трасса привязана к модели оборудования

До штробления желательно выбрать конкретную сплит-систему или зафиксировать совместимый диапазон моделей. Производитель задаёт диаметры медных труб, схему питания, допустимые длину и перепад высот, положение выходов. Универсальная связка труб может не подойти будущему блоку. На плане указывают центры обоих блоков, точку выхода трассы и сервисные зоны, сверяя их с мебелью, шторами, потолком и фасадом.

Модель кондиционера и параметры трассы

• конкретную модель или допустимый диапазон систем
• диаметры труб, схему питания и пределы длины
• маршрут дренажа и положение обоих блоков

Что входит в скрытый комплект

В одной зоне проходят две медные трубы с непрерывной теплоизоляцией, межблочный кабель и дренаж; питание выполняют по схеме модели. Трубы защищают от заломов, влаги и строительного мусора, концы герметично закрывают. Стыки теплоизоляции проклеивают, чтобы на холодной трубе не образовывался конденсат внутри стены. Нельзя замуровывать неизвестные соединения или запас трассы, скрученный тесным кольцом без соблюдения радиусов изгиба.

Положение блока согласуют до штукатурки и потолка

Монтажнику нужны не приблизительные слова «над диваном», а отметки относительно чистого потолка, угла и будущей мебели. Внутреннему блоку оставляют сервисные зазоры для снятия фильтров и корпуса; поток не направляют прямо на кровать или рабочее место. Трасса не должна конфликтовать с карнизом, подсветкой и крепежом шкафов. Место наружного блока проверяют по правилам дома, доступу для обслуживания и допустимой длине коммуникаций.

Прокладка, проверка и консервация комплекта

1. согласовать трассу с потолком, мебелью и фасадом
2. проложить и изолировать комплект без скрытых соединений
3. испытать, пролить, сфотографировать и законсервировать

Дренаж определяет высоту и маршрут

Самотечную трубку ведут с устойчивым уклоном без провисаний и подъёмов. Точку отвода согласуют так, чтобы вода не попадала на фасад, проход или соседние конструкции. Подключение к канализации требует решения против запаха и обратного потока; дренажный насос используют осознанно из-за шума и обслуживания. Пролив выполняют до штукатурки и повторяют после установки блока. Ошибка дренажа обычно проявляется уже на чистовой стене.

Питание сверяют с паспортом выбранной системы

У одних сплит-систем питание приходит на внутренний блок, у других — на наружный. Различаются число жил межблочного кабеля, сечение и требования к защите линии. Эти данные передают электрику до заделки стен. Розетку или вывод нельзя размещать там, где он мешает корпусу и сервису; соединения кабеля внутри недоступной штробы не оставляют. Отдельно фиксируют, кто выполняет окончательное подключение и пусконаладку, чтобы ответственность не потерялась между бригадами.

Что передать монтажнику перед навешиванием блоков

• трубы закрыты от влаги и мусора
• изоляция непрерывна, дренаж имеет устойчивый уклон
• результаты испытаний переданы будущему монтажнику

Консервация и приёмка до отделки

До закрытия проверяют соответствие схеме, целостность изоляции, радиусы изгиба, крепление и выводы нужной длины. Холодильный контур испытывают предусмотренным методом, дренаж проливают, кабели проверяет электрик. Затем трассу фотографируют с привязками и надёжно консервируют до установки оборудования. Заказчику передают марки и размеры труб, длину маршрута и результаты испытаний. Это позволяет будущему монтажнику принять скрытый участок, а не отвечать за неизвестную заготовку.

Что передать монтажнику второго этапа

В комплект исполнительной информации входят модель или расчётный диапазон оборудования, диаметры труб, длина и перепад трассы, схема питания, фотографии каждого поворота и места выхода, результаты опрессовки и пролива дренажа. На концах должны сохраниться чистые герметичные заглушки и достаточная длина для подключения без наращивания. Если второй этап выполняет другая компания, она осматривает заготовку до монтажа блока и письменно отмечает замечания.

Какие ошибки скрываются под отделкой

• закладывать универсальные трубы без модели
• оставлять незапаянные концы на время ремонта
• закрывать трассу до испытания и пролива
