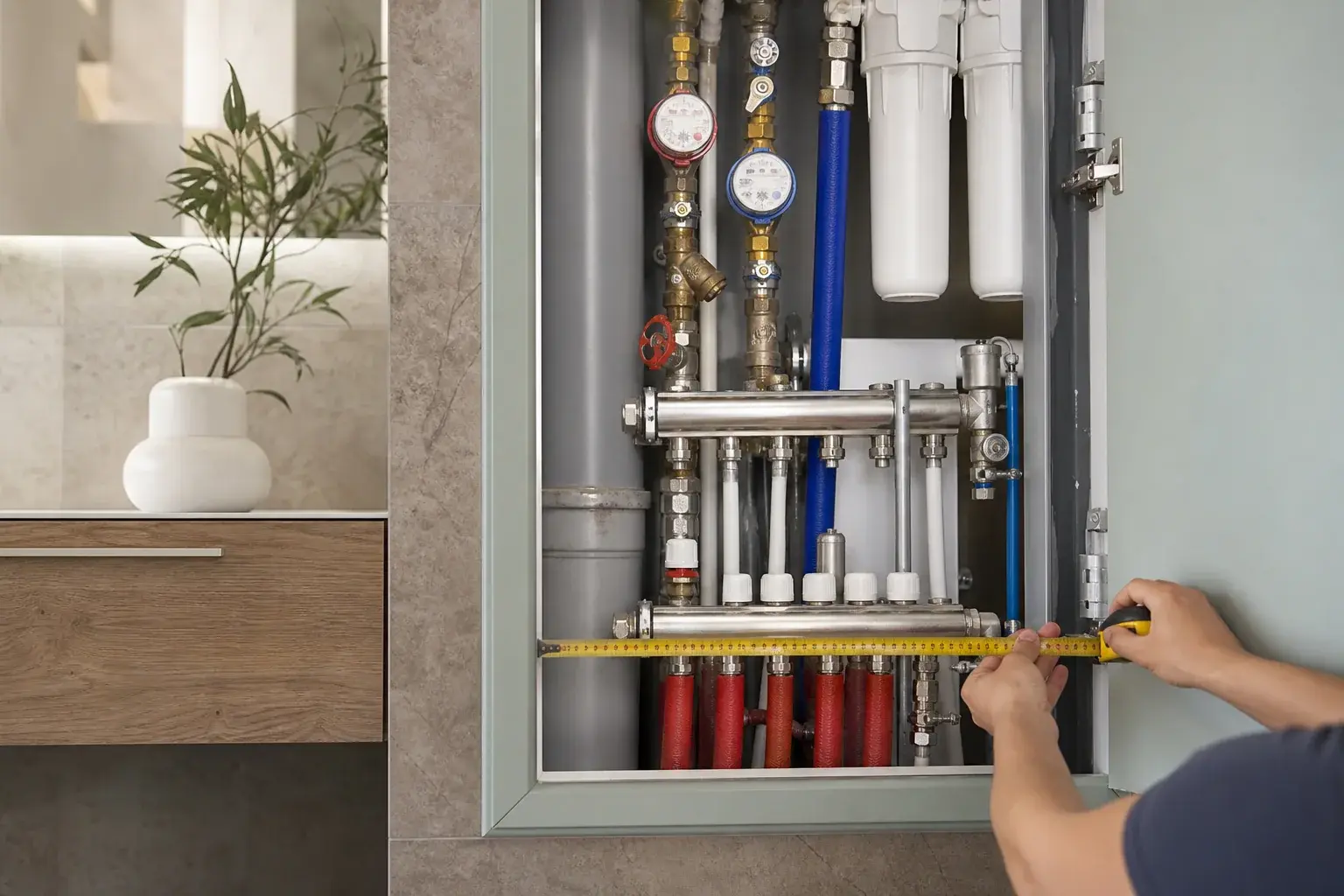

Как спланировать сантехнический шкаф

Сначала схема узла, потом размеры шкафа

Внутри размещают вводные краны, фильтры, счётчики, редукторы при необходимости, коллекторы и систему защиты от протечек. Состав зависит от качества воды, параметров ввода и схемы квартиры. Оборудование раскладывают на чертеже с реальными габаритами, направлениями потока и сервисными зонами. Если сначала построить красивую нишу, арматура часто помещается только вплотную, без возможности снять колбу, заменить счётчик или нормально затянуть соединение.

Состав оборудования и место обслуживания

• реальные габариты счётчиков, фильтров и коллекторов
• направления потока и сервисные зоны
• места датчиков и приводов защиты от протечек

Доступ должен быть рабочим, а не символическим

Люк проверяют не по тому, видно ли кран, а по операциям обслуживания. Рукой должно быть возможно перекрыть ввод, снять показания, заменить фильтрующий элемент, демонтировать привод и осмотреть соединения. Дверца не должна конфликтовать с унитазом, мебелью или полотенцесушителем. Съёмная панель большого формата иногда практичнее маленького лючка. Все часто используемые краны маркируют, чтобы в аварийной ситуации не искать нужную линию.

Как разместить узлы внутри шкафа

1. собрать схему узла со спецификацией
2. определить размер полноценного доступа
3. испытать и промаркировать линии

Дренаж, протечки и электропитание

Ниша должна позволять заметить воду, а не направлять её скрыто в перекрытие или соседнее помещение. Датчики размещают в вероятных точках скопления, приводы кранов оставляют доступными. Электропитание контроллера выполняют с учётом влажной зоны и возможности безопасного отключения. Если предусмотрен аварийный дренаж, его решение согласуют с конструкциями и правилами эксплуатации дома. Самодельный слив в канализацию без защиты от запаха и обратного потока создаёт новые проблемы.

Проверка доступа к кранам и фильтрам

• фильтры и счётчики снимаются через люк
• краны легко перекрываются рукой
• защита от протечек закрывает все вводы

Приёмка сантехнического шкафа

До закрытия проверяют направление установки приборов, опоры труб, отсутствие механического напряжения и доступ ко всем обслуживаемым узлам. Систему испытывают, соединения осматривают в сухом состоянии, затем тестируют перекрытие воды по сигналу датчиков. Заказчику передают схему, маркировку линий и перечень расходников с периодичностью обслуживания. Фотография шкафа полезна, но не заменяет понятной схемы и инструкции, что делать при аварии.

Что делает сантехнический шкаф неудобным

• строить нишу до раскладки оборудования
• оставлять символический маленький люк
• направлять возможную воду в скрытую полость
